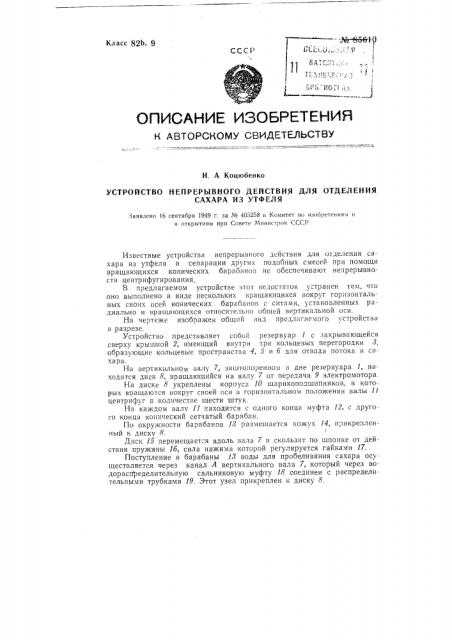

ОПИСАНИЕ ИЗОВРКтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. А Коцюбенко

УСТРОЙСТВО НЕПРЕРЫВНОГО ДЕЙСТВИЯ ДЛЯ ОТДЕЛЕНИЯ

САХАРА ИЗ УТФЕЛЯ

Заявлено 16 сентября 1949 г. за ¹ 405258 в Комитет по изобретениям и и открытиям при Совете Министров СССP

Известные устройства непрерывного действия для отделения сахара из утфеля и сепарации других подобных смесей при помощи вращающихся конических барабанов не обеспечивают непрерывности центрифугирования.

В предлагаемом устройстве этот недостаток у. транен тем, что оно выполнено в виде нескольких вращающихся вокруг горизонтальcBoHY осей KQHH IecKHx 6Bp2 63 HQH c cHTH AH, установленных диально и вращающихся относительно обшей вертикальной оси.

На чертеже изооражен общий вид предлагаемого устройства в разрезе.

Устройство представляет собой резервуар 1 с закрывающейся сверху крышкой 2, имеющий внутри три кольцевых перегородки 8, образующие кольцевые пространства 4, 5 и б для отвода потока и сахара.

На вертикальном валу 7, заштопоренном в дне резервуара 1, находится диск 8, вращающийся на валу 7 от передачи 9 электромотора

На диске 8 укреплены корпуса 10 шарикоподшипников, в которых вращаются вокруг своей оси в горизонтальном положении валы 11 центрифуг в количестве:шести штук.

На каждом валу 11 находится с одного конца муфта 12, с другого конца конический сетчатый барабан.

По окружности барабанов 18 размещается кожух 14, прикрепленный к диску 8.

Диск 15 перегеещае st вдоль вала 7 и скользит по шпонке от действия пружины 1б, сила нажима которой регулируется гайками 17.

Поступление в барабаны 13 воды для пробеливания сахара осуществляется через канал А вертикального вала 7, который через водораспределительную сальниковую муфту 18 соединен с распределительными трубками 19. Этот узел прикреплен к диску 8, Редактор В. А. Иванов Техред А. А. Кудрявицкая Корректор Б. А. Шнейдерман
