Реферат



!

1а 85635

Класс 24е, 5

СССР

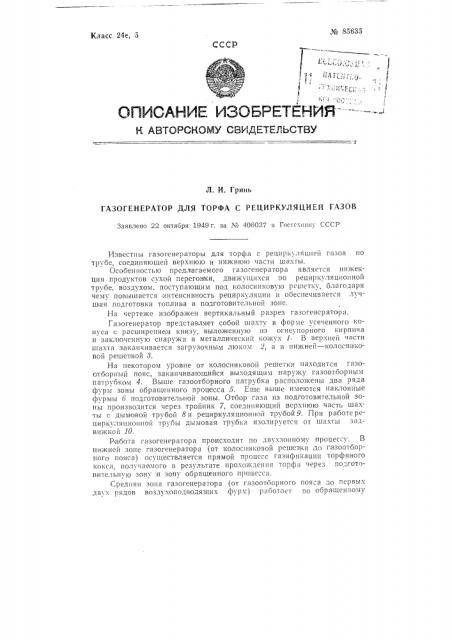

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ вЂ”--Л, И. Гринь

ГАЗОГЕНЕРАТОР ДЛЯ ТОРФА С РЕЦИРКУЛЯЦИЕИ ГАЗОВ

Заявлено 22 октября 1949г, за М 406037 в Гостсх!!Пку СССР

Известны газогенераторы для торфа с рециркуляцией газов по трубе, соединяющей верхнюю H нижнюю части ша.,ты, Особенностью предлагаемого газогенератора является инжекция продуктов сухой перегон!ки, движущихся по рециркуляционной тр1|oе, воздухом, пост! пающим под колосн!!ковш 10 pcц1еткс, 013годаря чему повь!шается,интенсивность рециркуляции и обеспечивается лучш ая подготовка топлива в подготовительной зоне.

На чертеже изображен вертикальный разрез газогенератора.

Газогенератор представляет собой шахту в форме усеченного конуса с расширением книзу, выложенную из о гнеупорного кирпича

H зак;1ючснную ct13p! )KH B металлический IiOJID x 1. В верхней 13cTH шахта заканчивается загрузочным люком 2, а в нижней — колосниковой решеткой 8.

На некотором уровне от колосниковой решетки находится газоотборный пояс, заканчивающийся выходящим наружу газоотборным патрубком 4. Выше газоотборного патрубка расположены два ряда фурм зоны обращенного проц есса 5. Еще выше имеются наклон «I,te фурмы 6 подготовительной зоны, Отбор газа из подготовительной зоны производится через тройник 7, соединяющий верхнюю часть шах— ты с дымовой трубоп 8 и рециркуляцион!юй трубой 9. При работе рециркулянио!шой трубы дымовая трубка изолируется от шахты задв!!жко! 10.

Р абота газогенератора происходит по двухзонному процессу. В ни кно!! зоне газогенератора (от колоспиковой решетки до газоотборного пояса) осуществляется прямой процесс газификации торфяного

К01<Сс1, ПОЛУЧЗЕ!Ъ!ОГО В РЕЗ3 ЛHTÇTe ПРОХО>1 ДЕ!1 НЯ ТОРФ 3 ЧЕРЕЗ ПОДГОТОвительпую зону и зону обращенного процеcc3.

Средняя зона газогенератора (от газоотборного пояса до первых двух рядов воздухоподводящих фур .) работает по обращенпос!у

¹ 85635

О 0 О

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. М. Жнженков

Гор. Алатырь, типография ¹ 2. Министерства культуры Чувашской АССР, Информационно-издательский отдел.

Объем 0,34 п. л. Заказ 4222. : 11 (.

Подп, к печ. 16/VII-1959 г.

Тираж 360. Цена 50 коп.
