Форсунка
Иллюстрации
Показать всеРеферат
В.А.Иванов и В.Г.Говоров
1:„- : "-:-

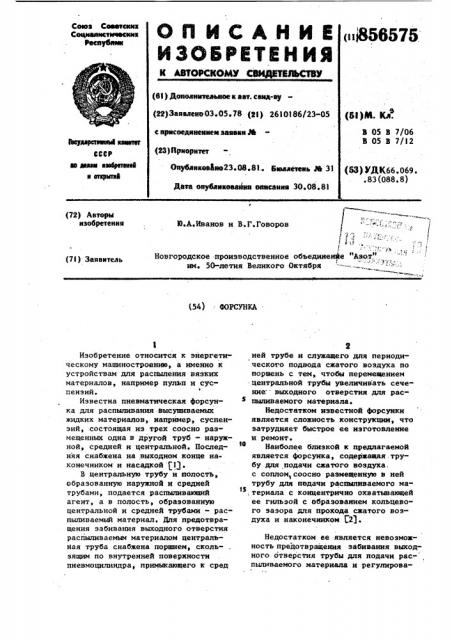

Новгородское производственное объединение "Азот." им. 50-.летии Великого Октября (72) Авторы изобретения (7I ) Заявитель (54) ФОРСУНКА
Изобретение относится к энергетическому машиностроанию, а именно к устройствам для распыления вязких материалов, например пульп к суспензий.
Известна пневматическая Форсунка для распыливания высушиваемых жидких материалов, например, суспензий, состоящая из трех соосно размещенных одна в другой труб — наружной, средней и центральной. Последняя снабжена на выходном конце наконечником и насадкой fQ .
В центральную трубу и полость, образованную наружной и средней трубами, подается распыпивающнй агент, а в полость, образованную центральной и средней трубами — распыливаемый материал. Для предотвращения забивания выходного отверстия распыливаемым материалом центральная труба снабжена поршнем, скользящим по внутренней поверхности пневмоцилиндра, примыкающего к сред
2 ией трубе и служащего для периодического подвода сжатого воздуха по поршень с тем, чтобы перемещением центральной трубы увеличивать сечение, выходного отверстия для распыливаемого материала.
Недостатком известкой 4орсунки является сложность конструктпан, что затрудняет быстрое ее изготовление и ремонт.
Наиболее близкой к предлагаемой является Форсунка, содержащая .трубу для подачи сжатого воздуха. с соплом, соосно размещенную в ней трубу для подачи распыливаемого ма; териала с коицентрично охватывающей ее гильзой с образованием кольцевого зазора для прохода сжатого воздуха и наконечником 2 .
Недостатком ее является невозможность предотвращения забивания выходного отверстия трубы для подачи распыливаемого материала и регулирова,3 85 ния потокон сжатого воздуха при изменяющейся нагрузке.
Цель изобретения — повьшгение надежности работы форсунки.
Укаэанная цель достигается тем, что н форсунке, содержащей трубу для подачи сжатого воздуха с соплом, соосно размещенную в ней трубу для подачи распыливаемого материала с концентрично охватывающей ее гильзой с образованием кольцевого зазора для прохода сжатого воздуха и наконечником, последний выполнен съемным и расширяющимся в направлении движения потока, а гильза выполнена с коническим кольцевым утолщением и жестко соединена с трубой для подачи распыливаемого материала, установленной в трубе для подачи сжатоro воздуха с возможностью продольного перемещения.
На чертеже изображена форсунка, общий нид.
Форсунка содержит трубу 1 -для подачи сжатого воздуха с соплом 2, соосно размещенную н ней трубу 3 для подачи распыливаемого материала с концентрично охватывающей ее гильзой 4 с образованием кольцевого зазора для прохода сжатого воздуха и наконечником 5.
Для подвода сжатого воздуха к трубе 1 служат штуцеры 6.
Наконечник 5 выполнен съемным и расширяющимся и направлении движения потока, а гильза выполнена с коническим кольцевым утолщением и жестко соединена с трубой 3 для подачи распылинаемого материала, установленной н трубе 1 для подачи сжатого ноздуха с нозможностью продольного перемещения и пропущенной и полость трубы 1 через сальниконое устройство 7.
Форсунка работает следующим образом.
В трубу 3 насосом подается подлежащий разбрызгиванию вязкий материал, например суспензия, н трубу
6575 4
1 через штуцеры 6 — сжатый воздух.
На выходе из трубы 3, снабженной для предотвращения забивания выходного конца съемным расширяющимся наконеч5 ником 5, суспензия разбивается на капли первой кольцевой струей воздуха, проходящей между трубой 3 и гильзой 4, затем второй кольцевой струей воздуха, проходящей между гильзой 4 и трубой 1. Так как объем второй кольцевой струи воздуха может меняться, то меняется и сила струи воздуха, что позволяет обес.печить надежное разбрызгивание суспензии при изменяющейся нагрузке.
Использование данной форсунки обеспечивает надежное разбрызгивание вязких материалов при изменяющейся нагрузке, а также увеличивает ее ремонтопригодность.
Формула изобретения
Форсунка, содержащая трубу для подачи сжатого воздуха с соплом, соосно размещенную в ней трубу для подачи распыливаемого материала с концентрично охватывающей ее гиль р зой с образованием кольцевого зазора для прохода сжатого воздуха и наконечником, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности работы форсунки, наконечник выполнен съемным и расширяющимся в направлении движения потока, а гильза выполнена с коническим кольцевым утолщением и жестко соединена с трубой для подачи распылинаемо4в го материала, установленной н трубе для подачи сжатого воздуха с возможностью продольного перемещения.
Источники информации, принятые во внимание при экспертизе
45 1. Авторское свидетельство СССР
269006, кл. В Î5 8 7/12, )968.
2. Авторское свидетельство СССР
Р 235951, кл. В 05 В 17/06, 1967 (прототип, 856575
