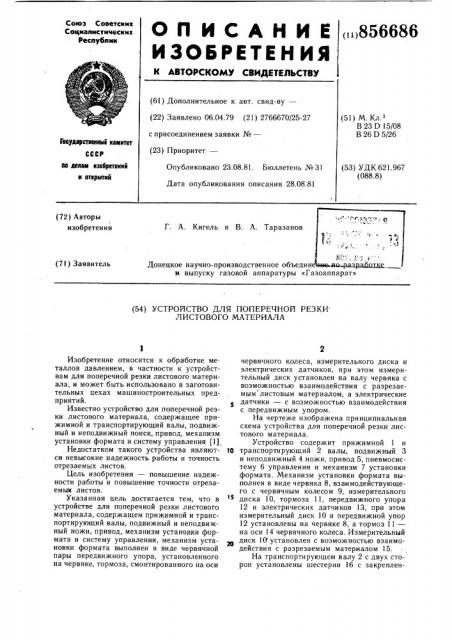

Союз Советскик

Социвлистическин

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()856686 (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.04.79 (21) 2766670/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл з

В 23 D 15/08

В 26 D 5/26

Гасударственный кемнтет по делам нзебретеннй н нтнрмтнй (53) УДК 621.967 (088.8) Опубликовано 23.08.81. Бюллетень № 31

Дата опубликования описания 28.08.81 (72) Авторы изобретения

Г. А. Кигель и В. А. Тараза нов (71) Заявитель

Д и выпуску газовой аппаратуры «Газоаппарат» (54) УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНОЙ РЕЗКИ

ЛИСТОВОГО МАТЕРИАЛА

Изобретение относится к обработке металлов давлением, в частности к устройствам для поперечной резки листового материала, и может быть использовано в заготовительных цехах машиностроительных предприятий.

Известно устройство для поперечной резки листового материала, содержащее прижимной и транспортирующий валы, подвижный и неподвижный поиск, привод, механизм установки формата и систему управления (1)

Недостатком такого устройства являют- 10 ся невысокие надежность работы и точность отрезаемых листов.

Цель изобретения — повышение надежности работы и повышение точности отрезаемых листов.

Указанная цель достигается тем, что в устройстве для поперечной резки листового материала, содержащем прижимной и транспортирующий валы, подвижный и неподвижный ножи, привод, механизм установки формата и систему управления, механизм установки формата выполнен в виде червячной пары передвижного упора, установленного на червяке, тормоза, смонтированного на оси червячного колеса, измерительного диска и электрических датчиков, при этом измерительный диск установлен на валу червяка с возможностью взаимодействия с разрезаемым листовым материалом, а электрические датчики — с возможностью взаимодействия с передвижным упором.

На чертеже изображена принципиальная схема устройства для поперечной резки листового материала.

Устройство содержит прижимной 1 и транспортирующий 2 валы, подвижный 3 и неподвижный 4. ножи, привод 5, пневмосистему 6 управления и механизм 7 установки формата. Механизм установки формата выполнен в виде червяка 8, взаимодействующего с червячным колесом 9, измерительного диска 10, тормоза 11, передвижного упора

12 и электрических датчиков 13, при этом измерительный диск 10 и передвижной упор

12 установлены на червяке 8, а тормоз 11— на оси 14 червячного колеса. Измерительный диск 10 установлен с возможностью взаимодействия с разрезаемым материалом 15.

На транспортирующем валу 2 с двух сторон установлены шестерни 16 с закреплен856686

Формула изобретения

Составитель В. Свириденко

Редактор С. Родикова Техред А. Бойкас Корректор М. Шароши

Заказ 7077/15 Тираж 1148 Подписное

ВНИИПИ Государственного комитета СССР по дела м изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 ными на них кулачками 17, связанные с зубчатыми секторами 13. 1.„с-ледние посредством ползунов 19 и рычага 0 "вязаны с пневмосистемой 6. Прижимной вал 3 связан с упорами 21 и при помощи пружины 22 прижимается к транспортирующему валу 2.

Предлагаемое устройство работает следующим образом.

При вращении транспортирующего вала

2 материал 15 с рулона 23 протягивается между ножами 3 и 4. В результате взаимодействия материала 15 и измерительного диска 10 червяк 8, вращаясь, движется поступательно вместе с подвижным упором 12, так как червячное колесо 9 зажато тормозом 11. Подвижный упор 12, перемещаясь, замыкает электрический датчик 13.

Под действием импульса электрического тока срабатывает пневмосистема 6, которая приводит в движение подвижный нож 3, отрезающий заданный размер формата. Во время отрезки формата продвижение мате- 20 риала прекращается, так как одновременно с движением подвижного ножа 3 вверх. поворачивается зубчатый сектор 18, который вращает шестерню 16 с кулачком 17. По- следний, поворачиваясь, разъединяет прижимной вал 1 и транспортирующий вал 2. 5

Одновременно с движением подвижного ножа 3 под воздействием пневмосистемы 6 тормоз 11 освобождает червячное колесо 9, и червяк 8 с подвижным упором 12 возвращается в исходное положение, замыкая электрический датчик 13. Под действием импульса электрического тока срабатывает пневмосистема 6, тормоз 11 зажимает червячное колесо 9, и механизм 7 установки формата

"отов к новому отсчету.

При движении ножа 3 вверх после об- 35 рсзки формата замыкается электрический датчик 13, от которого срабатывает пневмосистема 6, и нож 3 движется вниз. При этом поворачиваются зубчатый сектор 18, шестерня 16 с кулачком 17, и прижимной вал 1 под действием пружин 22 прижимает материал 15 к транспортирующему валу 2, который перемещает материал на заданный размер.

С целью изменения размера отрезаемого формата, электрический датчик 13 выполнен подвижным.

Таким образом, использование изобретения позволяет повысить надежность работы, точность отрезаемых листов.

Устройство для поперечной резки листового материала, содержащее прижимной и транспортирующий валы, подвижный и неподвижный ножи, привод, механизм установки формата и систему управления, отличающееся тем, что, с целью повышения надежности работы и повышения точности отрезаемых листов, механизм установки формата выполнен в виде червячной пары, передвижного упора, установленного на червяке, тормоза, смонтированного на оси червячного колеса, измерительного диска и электрических датчиков, при этом измерительный диск установлен на валу червяка с возможностью взаимодействия с разрезаемым листовым материалом, а электрические датчики— с возможностью взаимодействия с передвижным упором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 456724, кл. В 26 D 5/26, 1972.
