Устройство для обрезки полки витражного профиля

Устройство для обрезки полки витражного профиля

Иллюстрации

Показать все

Реферат

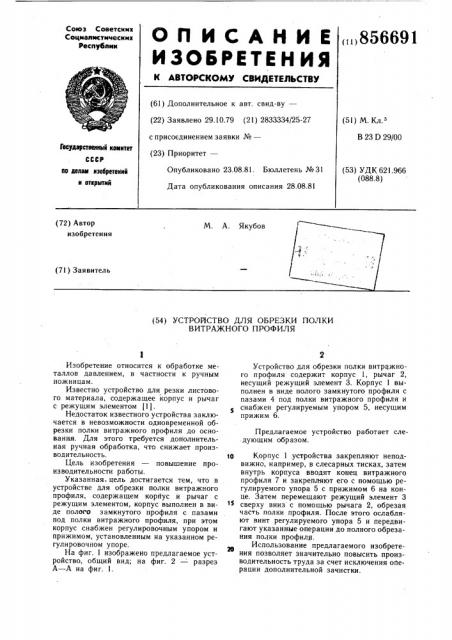

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцкалвктмческнх

Респубпмк

„,)856691 (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.10.79 (21) 2833334/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 23 D 29/00

Гее деретееииый иемитет

Опубликовано 23.08.81. Бюллетень №31

Дата опубликования описания 28.08.81 (53) УДК 621.966 (088.8) по деизм изобретеиий и юткрнтий (72) Автор

М. А. Якубов (54) УСТРОЛСТВО ДЛЯ ОБРЕЗКИ ПОЛКИ

ВИТРАЖНОГО ПРОФИЛЯ

Изобретение относится к обработке металлов давлением, в частности к ручным нож ни ца м.

Известно устройство для резки листового материала, содержащее корпус и рычаг с режущим элементом (1).

Недостаток известного устройства заключается в невозможности одновременной обрезки полки витражного профиля до основания. Для этого требуется дополнительная ручная обработка, что снижает производительность.

Цель изобретения — повышение производительности работы.

Указанная. цель достигается тем, что в устройстве для обрезки полки витражного профиля, содержащем корйус и рычаг с режущим элементом, корпус выполнен в виде полого замкнутого профиля с пазами под полки витражного профиля, при этом корпус снабжен регулировочным упором и прижимом, установленным на указанном регулировочном упоре.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез

А — А на фиг. 1.

Устройство для обрезки полки витражного профиля содержит корпус 1, рычаг 2, несущий режущий элемент 3. Корпус 1 выполнен в виде полого замкнутого профиля с пазами 4 под полки витражного профиля и снабжен регулируемым упором 5, несущим прижим 6.

Предлагаемое устройство работает следующим образом.

1о Корпус 1 .устройства закрепляют неподвижно, например, в слесарных тисках, затем внутрь корпуса вводят конец витражного профиля 7 и закрепляют его с помощью регулируемого упора 5 с прижимом 6 на конце. Затем перемещают режущий элемент 3 сверху вниз с помощью рычага 2, обрезая часть полки профиля. После этого ослабляют винт регулируемого упора 5 и передвигают указанные операции до полного обрезапо 1ки профиля.

Использование предлагаемого изобретения позволяет значительно повысить производительность труда за счет исключения операции дополнительной зачистки.

856691

Формула изобретения

Фиг.1

А-А

Составитель В. Свириденко

Техред А. Бойкас Корректор М. Шарошн

Тираж 1148 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор С. Родикова

Заказ 7077/15

Устройство для обрезки полки витражного профиля, содержащее корпус и рычаг с режущим элементом, отличающееся тем; что, с целью повышения производительности работы, корпус выполнен в виде полого замкнутого профиля с пазами под полки витражного профиля, при этом корпус снабжен регулировочным упором и прижимом, установленным на указанном регулировочном упоре.

Источники информации, принятые во внимание при экспертизе

1. Энциклопедический справочник. М., «Машиностроение», 1948, т. 8, с. 735 (прототип) .
