Электрод-инструмент для электрохимического удаления заусенцев

Электрод-инструмент для электрохимического удаления заусенцев

Иллюстрации

Показать все

Реферат



Союз Советскнк

Соцнапнстнческнк

Республнк

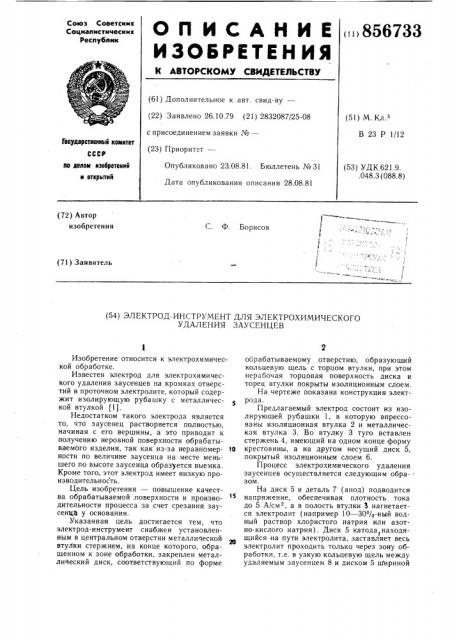

О П И С А H И Е (856733

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.! 0.79 (21) 2832087/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

Гооудврствеииый комитет

В 23 P 1/12 по делам изооретеиий и открытий

Опубликовано 23.08.8! . Бюллетень № 31

Дата опубликования описания 28.08.81 (53) УДК 621.9. .048.3 (088.8) (72) Автор изобретения

С. Ф. Борисов (71) Заявитель (54) ЭЛЕКТРОД-ИНСТРУМЕНТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО

УДАЛЕНИЯ ЗАУСЕНЦЕВ

Изобретение относится к электрохимической обработке.

Известен электрод для электрохимического удаления заусенцев на кромках отверстий в проточном электролите, который содержит изолирующую рубашку с металлической втулкой 11).

Недостатком такого электрода является то, что заусенец растворяется полностью, начиная с его вершины, а это приводит к получению неровной поверхности обрабатываемого изделия, так как из-за неравномер- 10 ности по величине заусенца на месте меньшего по высоте заусенца образуется выемка.

Кроме того, этот электрод имеет низкую производительность.

Цель изобретения — повышение качества обрабатываемой, поверхности и производительности процесса за счет срезания заусенц у основания.

Указанная цель достигается тем, что электрод-инструмент снабжен установленным в центральном отверстии металлической втуЛки стержнем, на конце которого, обращенном к зоне обработки, закреплен металлический диск, соответствующий по форме обрабатываемому отверстию, образующий кольцевую щель с торцом втулки, при этом нерабочая торцовая поверхность диска и торец втулки покрыты изоляционным слоем.

На чертеже показана конструкция электрода.

Предлагаемый электрод состоит из изолирующей рубашки 1, в которую впрессованы изоляционная втулка 2 и металлическая втулка 3. Во втулку 3 туго вставлен стержень 4, имеющий на одном конце форму крестовины, а на другом несущий диск 5, покрытый изоляционным слоем 6.

Процесс электрохимического удаления заусенцев осуществляется следующим обра- . зом.

На диск 5 и деталь 7 (анод) подводится напряжение, обеспечивая плотность тока до 5.А/см, а в полость втулки 3 нагнетается электролит (например 10 — 30%-ный водный раствор хлористого натрия или азотно-кислого натрия). Диск 5 катода находяt щийся на пути электролита, заставляет весь электролит проходить только через зону обработки, т.е. в узкую кольцевую щель между удаляемым заусенцем 8 и диском 5 Шириной

856733

Формула изобретения

Редактор С. Родикова

Заказ 7083/17

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

0,2 — 1 мм (в зависимости от диаметра отверстия), Периферия диска 5 представляет из себя узкую неизолированную полоску высотой

0,1 — 1 мм, соответствующую контуру обрабатываемой кромки и расположенную на уровне основания заусенца 8. Отверстие от растравливания закрыто изоляционной втулкой 2.

Электрод-инструмент работает до полного удаления заусенца, затем напряжение снимается.

Электрод-инструмент для электрохимического удаления заусенцев на кромках отверстий в виде металлической втулки, заключенной в изолирующую рубашку, отличающийся тем, что, с целью повышения производительности и качества обработки за счет срезания заусенца у основания, элект5 род-инструмент снабжен установленным в центральном отверстии металлической втулки стержнем, на конце которого, обращенном к зоне обработки, закреплен металлический диск, соответствующий по форме обрабатыва10 емому отверстию, образующий кольцевую щель с торцом металлической втулки, при этом нерабочая торцовая поверхность диска и торец втулки покрыты слоем изоляции.

Источники информации, принятые во внимание при экспертизе

l. Вишницкий А. Л. Электрохимическая и электромеханическая обработка металлов.

Л., «Ма ш и ностроение», 1971, с. 61.

Составитель Н. Падогина

Техред A. Бойкас Корректор М. Демчнк

Тираж 1148 Подписное
