Устройство для обработки асбеста

Устройство для обработки асбеста

Иллюстрации

Показать все

Реферат

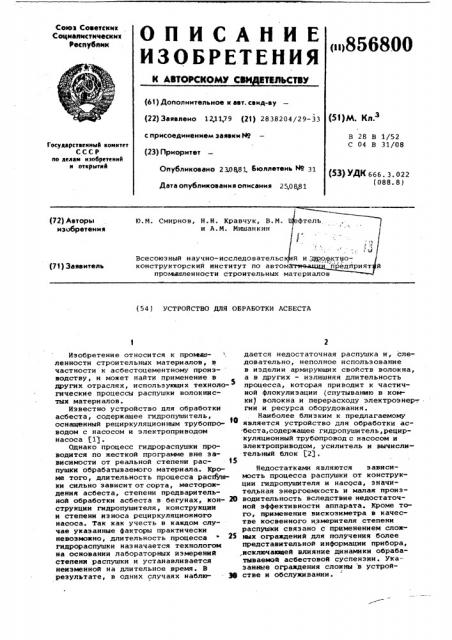

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ С ЕТИЛЬСТВУ

Союз Советскнк

Социалистических

Республик

<11856800 (61) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 1211,79 (2t) 2838204>

Опубликовано 23,08,81, бюллетень 31

Дата опубликования описания 25,0881 (5!)М. Кл

В 28 В 1/52

С 04 В 31/08

ГосуаарствснныЯ комнтет

СССР

tlo dcJI3N нэобретсннЯ н отнрытнЯ (5З) 4Ê 666. 3. 022 (088. 8) t0. М. Смирнов, Н. Н. Кравчук, В. М. фтепь и А.М. Мншанкин (72) Авторы изобретения б я

<ъ

:,Х

Ф,/ и и, Щ>Офкт3 Ойредприят

Всесоюзный научно-исследовательс конст кто кий ин тит т по авто (7!) Заявитель ру рс с у М и прогаааленности строительных материалов (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ АСБЕСТА

Недостатками являются зависимость процесса распушки от конструкции гидропушителя и насоса, значительная энергоемкость и малая производительность вследствие недостаточной эффективности аппарата. Кроме того, применение вискозиметра в качестве косвенного измерителя степени распушки связано с применением сложных ограждений для получения более представительной информации прибора, .исключающей влияние динамики обрабатываемой асбестовой суспензии. Указанные ограждения сложны в устройстве и обслуживании.

Изобретение относится к проьмшленности строительных материалов, в частности к асбестоцементному произ- водству, и может найти применение в других отраслях, использующих технологические процессы распушки волокнистых материалов.

Известно устройство для обработки асбеста, содержащее гндропушитель, оснащенный рециркуляционным трубопроводом с насосом и электроприводом насоса (11.

Однако процесс гидрораспушки проводится по жесткой программе вне зависимости от реальной степени рас- т5 пушхи обрабатываемого материала. Кроме того, длительность процесса расгфшки сильно зависит от сорта, месторождения асбеста, степени предварительной обработки асбеста в бегунах, кон- 20 струкции гидропушителя, конструкции и степени износа рециркуляционного насоса. Так как учесть в каждом случае укаэанные факторы практически невозможно, длительность процесса гидрораспушки назначается технологом на основании лабораторных измерений степени распушки и устанавливается неизменной на длительное время. В результате, в одних случаях наблю- . 39 дается недостаточная распушка и, следовательно, неполное использование в изделии армирующих свойств волокна, а в других — излишняя длительность процесса, которая приводит к частичной флокулизации (спутыванию в комки) волокна и перерасходу электроэнер-. гии и ресурса оборудования.

Наиболее близким к предлагаемому является устройство для обработки асбеста,содержащее гидропушитель,рециркуляционный трубопровод с насосом и электроприводом, усилитель и вычислительный блок 23, 856800

Формула изобретения

ВНИИПИ Заказ 7086/20

Тираж 629 Подписное

Цель изобретения - повышение производительности.

Эта цель достигается тем,что устройство для обработки асбеста, содержащее гидропушитель, рециркуляционный трубопровод с насосом и электроприводом, усилитель и вычислительный блок, снабжено расходомером и магнитострик4ионным излучателем с источником питания, причем расходомер и магнитострикционный излучатель установлены последовательно в рециркуляциоином !О трубопроводе, выход расходомера че-. рез усилитель подключен ко входу вычислительного блока, выход которого подключен к. источнику питания и к электроприводу насоса.

На чертеже представлено устройство для обработки асбеста.

Устройство содержит гидропушитель

1, оборудованный рециркуляционным трубопроводом 2, содержащим насос 3 -О с электроприводом 4. В трубопровод 2 вмонтированы последовательно магнито стрикционный излучатель 5 и индукционный расходомер 6. для .анализа кинетики процесса распушки служит вычислительный блок 7. Питание магнитострикциоиного излучателя осуществляется от источника 8 питания. Для согласования выходного напряжения расходо-. мера 6 и вычислительного блока 7 служит усилитель 9. 30

Принцип действия устройства заключается в следующем.

В процессе циркуляции асбестовой суспензии, осуществляемой не только

3а счет дезинтегрирующего действия 35 насоса 3, но и за счет воздействия ультразвукового поля магнитострикционного излучателя 5, показания индукционного .расходомера 6,, контролиру ющего расход асбестовой суспензин в

Рециркуляционном трубопроводе 2, возрастают пропорционально степени распушки асбеста, пока не стабилиэируотся на определенном уровне. Иоментперехода процесса в режим насыщения" фиксируется вычислительным блоком 7, анализирующим кривую кинеТики процесса распушки путем индикации ее первой производной. При приближении кинетической кривой к ее асимптотическому значению на выходе вычислительного блока 7 появляется единичный сигнал, служащий командой остановки насоса 3 и выключения магннтострикционного излучателя 5.

Устройство для обработки асбеста, содержащее гидропушитель, рециркуляционный трубопровод с насосом и электроприводом, усилитель и вычислительный блок, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, оно снабжено расходомером и магнитострикционным излучателем с источником питания, причем расходомер и магнитострикционный излучатель установлены последовательно в рециркуляционном трубопроводе, выход расходомера: через усилитель подключен ко входу вычислительного блока, выход которого подключен к источнику питания и к электроприводу насоса.

Источники информации, принятые во внимание при . лспертизе

1. Бернея И.И. Основы теории формования асбестоцементных изделий. М., Госстройиздат, 1969, с. 11 — 28.

2. Авторское свидетельство СССР

9 457602, кл. В 28 8 1/52, 1973.

Филиал ППП "Патент", г. Ужгород, ул. Пр< и. нтп i я, 3
