Устройство для пакетирования металлолома

Устройство для пакетирования металлолома

Иллюстрации

Показать все

Реферат

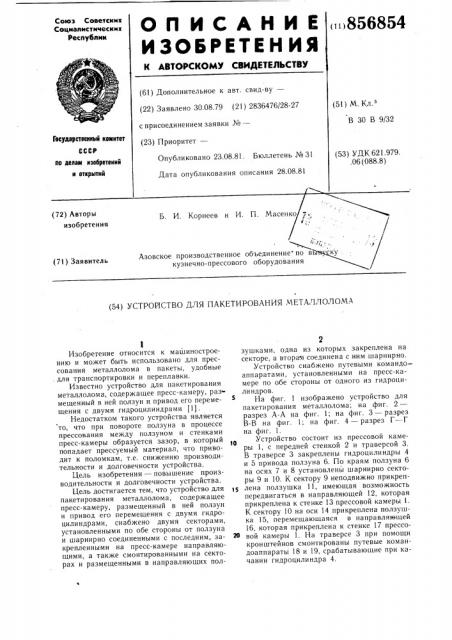

Союз Советскнк

Соцналнстнческнк

Республик

ОПИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«ii856854 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.08.79 (21) 2836476128-27 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

В 30 В 9132

Гасударственный кюмитет (53) УДК 621 979.06 (088.8) Опубликовано 23.08.81. Бюллетень №31

Дата опубликования описания 28.08.81

Il0 делам кзобретений и открмтий (72) Авторы изобретения

Б. И. Корнеев и И. П. Масенко т.

Азовское производственное объединение по в кузнечно-прессового оборудования (7! ) Заявитель (54) УСТРОИСТВО ДЛЯ ПАКЕТИРОВАНИЯ МЕТАЛЛОЛОМА

Изобретение относится к машиностроению и может быть использовано для прессования металлолома в пакеты, удобные . для транспортировки и переплавки.

Известно устройство для пакетирования металлолома, содержащее пресс-камеру, раз» мещенный в ней ползун и привод его перемещения с двумя гидроцилиндрами (1 j.

Недостатком такого устройства является то, что при повороте ползуна в процессе прессования между ползуном и стенками пресс-камеры образуется зазор, в который попадает прессуемый материал, что приводит к поломкам, т.е. снижению производительности и долговечности устройства.

Цель изобретения — повышение производительности и долговечности устройства.

Цель достигается тем, что устройство для пакетирования металлолома, содержащее пресс-камеру, размещенный в ней ползун и привод его перемещения с двумя гидроцилиндрами, снабжено двумя секторами, установленными по обе стороны от ползуна и шарнирно соединенными с последним, закрепленными на пресс-камере направляющими, а также смонтированными на секторах и размещенными в направляющих ползушками, одна из которых закреплена на секторе, а вторая соединена с ним шарнирно.

Устройство снабжено путевыми командоаппаратами, установленными на пресс-камере по обе стороны от одного из гидроцилиндров.

На фиг. 1 изображено устройство для пакетирования металлолома; на фиг. 2— разрез А-А на фиг. 1; на фиг. 3 — разрез

В В на фиг. 1; на фиг. 4 — разрез à — Г на фиг. 1.

Устройство состоит из прессовой камеры 1, с передней стенкой 2 и траверсой 3.

В траверсе 3 закреплены гидроцилиндры 4 и 5 привода ползуна 6. По краям ползуна 6 на осях 7 и 8 установлены шарнирно секторы 9 и 10. К сектору 9 неподвижно прикреплена ползушка 11, имеющая возможность передвигаться в направляющей 12, которая прикреплена к стенке 13 прессовой камеры l.

К сектору 10 на оси 14 прикреплена ползушка 15, перемещающаяся в направляющей

16, которая прикреплена к стенке 17 прессовой камеры 1. На траверсе 3 при помощи кронштейнов смонтированы путевые командоаппараты 18 и 19, срабатывающие при качании гидроцилиндра 4.

856854

Формула изобретения

9

Фиг. 1

Устройство работает следующим образом.

В прессовую камеру l загружается металлолом. Затеи ползун под действием гидроцилиндров 4 и 5 начинает двигаться вперед по направлению к передней стенке 2, уплотняя металлический лом. Для эффективного прессования металлолома необходимо попеременно поджимать металло.чом краями ползуна 6. При движении ползуна 6 ползушка Il перемещается в направляющей

12 и сектор 9 может перемещаться только возвратно-поступательно. Другой край ползуна 6 во время движения с наклоном отхо-, дит от стенки 17 пресс-камеры I, но, так как сектор 10 при помощи ползушки 15 связан с направляющей 16, то он поворачивается вокруг оси 8. Попеременное поджатие лома 15 краями ползуна 6 может осуществляться в автоматическом режиме. При этом во время рабочего хода поочередно включаются гидроцилиндры 4 и 5 с помощью путевых командоаппаратов 18 и 19. Включение командоапнаратов производится гидроцилиндром, который при наклонах ползуна 6 совершает качательное движение. При нажатии на командоаппарат 19 включаешься ход гидроцилиндра 4, а при нажатии на командоаппарат !8 включается ход гидроцилиндра 5. г

Автоматические переключения повторяются до прихода ползуна в крайнее переднее положение.

Исключение зазора между краем ползуна и стенкой пресс-камеры при помощи секзо

1 торов и специально расположенных ползушек предотвра щ а ет за кл и н и ванне, увеличивает долговечность и производительность устройства. Автоматическое передвижение ползу на также повышает производительность и облегчает труд оператора.

l, Устройство для пакетирования металлома, содержащее пресс-камеру, размещенный в ней ползун и привод его перемещения с двумя гидроцилиндрами, отличающееся тем, что, с целью повышения производительности и увеличения долговечности, оно снабжено двумя секторами, установленными по обе стороны от ползуна и шарнирно соединенными с последним, закрепленными на пресс-камере направляющими, а также смон тированными на секторах и размещенными в направляющих ползушками, одна из которых закреплена на секторе, а вторая соединена с ним шарнирно.

2, Устройство по п. 1, отличаюи ееся, тем, что оно снабжено путевыми командоаппаратами, установленными на пресс-камере по обе стороны от одного из гидроцилиндров

Источники информации, принятые во внимание при экспертизе

1. Каталог фирмы «Hertshel» № ПП вЂ” 010, 1976.

856854

А — A

Г-Г фиг. 4 фиг. 3
