Класс С ОЗЬ; 32а, 5аа № 85692
СССР

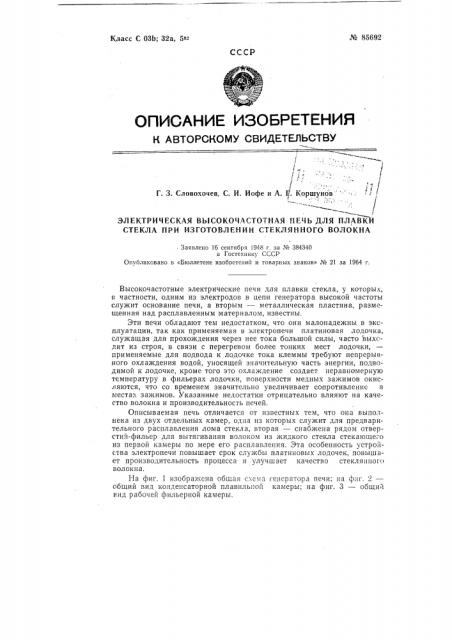

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
) l, -,.„„j
Г. 3. Словохочев, С. И. Иофе и A. Р. Коршунов . 1 .
ЭЛЕКТРИЧЕСКАЯ ВЫСОКОЧАСТОТНАЯ ПЕЧЬ ДЛЯ ПЛАВКИ
СТЕКЛА ПРИ ИЗГОТОВЛЕНИИ СТЕКЛЯННОГО ВОЛОКНА
Заявлено 16 сентября 1948 г. за Мз 384340 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» М 21 за 1964 г.
Высокочастотные электрические печи для плавки стекла, у которых, в частности, одним из электродов в цепи генератора высокой частоты служит основание печи, а вторым — металлическая пластина, размещенная над расплавленным материалом, известны.
Эти печи обладают тем недостатком, что они малонадежны в эксплуатации, так как применяемая в электропечи платиновая лодочка, служащая для прохождения через нее тока большой силы, часто выходит из строя, в связи с перегревом более тонких мест лодочки, применяемые для подвода к лодочке тока клеммы требуют непрерывного охлаждения водой, уносящей значительную часть энергии, подводимой к лодочке, кроме того это охлаждение создает неравномерную температуру в фильерах лодочки, поверхности медных зажимов окисляются, что со временем значительно увеличивает сопротивление в местах зажимов. Указанные недостатки отрицательно влияют на качество волокна и производительность печей, Описываемая печь отличается от известных тем, что она выполнена из двух отдельных камер, одна из которых служит для предварительного расплавления лома стекла, вторая — снабжена рядом отверстий-фильер для вытягивания волоком из жидкого стекла стекающего из первой камеры по мере его расплавления. Эта особенность устройства электропечи повышает срок службы платиновых лодочек, повышает производительность процесса и улучшает качество стеклянного волокна.
На фиг. изображена общая с .е ..а генератора печи; на фиг. 2— общий вид конденсаторной плавильной камеры; на фиг. 3 — общий вид раоочей фильерной камеры. № 85692
220/
Фиг /
Фог 3 юг. 2
