Класс Я а, 93„, 85695 +

I!!

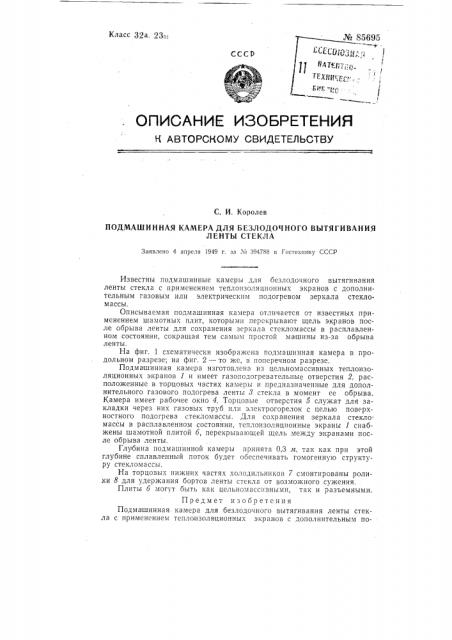

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. И. Королев

ПОДМАШИННАЯ КАМЕРА ДЛЯ БЕЗЛОДОЧНОГО ВЫТЯГИВАНИЯ

ЛЕНТЫ СТЕКЛА

Заявлено 4 апреля 1949 г. за М 394788 в Гостехнпку СССР

Известны подмашинные камеры для безлодочного вытягивания ленты стекла с применением теплоизоляционных экранов с дополнительным газовым или электрическим подогревом зеркала стекломассы.

Описываемая подмашинная камера отличается от известных применением шамотных плит, которыми перекрывают щель экранов после обрыва ленты для сохранения зеркала стекломассы в расплавленном состоянии, сокращая тем самым простой ма шины из-за обрыва ленты.

На фиг. 1 схематически изображена подмашинная камера в продольном разрезе; на фиг. 2 — то же, в поперечном разрезе.

Подмашинная камера изготовлена из цельномассивных теплоизоляционных экранов 1 и имеет газоподогревательные отверстия 2, расположенные в торцовых частях камеры и предназначенные для дополнительного газового подогрева ленты 8 стекла в момент ее обрыва.

Камера имеет рабочее окно 4. Торцовые отверстия 6 служат для закладки через них газовых труб или электрогорелок с целью поверхностного подогрева стекломассы. Для сохранения зеркала стекломассы в расплавленном состоянии, теплоизоляционные экраны 1 сна бжены шамотной плитой 6, перекрывающей щель между экранами после обрыва ленты.

Глубина подмашинной камеры принята 0,3 и, так как при этой глубине сплавленный поток будет обеспечивать гомогенную структуру стекломассы.

На торцовых нижних частях холодильников 7 смонтированы ролики 8 для удержания бортов ленты стекла от возможного сужения, Плиты 6 могут быть как цельномассивными, так и разъемными.

Предмет изооретсния

Подмашинная камера для безлодочного вытягивания ленты стекла с применением теплоизоляционных экранов с дополнительным по
