Листовой декоративный материал

Листовой декоративный материал

Иллюстрации

Показать все

Реферат

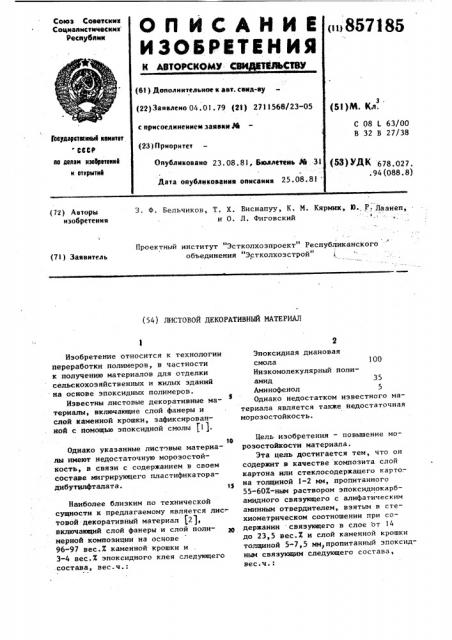

О ll И С А Н И И («857185

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ ФЛЬСТВУ

Союз Советскмк

Соцмвпистическма

Респубттмк (61) glополнительное к авт. свид-ву (22) Заявлено 04. 01. 79 (21} 2711568/23-05 (Sl)N. Кл. с присоединением заявки 1«в« (оаудаустаошыН камвтат

СССР ло делам изабрвтекий м еткрыткй

С 08 l 63/00

В 32 В 27/38 (23) Приоритет

Опубликовано 23.08. 81 Ьюллетеиь Ah -31 (5З) УДК 678.027..94(088.8) Дата ояублнкования описания 25.08 81 (?2) Авторы изобретения

Э. Ф. Бельчиков, Т. Х. Внснапуу, К. М. Кярмик, 1О. Р,. Лаанеп, и О. Л. Фиговский

Проектный институт "Эстколхозпроект" Республиканского объединения "Эстколхозстрой" (71) Заявитель (54) ЛИСТОВОЙ ДЕКОРАТИВНЬЙ МАТЕРИАЛ

Изобретение относится к технологии переработки полимеров, в частности к получению материалов для отделки сельскохозяйственных и жилых зданий на основе эпоксндных полимеров.

Известны листовые декоративные маS териалы, включающие слой фанеры и слой каменной крошки, зафиксированной с помощью эпоксидной смолы (1 ).

Однако указанные листовые материалы имеют недостаточную морозостойкость, в связи с содержанием в своем составе мигрирующего пластификаторадибутилфталата.

Наиболее близким по технической сущности к предлагаемому является листовой декоративный материал (21, включающий слой фанеры и слой полимерной композиции на основе

96-97 вес.Х каменной крошки н

3-4 вес.Ж эпоксидного клея следующегосостава, вес.ч.:

Эпоксидная диановая смола 100

Иизкомолекулярный полиамид 35

Аминофенол 5

Однако недостатком известного материала является также недостаточная морозостойкость.

Цель изобретения — повышение морозостойкости материала.

Эта цель достигается тем, что он содержит в качестве композита слой картона нли стеклосодержащего карто.— на толщиной 1"2 мм, пропитанного

55-60Х-ным раствором эпоксиднокарбамидного связующего с алифатическим аминным отвердителем, взятым в стехиометрическом соотношении при содержании связующего в слое от 14 до 23,5 aec.X и слой каменной крошки толщиной 5-7,5 мм пропитанный эпоксидным связующим следующего состава, вес.ч.:

8571

35

Эпоксидная алкилрезорциновая смола 100

Спанцевый раэбавитель 30-50

Блоксоолигомер окиси этилена и окиси про5 пипена с концевыми

SH-группами мол.м.

5000-5200 2-5

Рлифатический аминный отвердитель 10-35 при содержании связующего в слое от 3,1 до 4 вес.7..

Пример !. Слой картона толщиной 1,5 мм пропитывают 55%-ным раствором эпоксиднокарбамидного свя- у зующего с отвердителем — полиэтиленпопиамином, взятом в стехиометрическом соотношении, после пропитки содержание полимера в композите

20 вес.7., на пропитанную основу нано- 20 сят спой каменной крошки толщиной

6,5 мм, пропитанной 3,57. связующего следующего, состава, вес.ч.:

Эпоксидная алкипрезорционовая смола ЭИС-1 100 25

Карбамидная смола

К-411-02 50

Полиэтиленполиамин lO

Блоксоолигомер окиси этилена с окисью пропилена

30 с концевыми SH-группами 4

Пример 2. Слой картона толщиной 2,0 мм пропитывают 55%-ным раствором эпоксиднокарбамидного связующего с отвердителем — полиэтиленполи- З> амином, взятом в стехиометрическом соотношении, после пропитки содержание полимера в композите 14 вес.%, на пропитанную основу наносят слой каменной крошки толщиной 5 мм, про- 40 питанной 47 связующего следующего состава, вес.ч.:

Эпоксидная алкилрезорциновая смола

ЭИС-1 100 45

Карбамидная смола

К-411-02 50 с

Моноцианэтилированный триэтилентетраамин

УП-9633 м 50

Блоксоолигомер окиси этилена с окисью пропилена с концевыми

SH-группами 5

Пример 3. Слой стеклокартона толщиной 1,0 мм пропитывают 60%-ным раствором эпоксиднокарбамидного связующего с отвердителем КП-0633 м, Потери массы, 7

Материал после 400 после

400 цикциклов в везеролов испытания на метре морозостойкость

Финский материал — плита "Карат" 9 мм (известный) !

1,8

9,3

Плита 8 мм (1:1) из картона при использовании. связующего по примеру I

2,7

2,6

Плита 8 мм (1:1) на картоне при использовании связующего по примеру 2

2,1

2,3

Плита 9 мм (1:2) на нетканом стекловолокните при использовании связующего по примеру 3

2,0

2,0

Цикл испытания на долговечность в вуэерометре состоит: 3 ч — подъема о температуры до +60 C при влажности

1ООХ и выдержка при этом параметрах;

5 ч — снижение температуры до -25 C

85 ф взятом в стехиометрическом соотношении, после пропитки содержание полимера в композите 23,57, на пропитанную основу наносят слой каменной крошки толщиной 7,5 мм, пропитанной

3,1Х связующего следующего состава, вес.ч.:

Эпоксидная алкилрезорциновая смола

ЭИС-1 100

Сланцевый разбавитель 30

Отвердитель УП-0633 м 30

Блоксоолигомер окиси этилена с окисью пропилена с концевыми SH-группами 2

В таблице приведены сравнительные данные по морозостойкости.

5 8571 и выдержка при этой температуре;

7 ч — повышение температуры до 60 С о с одновременным облучением ультрафиолетовыми лучами; 1 ч — снижение температуры до 20 С. Цикл испытания о на морозостойкость состоит: 4 ч— о снижение температуры до -40 С и выдержка при этой температуре; 4 ч — помещение образцов в водяную баню с о температурой +25 С.

Формула изобретения

Листовой декоративный материал, включающий слой компонентов волокнистой структуры и слой полимерной композиции на основе каменной крош- ки, пропитанной эпоксидным связующим отличающийся тем, что, с целью повышения морозостойкости материала, он содержит в качестве композита слой картона или стекло— содержащего картона толщиной 1-2 мм, пропитанного 55-60 -ным раствором 25 зпоксиднокарбамидного связующего с

1алифатическим аминным отвердителем, взятым в стехиометрическом соотноше30-50

Источники информации. принятые во внимание при экспертизе

1. Проспект ла. Финляндия, с. 2-4.

2. Xandbook

1977, page 443 фирмы А/О Раума-РепоХельсинки, 1977, of adhesives МЛ. (прототип) .

85 4 нии при содержании связующего в слое от 14 до 23,5 вес.Ж и слой каменной крошки толщиной 5-7,5 мм пропитанный эпоксидным связующим следующего состава, вес.ч.:

Эпоксидная алкилрезорциновая смола 100

Сланцевый разбавитель

Блоксоолигомер окиси этилена и окиси пропилена с концевыми

SH-группами мол.м.

5000-5200 2-5

Алифатический аминный отвердитель при содержании связующего в слое от 3,1 до 4 вес.7. 10-35

Составитель В. Чистякова

Редактор Г. Волкова Техред 3, .Фанта КорректорE. Рошко

Заказ 7141/39 Тираж 530 Подписное

8HHII1IH Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
