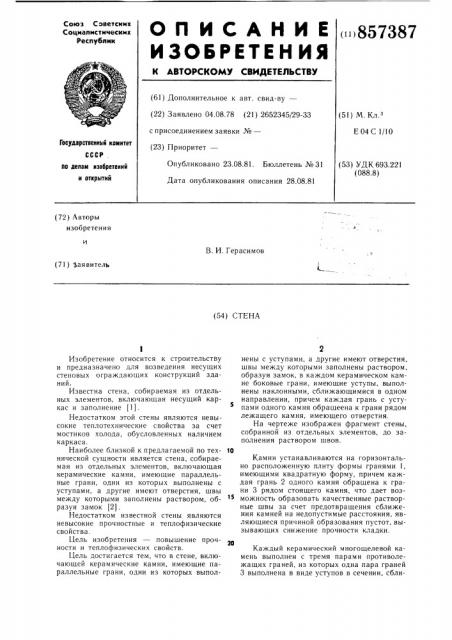

Союз Соиетснмк

Соцмалмстмческмк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.08.78 (21) 2652345/29-33 с присоединением заявки №вЂ” (23) Приоритет— (5I) М. К..

Е 04 С 1/10

Государствеииый комитет

СССР

Опубликовано 23.08.81. Бюллетень ¹ 31

Дата опубликования описания 28.08.81 (53) УДК 693.221 (088.8) по делам изооретеиий и открытий (72) Авторы изобретения

В. И. Герасимов (71) Заявитель (54) СТЕНА

Изобретение относится к строительству и предназначено для возведения несущих стеновых ограждающих конструкций зданий, Известна стена, собираемая из отдельных элементов, включающая несущий каркас и заполнение (1).

Недостатком этой стены являются невысокие теплотехнические свойства за счет мостиков холода, обусловленных наличием каркаса.

Наиболее близкой к предлагаемой по тех- 10 нической сущности является стена, собираемая из отдельных элементов, включающая керамические камни, имеющие параллельные грани, одни из которых выполнены с уступами, а другие имеют отверстия, швы между которыми заполнены раствором, образуя замок (2).

Недостатком известной стены являются невысокие прочностные и теплофизические свойства.

Цель изобретения — повышение проч10 ности и теплофизических свойств.

Цель достигается тем, что в стене, включающей керамические камни, имеющие параллельные грани, одни из которых выполиены с уступами, а другие имеют отверстия, швы между которыми заполнены раствором, образуя замок, в каждом керамическом камне боковые грани, имеющие уступы, выполнены наклонными, сближающимися в одном направлении, причем каждая грань с уступами одного камня обращеена к грани рядом лежащего камня, имеющего отверстия.

На чертеже изображен фрагмент стены, собранной из отдельных элементов, до заполнения раствором швов.

Камни устанавливаются на горизонтально расположенную плиту формы гранями 1, имеющими квадратную форму, причем каждая грань 2 одного камня обращена к грани 3 рядом стоящего камня, что дает возможность образовать качественные растворные швы за счет предотвращения сближения камней на недопустимые расстояния, являющиеся причиной образования пустот, вызывающих снижение прочности кладки.

Каждый керамический многощелевой камень выполнен с тремя парами противолежащих граней, из которых одна пара граней

3 выполнена в виде уступов в сечении, сбли857387

Составитель В. Хлебцов

Техред А. Бойкас Корректор Ю. Макаренко

Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор Н. Альшина

Заказ 7172/49 жающихся в одном направлении, другая пара граней — в виде параллельных граней, включающих одну грань 4 в виде прямоугольника и другую грань 1 в виде квадрата, имеющего большую площадь по сравнению с прямоугольником, третья пара граней 2 имеет сквозные отверстия 5. На смежных с квадратной гранью 1 уступах 6 или в отверстиях 5 могут крепиться эластичные элементы 7.

Такое конструктивное выполнение предлагаемой стены позволяет обеспечить повышение прочностных и теплофизических свойств стеновых однорядных панелей, упростить технологию их изготовления за счет формы камня, компенсирующей влияние гостируемых допусков формы камня, взаимную ориентировку камней в кладке, и соблюсти требуемые зазоры между камнями для создания качественных растворных швов.

4 формула изобретения

Стена, включающая керамические камни, имеющие параллельные грани, одни из которых выполнены с уступами, а другие имеют отверстия, швы между которыми заполнены раствором, образуя замок, отличаюи4аяся тем, что, с целью повышения прочности и теплофизических свойств, в каждом керамическом камне боковые грани, имеющие уступы, выполнены наклонными, сближающимися в одном направлении, причем

1О каждая грань с уступами одного камня обращена к грани рядом лежащего камня, имеющего отверстия.

Источники информации, принятые во внимание при экспертизе

15 l. Авторское свидетельство СССР № 288787, кл. E 04 С 1/04, 1967.

2. Авторское свидетельство СССР № 841 31, кл. Е 04 С 1/32, 1949.
