Способ выемки полезного ископаемого бурошнековой установкой

Способ выемки полезного ископаемого бурошнековой установкой

Иллюстрации

Показать все

Реферат



т7 т

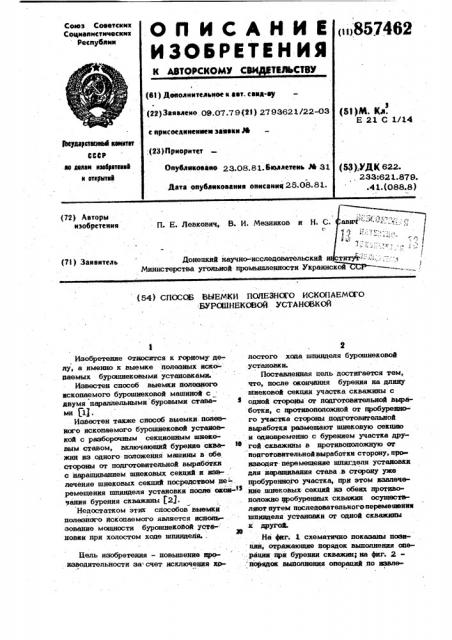

Министерства угольной цромьипленности Украинской CF (54) СПОССВ ВЫЕМКИ ПОЛЕЗНОГО ИСКОПАЕМОГО

:ЬУРОШНЕКСЕОЙ УСТАНОВКОЙ

Изобретение относится к горному. делу, а именно к выемке полезных иско-паемых бурошнековыми установками.

Известен способ выемки полезного ископаемого бурошнековой машиной с двумя параллельными буровымн crasa- 3 мн С11.

Известен также способ выемки полезного ископаемого бурошнековой установкой с разборочным секционным шнекЮвым ставом, включающий бурение скважин из одного положения машины в обе стороны от подготовительной выработки с наращиванием шнековых секций и извлечение шнековых секций посредством не-",. ремещения шпинделя установки после mai<> чания бурения скважины f2).

Недостатком этих способов выемки полезйого ископаемого является исноль зование мощности бурошнековой установки при холостом ходе шпинделя.

Цель изобретения — повышение нро» изводительностн за счет исключения ко2 лостого хода шпинделя бурошнековой . ус йановки.

Поставленная цель достигается тем, что, после окончания бурения иа длину шиековой секции участка скважины с одлой стороны от подготовительной выработки, с противопопожной от пробуренного участка стороны подготовительной выработки размещают шнековую секшпо и одновременно с бурением участка другой скважины в противоположную от подготовительной выработки сторону, про изводят перемещение шпигделя установки для наращивания става.в сторону уже пробуренного участка, при этом извлечепие шнековых секций .из обеих противоположна пробуренных скважин осуществляют путем последовательного перемещения шпинделя установки от одной скважины к другой.

На фиг. 1 схематично показаны пози ции, отражающие порядок выполнения опе.рации при бурении скважин; на фиг. 2 порядок выполнения операций по извле aura 1 снимают извлеченную из находящейся слева от подготовительной выработки скважины шнековую секцию и одновременно подсоединяют шпинц ель

2 машины l к шнековому ставу, н,ахэдящемуся в скважине, пробуренной вправо от подготовительной выработки. Затем перемещают шпиндель 2 машины l влево и при этом извлекают шнековый став на длину шнековой секции из правой по отношению к подготовительной выработки скважины (позиция Й ).

После тогсь как шпиндель 2 машины 1 окажется в крайнем левом положении, с машины снимают шнековую секцию, извлеченную из правой, по отношению к подготовительной выработке, скважины, а шпиндель 2 машины Х подсоединяют к шнековому ставу, находящемуся, по отношению к подготовительной выработке, скважине. Чередуя таким образом извлечение шнековых секций то из левой, (позиции !Н и Ч ) по отношению к подготови тельной выработке, то из правой (позиция:)g скважины, производят извлечение, путем перемещения шпинделя машины от одной скважины к другой, шнековых стаъов из

"обеих скважин на всю их длину.

Формула изобретения

Способ выемки полезного ископаемогс бурошнековой установкой с разборным секционным ставом, включающий бурение скважин из одного положения машины в обе стороны от подготовительной выработки с наращиванием шнековых секций и извлечение шнековых секций посредств вом перемещения шпинделя установки после окончания бурения сквал.ин, о т— л и ч а ю шийся тем, что с цеаью довьшиьния производительности з& счет исключения холостого хода шпинделя бууошнековой установки, после окончания бурения на длину шнековой секции участка скважины с одной стороны от подгото. вительной выработки с.противоположной от пробуренного участка стороны подготовительной выработки размещают шнековую секцию и, одновременно с бурением участка другой скважины в противоположную от подготовительной выработки сторону, производят перемещение шпинделя установки для наращивания става в сторону уже цробурениого участка, при этом извлечение шиековых секций из обеих противоположно шзобурЕнных скважин осуществляют путем

3 857462 Д чению шнековых секций (стрелками на фигурах показано направление перемещения шпинделя машины).

После установки машины 1 на месте бурения скважин и забуриваиия буровых щронок в одну .из сторон OT подготовительной выработки, например, вправо, (позиция I ) шпиндель 2 машины перемещают в крайнее левое положение и одновременно производят забуривание в, 1о другую, левую от выработки сторону (позиция II ). После этого на машине 1 с правой стороны от шпинделя 2 машины размещают шнековую секцию 3 и производят бурение участка скважины на длину, равную длине шнековой секции (позиция!!1). После окончания бурения учась ка скважины с правой стороны от подготовительной выработки на машине l с левой, йротивоположной пробуренному ,участку скважины, стороны шпинделя 2 размещают шнековую секцию 3. После ее размещеиия на машине, шпиндель 2 машины перемешают в сторону, противоп(>ложную шробуренному участку скважины в правой. стороне выработки и одновременно осуществляют бурение на длину шнековой секции участка скважины в противоположной, левой стороне под готэ вительной выработки (позиции )у ). После

30 окончания бурения участка скважины с левой стороны выработки шпиндель 2 будет находиться в крайнем положении, и на машине 1 теперь уже с правой сто.роны, противоположной пробуренному в левой от подготовительной выработки . стороне участка размещают очередную шиековую секцию 3 для бурения очередноrb участка скважины в правой от подгото:.вительной выработки стороне, и „перемещая шпиндель 2 машины 1 вправо, производят бурение. Чередуя таким образом бурение участков скважин то вправо> то влево от подготовительной выработки, осуществляют бурение скважин на всю их длину.

После окончания буренин обеих скважин начинают извлекать находящиеся в них шнековые секции (фиг.2).

Первой извлекают шнековую секцию из скважины, которую окончили бурить в последнюю очередь (например из левой).

Ддя этого шпиндель 2 машины перемещают. и противоположную от скважины сторону, иэ которой извлекают шнековые секцйи, сторону, например, вправо (позиция ). Кожа шпиндель 2 машины 3, ss займет крайнее правое положение, - шнековый став окажется извлеченным на

Млниу шнековой секции. После это -о с

5 857462 последоватес ьного поремешения шпинделя установки or одной скважины к другой. кл

Патент США % 3273236,, 299-55, опублик. 1969.

2. Морев A. Б, н др. Бурошнековые установки для выемки угля. М., Недра, 1973, с. 16, рис.8 (прототип).

Источники информации, прк ятые во внимание при экспертизе.! л

Составитель Л. Черепенкина

Техред Я. Келушак Корремгор О. Билак

Редактор А. Шандор

Тираж 627 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113О35, Москва, K-35, Раушская наб., д., 4/5

Заказ 7 182/53

Филиал ППП "Патент, г. Ужгород,. ун. Проектная, 4! 1 1 ) . )
