Конденсационная установка паровой турбины
Иллюстрации
Реферат

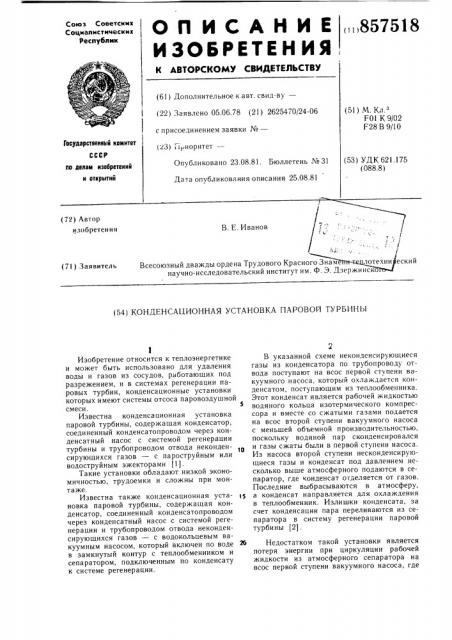

О П И С А Н И Е, »857518
ИЗОБРЕТЕН ИЯ, Союз Советских
Социалистическик
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.06.78 (21) 2625470/24-06 с присоединением заявки №вЂ”
123) ниоритет— (51) М Кл
F01 К 9/02
F28 В 9/10
Государственный комитет
Опубликовано 23.08.81. Бюллетень ¹31
Дата опубликования описания 25.08.81 (53) УДК 621.175 (088.8) по делам изобретений и открытий (72) Автор изобретения
В. Е. Иванов
Всесоюзный дважды ордена Трудового Красн научно-исследовательский институт им ий (71) Заявитель (54) КОНДЕНСАЦИОННАЯ УСТАНОВКА ПАРОВОЙ ТУРБИНЫ
Изобретение относится к теплоэнергетике и может быть использовано для удаления воды и газов из сосудов, работающих под разрежением, и в системах регенерации паровых турбин, конденсационные установки которых имеют системы отсоса паровоздушной смеси.
Известна конденсационная установка паровой турбины, содержащая конденсатор, соединенный конденсатопроводом через конденсатный насос с системой регенерации турбины и трубопроводом отвода неконденсирующихся газов — с пароструйным или водоструйным эжекторами (1).
Такие установки обладают низкой экономичностью, трудоемки и сложны при монтажее.
Известна также конденсационная установка паровой турбины, содержащая конденсатор, соединенный конденсатопроводом через конденсатный насос с системой регенерации и трубопроводом отвода неконденсирующихся газов — с водокольцевым вакуумным насосом, который включен по воде в замкнутый контур с теплообменником и сепаратором, подключенным по конденсату к системе регенерации.
В указанной схеме неконденсирующиеся газы из конденсатора по трубопроводу отвода поступают на всос первой ступени вакуумного насоса. который охлаждается конденсатом, поступающим из теплообменника.
Этот конденсат является рабочей жидкостью водяного кольца изотермического компрессора и вместе со сжатыми газами подается на всос второй ступени вакуумного насоса с меньшей объемной производительностью, поскольку водяной пар сконденсировался и газы сжаты были в первой ступени насоса.
Из насоса второй ступени несконденсирующиеся газы и конденсат под давлением несколько выше атмосферного подаются в сепаратор, где конденсат отделяется от газов.
Последние выбрасываются в атмосферу, а конденсат направляется для охлаждения в теплообменник. Излишки конденсата, за счет конденсации пара переливаются из сепаратора в систему регенерации паровой турбины (2).
Недостатком такой установки является потеря энергии при циркуляции рабочей жидкости из атмосферного сепаратора на всос первой ступени вакуумного насоса, где
857518
Формула изобретения давление наименьшее во всей конденсационной установке.
Цель изобретения — повышение экономичности и снижение металлоемкости.
Для достижения указанной цели замкнутый контур на входе в теплообменник подключен к конденсатопроводу перед конденсатным насосом.
На чертеже представлена схема конденсацио иной установки паровой турбины с замкнутым контуром отвода неконденсируюшихся газов.
Конденсационная установка содержит конденсатор 1 паровой турбины 2 с конденсатным насосом 3 системы 4 регенерации и двухступенчатый водокольцевой вакуумный насос 5, соединенный с конденсатором 1 трубопроводом 6 отвода неконденсирующихся газов. Сепаратор 7, теплообменник 8 и вакуумный насос 5 включены по воде в замкнутый контур. Трубопровод перелива 9 сепаратора 7 подключен к баку 10 низких точек, связанному с дренажным насосом 11 системы 4 регенерации, а трубопровод 12 соединяет по воде конденсатор 1 с вакуумным насосом 5. Трубопровод 12 подключен к конденсатопроводу 13 системы регенерации перед конденсатным насосом.
Устройство работает следующим образом.
Основной конденсат из конденсатора 1 через теплообменник 8 с минимальным гидравлическим сопротивлением и охлаждаемый частью охлаждающей воды конденсатора, самотеком поступает в первую ступень водокольцевого вакуумного насоса 5, который установлен ниже уровня конденсата в конденсаторе 1, а неконденсируюшиеся газы поступают также в первую ступень вакуумного насоса 5 по трубопроводу 6. Основной конденсат из сепаратора 7 переливается в бак 10 низких точек, из которого дренажным насосом 11 перекачивается в паровое пространство подогревателя низкого давления системы 4 регенерации для деаэрации.
Из последнего этот основной конденсат вместе с конденсатом греющего пара сливным
1О
25 зю
4О насосом подается в конденсатопровод 13 системы 4 регенерации.
Выполнение конденсационной установки паровой турбины в предлагаемом варианте позволит использовать основной конденсат турбины в качестве рабочей жидкости двухступенчатого водокольцевого вакуумного насоса и выключать из работы конденсатные насосы, когда расход конденсата меньше максимального расхода рабочей жидкости, например при пуске паровой турбины, при работе ее на холостом ходу или с нагрузкой собственных нужд. В теплофикационных турбоустановках, работающих в отопительный сезон с минимальными расходами пара в конденсатор, предлагаемая схема будет обеспечивать наибольшую эффективность.
Совмещение функций вакуумного и конденсатного насосов позволяет снизить металлоемкость и упростить компоновку энергетического оборудования электростанции.
Конденсационная установка паровой турбины, содержащая конденсатор, соединенный конденсатопроводом через конденсатный насос с системой регенерации и трубопроводом отвода неконденсируюшихся газов — с водокольцевым вакуумным насосом, который включен по воде в замкнутый контур с теплообменником и сепаратором, подключенным по конденсату к системе регенерации, отличающаяся тем, что, с целью повышения экономичности и снижения металлоемкости, замкнутый контур на входе в теплообменник подключен к конденсатопроводу перед конденсатным насосом.
Источники информации, принятые во внимание при экспертизе
l. Керцели Л. И. и Рыжкин В. Я. Тепловые электрические станции. М., Госэнергоиздат, 1956, фиг. 16-9 приложения.
2. Доклад Гуннера Торна фирмы Nash
Engineering Company. Госкомитет по науке и технике. 1974, рис. 2.
