Шестеренный насос внутреннего зацепления

Шестеренный насос внутреннего зацепления

Иллюстрации

Показать все

Реферат

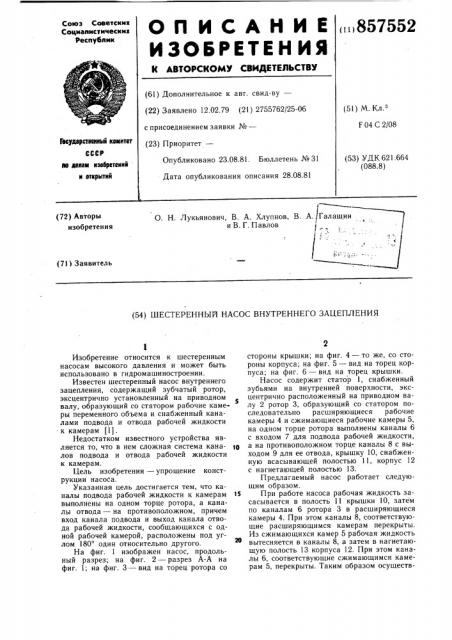

Союз Советскик

Социалистическиа

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.02.79 (21) 2755762/25-06 с присоединением заявки ¹вЂ” (23) Приоритет— (51) М. Кл.з

F 04 С 2/08

Гесударствеиныв квмитет

СССР

Опубликовано 23.08.81. Бюллетень № 31

Дата опубликования описания 28.08.81 (53) УДК 621.664 (088.8) дю делам нзебретеннй н вткрытий

О. Н. Лукьянович, В. А. Хлупнов, В. А. Галашин и В. Г. Павлов

I (72) Авторы изобретения (71) Заявитель (54) IIIECTEPEHHbIPl НАСОС ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ

Изобретение относится к шестерен ным насосам высокого давления и может быть использовано в гидромашиностроении.

Известен шестеренный насос внутреннего зацепления, содержащий зубчатый ротор, эксцентрично установленный на приводном валу, образующий со статором рабочие каме5 ры переменного объема и снабженный каналами подвода и отвода рабочей жидкости к камерам (1).

Недостатком известного устройства является то, что в нем сложная система кана- 1л лов подвода и отвода рабочей жидкости к камерам.

Цель изобретения — упрощение конструкции насоса.

Указанная цель достигается тем, что каналы подвода рабочей жидкости к камерам IS выполнены на одном торце ротора, а каналы отвода — на противоположном, причем вход канала подвода и выход канала отвода рабочей жидкости, сообщающихся с одной рабочей камерой, расположены под углом 180 один относительно другого.

На фиг. 1 изображен насос, продольный разрез; на фиг. 2 — разрез А А на фиг. 1; на фиг. 3 — вид на торец ротора со стороны крышки; на фиг. 4 — то же, со стороны корпуса; на фиг. 5 — вид на торец корпуса; на фиг. б — вид на торец крышки.

Насос содержит статор 1, снабженный зубьями на внутренней поверхности, эксцентрично расположенный на приводном валу 2 ротор 3, образующий со статором последовательно расширяющиеся рабочие камеры 4 и сжимающиеся рабочие камеры 5, на одном торце ротора выполнены каналы 6 с входом 7 для подвода рабочей жидкости, а на противоположном торце каналы 8 с выходом 9 для ее отвода, крышку 10, снабженную всасывающей полостью 11, корпус 12 с нагнетающей полостью 13.

Предлагаемый насос работает следующим образом.

При работе насоса рабочая жидкость засасывается в полость 11 крышки 10, затем по каналам 6 ротора 3 в расширяющиеся камеры 4. При этом каналы 8, соответствующие расширяющимся камерам перекрыты.

Из сжимающихся камер 5 рабочая жидкость вытесняется в каналы 8, а затем в нагнетающую полость 13 корпуса 12. При этом каналы б, соответствующие сжимающимся камерам 5, перекрыты. Таким образом осуществ857552 ляется подача рабочей жидкости под высоким давлением к потребителю. При подводе рабочей жидкости под давлением в одну из полостей корпуса 12 либо крышки 10, процесс осуществляется в обратном порядке, а насос работает в режиме мотора.

Таким образом, выполнение каналов для подвода и отвода рабочей жидкости на противоположных торцах ротора позволяет упростить конструкцию насоса.

Формула изобретения

Шестеренный насос внутреннего зацепления, содержащий зубчатый ротор, эксцентрично установленный на приводном валу, образующий со статором рабочие камеры переменного объема и снабженный каналами подвода и отвода рабочей жидкости к камерам, отличающийся тем, что, с целью упрощения конструкции, каналы для подво5 да рабочеи жидкости выполнены на одном торце ротора, а каналы отвода — на противоположном, причем вход канала подвода и выход канала отвода рабочей жидкости, сообщающихся с одной рабочей камерой, расположены под углом 180 один относительно другого.

Источники информации, принятые во внимание при экспертизе

l. Брасов Ф. Н. Новые планетарные машины гидравлического привода. Киев, УкрНИИНТИ, 1963, с. 25, рис.10.
