Реферат

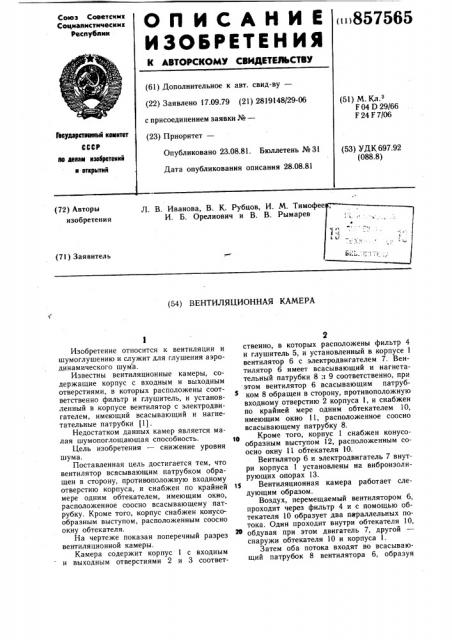

ПИСАНИЕ

ЗОБРЕТЕН ИЯ

АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1»857565

61) Дополнительное к авт. свид-ву—

22) Заявлено 17.09.79 (21) 2819148/29-06 присоединением заявки №вЂ”

23) Приоритет— (51) М.К .

F 04 D 29/66

F 24 F 7/06 (53) УДК 697.92 (088.8) Опубликовано 23.08.81. Бюллетень № 31

Дата опубликования описания 28.08.81 (72) Авторы изобретения

Л. В. Иванова, В. К. Рубцов, И. М. Тимофе

И. Б. Орел иович и В. В. Ры марев (71) Заявитель (54) ВЕНТИЛЯЦИОННАЯ КАМЕРА

Изобретение относится к вентиляции и шумоглушению и служит для глушения аэродинамического шума.

Известны вентиляционные камеры, содержащие корпус с входным и выходным отверстиями, в которых расположены соответственно фильтр и глушитель, и установленный в корпусе вентилятор с электродвигателем, имеющий всасывающий и нагнетательные патрубки (1).

Недостатком данных камер является малая шумопоглощающая способность.

Цель изобретения — снижение уровня шума.

Поставленная цель достигается тем, что вентилятор всасывающим патрубком обращен в сторону, противоположную входному отверстию корпуса, и снабжен по крайней мере одним обтекателем, имеющим окно, расположенное соосно всасывающему патрубку. Кроме того, корпус снабжен конусообразным выступом, расположенным соосно окну обтекателя.

На чертеже показан поперечный разрез вентиляционной камеры.

Камера содержит корпус 1 с входным и выходным отверстиями 2 и 3 соответ2 ственно, в которых расположены фильтр 4 и глушитель 5, и установленный в корпусе 1 вентилятор 6 с электродвигателем 7. Вентилятор 6 имеет всасывающий и нагнетательный патрубки 8 и 9 соответственно, при этом вентилятор 6 всасывающим патрубком 8 обращен в сторону, противоположную входному отверстию 2 корпуса 1, и снабжен по крайней мере одним обтекателем 10, имеющим окно 11, расположенное соосно всасывающему патрубку 8.

Кроме того, корпус 1 снабжен конусообразным выступом 12, расположенным соосно окну 11 обтекателя 10.

Вентилятор 6 и электродвигатель 7 внутри корпуса 1 установлены на виброизолирующих опорах 13.

Вентиляционная камера работает следующим образом.

Воздух, перемещаемый вентилятором 6, проходит через фильтр 4 и с помощью обтекателя 10 образует два параллельных потока. Один проходит внутри обтекателя 10, обдувая при этом двигатель 7, другой снаружи обтекателя 10 и корпуса 1.

Затем оба потока входят во всасывающий патрубок 8 вентилятора 6, образуя

857565

Формула изобретения

1 70

Составитель В., Филимонов.Редактор А. Шандор Техред А. Бойкас Корректор Ю.Макаренко

Закаэ 7192/58 Тираж 712 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

1 13035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 при этом две петли. Конусообразный выступ 12 уменьшает аэродинамическое сопротивление и способствует ламинарности потока, что уменьшает шум.

Применение предлагаемой вентиляционной камеры позволяет значительно уменьшить уровень аэродинамического шума, что позволяет при применении известных звукоизоляционных материалов уменьшить толщину их на стенках корпуса.

1. Вентиляционная камера, содержащая корпус с входным и выходным отверстиями, в которых расположены соответственно фильтр и глушитель, и установленный в корпусе вентилятор с электродвигателем, имеющий всасывающий и нагнетательные патрубки, отличающаяся тем, что, с целью снижения шума, вентилятор всасывающим патрубком обращен в сторону, противоположную входному отверстию корпуса, и снабжен по крайней мере одним обтекателем, имеющим окно, расположенное соосно всасывающему патрубку.

2. Камера по п. 1, отличающаяся тем, что корпус снабжен конусообразным выступом, расположенным соосно окну обтекателя.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии № 1403278, кл. F 1 С, опублик. 1973.
