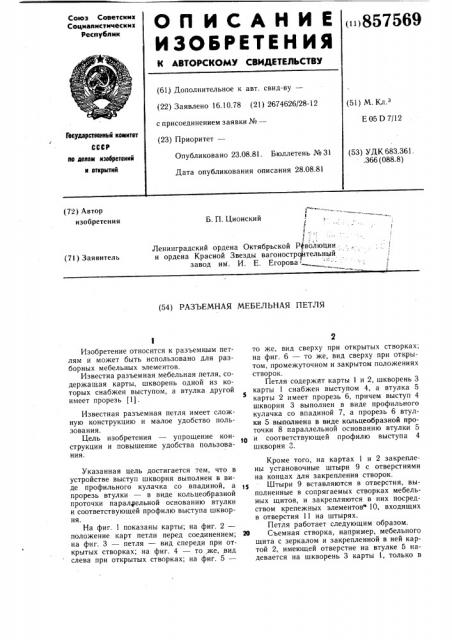

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61.) Дополнительное к авт. свид-ву— (22) Заявлено 16.10.78 (21) 2674626/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

Е 05 D 7/12

Госудорстееиимй комитет (53) УДК 683.361..366 (088.8) Опубликовано 23.08.81. Бюллетень № 31

Дата опубликования описания 28.08.81 ио делом изобретеиий и открытий (72) Автор изобретения

Б. П. Ционский

Ленинградский ордена Октябрьской Революции и ордена Красной Звезды вагоностроительный завод им . И. Е. Егорова (71) Заявитель (54) РАЗЪЕМНАЯ МЕБЕЛЬНАЯ ПЕТЛЯ

Изобретение относится к разъемным петлям и может быть использовано для разборных мебельных элементов.

Известна разъемная мебельная петля, содержащая карты, шкворень одной из которых снабжен выступом, а втулка другой имеет прорезь (1) .

Известная разъемная петля имеет сложную конструкцию и малое удобство пользования.

Цель изобретения — упрощение конструкции и повышение удобства пользования.

Указанная цель достигается тем, что в устройстве выступ шкворня выполнен в виде профильного кулачка со впадиной, а д прорезь втулки — в виде кольцеобразной проточки паралрельной основанию втулки и соответствующей профилю выступа шкворня.

На фиг. 1 показаны карты; на фиг. 2— положение карт петли перед соединением; 26 на фиг. 3 — петля — вид спереди при открытых створках; на фиг. 4 — то же, вид слева при открытых створках; на фиг. 5— то же, вид сверху при открытых створках; на фиг. 6 — то же, вид сверху при открытом, промежуточном и закрытом положениях створок.

Петля содержит карты 1 и 2, шкворень 3 карты 1 снабжен выступом 4, а втулка 5 карты 2 имеет прорезь 6, причем выступ 4 шкворня 3 выполнен в виде профильного кулачка со впадиной 7, а прорезь 6 втулки 5 выполнена в виде кольцеобразной проточки 8 параллельной основанию втулки 5 и соответствующей профилю выступа 4 шкворня 3.

Кроме того, на картах 1 и 2 закреплены установочные штыри 9 с отверстиями на концах для закрепления створок.

Штыри 9 вставляются в отверстия, выполненные в сопрягаемых створках мебельных щитов, и закрепляются в них посредством крепежных элементов 10, входящих в отверстия 11 на штырях.

Петля работает следующим образом.

Съемная створка, например, мебельного щита с зеркалом и закрепленной в ней картой 2, имеющей отверстие на втулке 5 надевается на шкворень 3 карты 1, только в

857569

Фиг.4

3 открытом положении створок. Выступ 4 при этом легко скользит по торцовой части карты 2 и устанавливается в одной плоскости с прорезью 5. При повороте створок на 5 в сторону их закрытия выступ 4 входит в прорезь 6 и при дальнейшем повороте створок до полного их закрытия надежно предотвращает вертикальное перемещение створок (фиг. 6). Разъем карт 1 и 2 осуществляется в обратной последовательности.

Предлагаемая конструкция петли обеспечивает надежное соединение элементов мебели, а также быструю их сборку и разборку.

Формула изобретения

Разъемная мебельная петля, содержащая карты, шкворень одной из которых снабжен выступом, а втулка другой имеет прорезь, отличающаяся тем, что, с целью уп5 рощения конструкции и повышения удобства пользования, выступ шкворня выполнен в виде профильного кулачка со впадиной, а прорезь втулки — в виде кольцеобразной проточки параллельной основа10 нию втулки с соответствующей профилю выступа шкворня.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 850703, 68 С, 1952.
