Приточный насадок

Приточный насадок

Иллюстрации

Показать все

Реферат

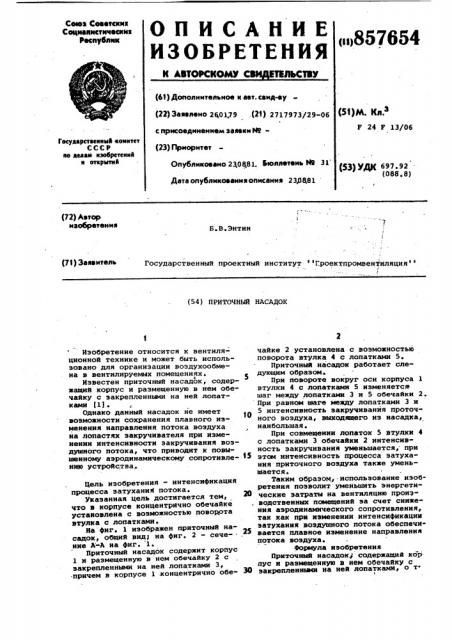

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АЬТОУСКОИМ С ТВЛЬСТВУ

Сеюз Севетскнк

C NOhNCTN×ÅCÊМЭ

Республик ()857654 (63) Дополнительное к авт. саид-ву (22) Заявлено 260179 .(2т) 2717973/29-06 (51)М. Кл З

Р 24 F 13/06 с присоединением заявки й9(23)Приоритет

Государственный «оинтет

СССР по яелпн нзобРетеннй

N отнРнтн и (53) УДК 697.92 (088. 8) I

Опубликовано 23,08 81. Вюллетень Н9 31

Дата опубликования опмсамия 233Щ81 (72) Автор ивобретемия

Б.В.Энтин

Государственный проектный институт Гроектпромвентиляция (71) Заявитель (54) ПРИТОЧНЫй HACAQOK

Изобретение относится к вентиляционной технике и может быть использовано для органиэации воэдухообмена в вентилируемых помещениях. а

Известен приточный насадок, содержащий корпус и размещенную в нем обечайку с закрепленными на ней лопатками (1) .

Однако данный насадок не имеет воэможности сохранения плавного изменения направления потока воздуха на лопастях закручивателя при изменении интенсивности закручивания воздушного потока, что приводит к повышенному аэродинамическому сопротивленщю устройства,.

Цель изобретения — интенсификация процесса затухания потока. укаэанная цель достигается тем, что в корпусе концентрично обечайке установлена с возможностью поворота втулка с лопатками.

На фиг, l изображен приточный насадок, общий виду на фиг. 2 - сече- . ние A -A на фиг. l.

Приточный насадок содержит корпус

1 и размещенную в нем обечайку 2 с закрепленнымк на ней лопатками 3, причем в корпусе 1 .концентрично обечайке 2 установлена с возможностью поворота втулка 4 с лопатками 5 °

Приточный насадок работает следующим образом

При повороте вокруг оси корпуса 1 втулки 4 с лопаткамк 5 изменяется шаг между лопатками 3 и 5 обечайки 2.

При равном маге между лопатками 3 и

5 интенсивность закручивания проточного воздуха, выходящего из насадка, наибольшая.

При совмещении лопаток 5 втулки 4 с лопаткамк 3 обечайки 2 интенсив« ность закручивания уменьшается, при

И этом интенсивность процесса затухания приточного воздуха также уменьшается.

Таким образом, использование изобретения позволит уменьшить энергети20 ческие затраты на вентиляцию произ. водственных помещений за счет снижения аэродинамического сопротивления, так как при изменении интенсификации затухания воздушного потока обеспечивается плавное изменение направления потока воздуха.

Формула изобретения

Приточный насадок4 содержащий кор пус и размещенную в нем обечайку с

ЗО закрепленными иа ней лопатками, о т.

857654

Составитель В.Сосновская

Редактор Н.Пушненкова Техред М.Табаковнч

Корректор Ю. Макаренко

Заказ 7213/63 Тираж 824

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 4 л и ч а в шийся тем, что, с целью интенсификации процесса затухания потока, в корпусе концентричио обечайке установлена с возможностью поворота втулка. с лопатками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 358959, кл F 24 F 13/06, 1970.
