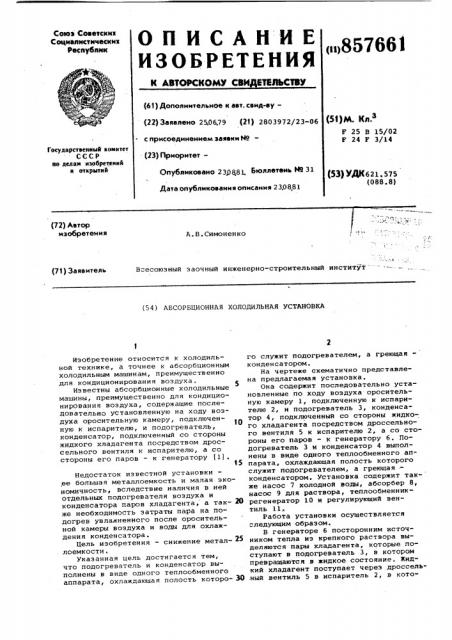

Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕЗЛЬСТВУ (61) Дополнительное к авт. свмд-ву(22) Заявлено 250679 (21) 2803972/23-06
„,>857661 (я) м. кл.з
F 25 В 15/02
Р 24 F 3/14 с присоединением заяакм N9Гоеударствеяиый комитет
СССР во делам изобретений и открыти и (23) Прмормтет—
Опубликовано 23р 81 Бюллетень Н9 31
Дата опублмкьванмя описания 230881 (53) УДК621. 575 (088.8) (72) Автор изобретения
А.В.Симоненко
Ф
В"есоюзный заочный инженерно-строительный институт (71) Заявитель (54) АБСОРБЦИОННАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА
Изобретение относнтс я к холодильной технике, а точнее к абсорбционным холодильным машинам, преимущественно для кондиционирювания воздуха.
Известны абсорбционные холодильные машины, преимущественно для кондиционирования воздуха, содержащие последовательно установленную на ходу воздуха оросительную камеру, подключенную к испарителю, и подогреватель, конденсатор, подключенный со стороны жидкого хладагента посредством дроссельного вентиля к испарителю, а со стороны его паров — к генератору fl). !
Недостаток известной установки ,ее большая металлоемкость и малая экономичность, вследствие наличия в ней отдельных подогревателя воздуха н конденсатора паров кладагента, а так- 20 же необходимость затраты пара на подогрев увлажненного после оросительной камеры воздуха и воруя для охлаждения конденсатора.
Цель изобретения — снижение метал- 25 лоемкости.
Указанная цель достигается тем, что подогреватель и конденсатор выполнены в виде одного теплообменного аппарата, охлаждающая полость которо- 30
ro служит подогревателем, а греющая конденсатором.
На чертеже схематично представлена предлагаемая установка °
Она содержит последовательно установленные по ходу воздуха оросительную камеру 1, подключенную к испарителю 2, и подогреватель 3, конденсатор 4, подключенный со стороны жидкого хладагента посредством дроссельного вентиля 5 к испарителю 2, а со стороны его паров — к генератору 6. Подогреватель 3 и конденсатор 4 выполнены в виде одного теплообменного аппарата, охлаждающая полость которого служит подогревателем, а греющая конденсатором. Установка содержит так- же насос 7 холодной воды, абсорбер 8, насос 9 для раствора, теплообменникрегеиератор 10 и регулирующий вентиль 11,.
Работа установки осуществляется следующим образом.
В генераторе 6 посторонним источником тепла иэ крепкого раствора выделяются пары хладагента, которые поступают в подогреватель 3, в котором превращаются в жидкое состояние. Жидкий хладагент поступает через дроссель.ный вентиль 5 в испаритель 2, в кото857661
Формула изобретения
Составитель Р.Данилов
Редактор Н.Пушненкова Техред М. Табакович, рр
Ко ектор Ю.Макаренко
Заказ 7214/63 Тираж 566 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г, Ужгород, ул. Проектная, ром кипит при низком давлении, охлаждая протекающую через испаритель 2 воду. Пары хладагента из испарителя 2 поступают в абсорбер 8, в котором поглощаются слабым раствором, поступающим сюда иэ генераторов через теплообменник-регенератор 10 и регулирующий вентиль 11. Образующийся в абсор", бере 8 крепкий раствор подается насосом 9 через вторую полость теплообменника-регенератора 10 снова в гене- о ратор 6, Охлажденная в испарителе 2 вода подается насосом 7 в оросительную камеру 1, в которой охлаждает и увлажняет кондиционируемый воздух и теплой сливается снова в испаритель
2. Воздух нагревается до заданной 15 температуры в подогревателе 3 теплотой конденсации,выделяющейся в конденсаторе 4.
Экономическая эффективность изобретения выражается в снижении металлоемкости установки, вследствие объе" динения в один аппарат подогревателя и конденсатора, а также в ликвидации расхода пара для нагревания увлажненлого воздуха и воды для охлаждения конденсатора.
Абсорбционная холодильная установка, преимущественно для кондиционирования воздуха, содержащая последовательно установленные по ходу воздуха оросительную камеру, подключенную к испарителю, и подогреватель, конденсатор, подключенный со стороны жидкого хладагента посредством дроссельного вентиля к испарителю, а со стороны его паров — к .генератору, о т л ич а ю щ а я с я тем, что, с целью снижения металлоемкости и повышения экономичности, подогреватель и конденсатор выполнены в виде одного теплообменного аппарата, охлаждающая по". лость которого служит подогревателем, а греющая — конденсатором.
Источники информации, принятые во внимание при экспертизе
1. Авторское .свидетельство СССР
9 279647, кл. F 25 В 15/04. 1969.
