Реферат

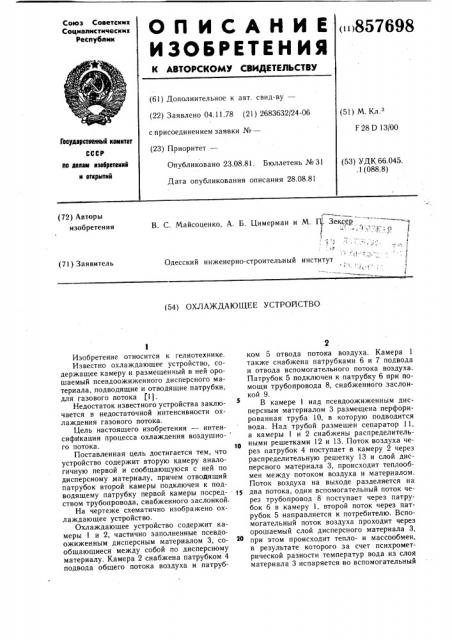

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.11.78 (21) 2683632/24-06 (51) М.К . с присоединением заявки №вЂ”

F 28 D 13/00

Гесударстеекнык кенитет (23) Приоритет—

Опубликовано 23.08.81. Бюллетень №31

Дата опубликования описания 28.08.81 по делан лэееретеикй и еткрнтий (53) УДК 66.045..1 (088.8) (72) Авторы изобретения

В. С. Майсоценко, А. Б. Цимерман и М. Г . Зексер . \

1! у \ 1

Одесский инженерно-строительный институт (71) Заявитель (54) ОХЛАЖДАЮЩЕЕ УСТРОЛСТВО

Изобретение относится к гелиотехнике.

Известно охлаждающее устройство, содержащее камеру и размещенный в ней орошаемый псевдоожиженного дисперсного материала, подводящие и отводящие патрубки, для газового потока (1).

Недостаток известного устройства заключается в недостаточной интенсивности охлаждения газового потока.

Цель настоящего изобретения — интенсифИкация процесса охлаждения воздушно- го потока.

Поставленная цель достигается тем, что устройство содержит вторую камеру аналогичную первой и сообщающуюся с ней по дисперсному материалу, причем отводящий патрубок второй камеры подключен к подводящему патрубку первой камеры посред- 1s ством трубопровода, снабженного заслонкой.

На чертеже схематично изображено охлаждающее устройство.

Охлаждающее устройство содержит камеры 1 и 2, частично заполненные псевдоожиженным дисперсным материалом 3, сообщающиеся между собой по дисперсному материалу. Камера 2 снабжена патрубком 4 подвода общего потока воздуха и патруб2 ком 5 отвода потока воздуха. Камера 1 также снабжена патрубками 6 и 7 подвода и отвода вспомогательного потока воздуха.

Патрубок 5 подключен к патрубку 6 при помоши трубопровода 8, снабженного заслонкой 9.

В камере 1 над псевдоожиженным дисперсным материалом 3 размещена перфорированная труба 10, в которую подводится вода. Над трубой размещен сепаратор 11, а камеры 1 и 2 снабжены распределительными решетками 12 и 13. Поток воздуха через патрубок 4 поступает в камеру 2 через распределительную решетку 13 и слой дисперсного материала 3, происходит теплообмен между потоком воздуха и материалом.

Поток воздуха на выходе разделяется на два потока, один вспомогательный поток через трубопровод 8 поступает через патрубок 6 в камеру 1, второй поток через цатрубок 5 направляется к потребителю. Вспомогательный поток воздуха проходит через орошаемый слой дисперсного материала 3, при этом происходит тепло- и массообмен, в результате которого за счет психрометрической разности температур вода из слоя материала 3 испаряется во вспомогательный

857698

Составитель В. Подносов а

Техред А. Бойкас Корректор Ю.Макаренко

Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Пушненкова

Заказ 7220/65 поток воздуха, а кипящий слой дисперсного материала в свою очередь охлаждается до температуры мокрого термометра вспомогательного потока воздуха.

Охлажденный слой дисперсного материала 3 ив камеры 1 поступает в камеру 2.

Вспомогательный поток воздуха через распределительную решетку 12, сепаратор 11 и патрубок 7 выбрасывается в атмосферу.

Таким образом, предлагаемое устройство позволяет значительно повысить эффективность охлаждения воздуха. Воздух охлаждается в пределе до температуры точки росы без затрат энергии за счет природ- 15 ной психометрической разности температур.

Формула изобретения

Охлаждающее устройство, содержащее камеру и размещенный в ней орошаемый слой псевдоожиженного дисперсного материала, подводящие и отводящие патрубки для газового потока, отличающееся тем, что, с целью интенсификации процесса охлаждения, устройство содержит вторую камеру, аналогичную первой и сообщающуюся в ней по. дисперсному материалу, причем отводящий патрубок второй камеры подключен к подводящему патрубку первой камеры посредством трубопровода, снабженного заслонкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 624101, кл. F 28 D 13/00, 1977.
