Термомагнитный газоанализатор

Термомагнитный газоанализатор

Иллюстрации

Показать все

Реферат

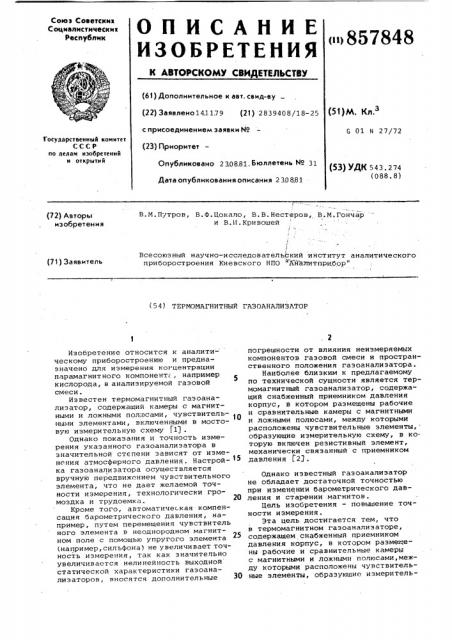

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()857848 (61) Дополнительное к авт. свид-ву (22) Заявлено1411.79 (21) 2839408/18-25 с присоединением заявки ¹ (23) Приоритет

Опубликовано 2 308.81. Бюллетень № 31

Дата опубликования описания 2 30 881 (51)М. Кл З

G 01 N 27/72

Госурарствеииый комитет

СССР по яелам изобретений и открытий (53) УДК 543. 274 (088. 8) I

В.М.Путров, В.Ф.Цокало, В.В.Нестеров, В.М.Гончар и В.И.Кривошей ! (72) Авторы изобретения

Всесоюзный научно-исследовательский институт аналитического приборостроения Киевского НПО "Аналитприбор" (71) Заявитель (54) ТЕРМОМАГНИТНЫЙ ГАЗОАНАЛИЗАТОР

Изобретение относится к аналитическому приборостроению и предназначено для измерения концентрации парамагнитного компонент", например кислорода, в анализируемой газовой смеси.

Известен термомагнитный газоанализатор, содержащий камеры с магнитными и ложными полюсами, чувствитель- 1О ными элементами, включенными в мостовую измерительную схему (1) .

Однако показания и точность измерения указанного газоанализатора в значительной степени зависят от изменения атмосферного давления. Настрой- 15 ка газоанализатора осуществляется вручную передвижением чувствительного элемента, что не дает желаемой точности измерения, технологически громоздка и трудоемка.

Кроме того, автоматическая компенсация барометрического давления, например, путем перемещения чувствитель ного элемента в неоднородном магнитном поле с помощью упругого элемента (например,сильфона) не увеличивает точность измерения, так как значительно увеличивается нелинейность выходной статической характеристики газоанализаторов, вносятся дополнительные ЗО погрешности от влияния неизмеряемых компонентов газовой смеси и пространственного положения газоанализатора.

Наиболее близким к предлагаемому по технической сущности является термомагнитный газоанализатор, содержащий снабженный приемником давления корпус, в котором размещены рабочие и сравнительные камеры с магнитными и ложными полюсами, между которыми расположены чувствительные элементы, образующие измерительную схему, в которую включен резистивный элемент, механически связанный с приемником давления Г23.

Однако известный газоанализатор не обладает достаточной точностью при изменении барометрического давления и старении магнитов.

Цель изобретения — повышение точности измерения.

Эта цель достигается тем, что в термомагнитном газоанализаторе, содержащем снабженный приемником давления корпус, в котором размещены рабочие и сравнительные камеры с магнитными и ложными полюсами,между которыми расположены чувствительные элементы, образующие измеритель857848 ную схему, в которую включен резнстивный элемент, механически связанный с приемником давления, резистивный элемент выполнен в виде помещен. ного между магнитными полюсами магниторезистора.

Магниторезистор последовательно включен в измерительную диагональ моста газоаналиэатора. Включение магниторезистора в одно из плеч мостовой измерительной схемы или в цепь питания схемы нежелательно, так как 1О это приводит к значительному возрастанию нелинейности выходной статической характеристики преобразования газоанализатора.

На фиг. 1 схематически изображен 15 предлагаемый анализатор; на фиг. 2 его электрическая схема.

В рабочих и сравнительных камерах соответственно установлены рабочие чувствительные элементы 1 и 2, рас- 2(1 положенные вблизи магнитных полюсов, и сравнительные чувствительные элементы 3 и 4, расположенные вблизи ложных полюсов. Магниторезистор 5, расположенный между магнитными полюсами, закреплен на штоке 6, соединенном с сильфоном 7, который одним концом жестко закреплен на корпусе 8 газоаналиэатора. В диагональ моста включен показывающий прибор 9, Работает термомагнитный гаэоаналиэатор следующим образом.

При увеличении (уменьшении) атмосферного давления чувствительность моста к кислороду увеличивается (уменьшается) пропорционально коли" честву молекул парамагнитного компонента в анализируемой газовой смеси, находящейся в измерительной камере газоанализатора. Одновременно сильфон 7 сжимается (расширяется) и пере- 49 мещает при помощи штока 6 магнитореэистор 5 в неоднородном магнитном поле между магнитными полюсами.

Приращение величины сопротивления магнитореэистора 5 (от его перемеще- 4 ния), пропорциональное изменению атмосферного давления, приводит к иэменению коэффициента передачи мостовой схемы таким образом, Что выходной сигнал газоаналиэатора остается неизменным и регистрируется прибором 9.

Начальное положение магниторезистора 5 определяется перемещением его вдоль оси штока 6 в неоднородном магнитном поле с последующей фиксацией магниторезистора 5 на штоке 6 в области максимального градиента напряженности магнитного поля, распределенного вдоль оси штока 6.

Благодаря автоматической компенсации погрешности от изменения атмосферного давления, в предлагаемом газоаналиэаторе значительно повышается точность измерения и упрощается технология настройки.

Как показали испытания, предлагаемый термомагнитный гаэоанализатор обладает технологичностью, простотой и меньшим временем настройки.

Формула изобретения

Термомагнитный газоаналиэатор, содержащий снабженный приемником давления корпус, в котором размещены рабочие и сравнительные камеры с магнитными и ложными полюсами, между которыми расположены чувствительные элементы, образующие измерительную схему, в которую включен резистивный элемент, механически связанный с приемником давления, о т л и ч а ю— шийся тем, что, с целью повышения точности измерения, резистивный элемент выполнен в виде помещенного между магнитными полюсами магниторезистора.

Источники информации, принятые во внимание при экспертизе

1. Павленко В.A. Газоанализаторы.

М., "Машиностроение", 1965, с. 82-89.

2. Авторское свидетельство СССР по заявке М 2723293/18-25, кл. 5 01 N 27/72, 06.02. 79 (прототип) .

857848 фиа1

Составитель Л. Дикая

Техред Н. Ковалева Корректорй. Стец

Редактор О. Малец

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 7232/72 Тираж 907 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,,Ж-35, Раушская наб., д. 4/5
