Устройство для контроля накопителей на подвижных магнитных носителях

Устройство для контроля накопителей на подвижных магнитных носителях

Иллюстрации

Показать все

Реферат



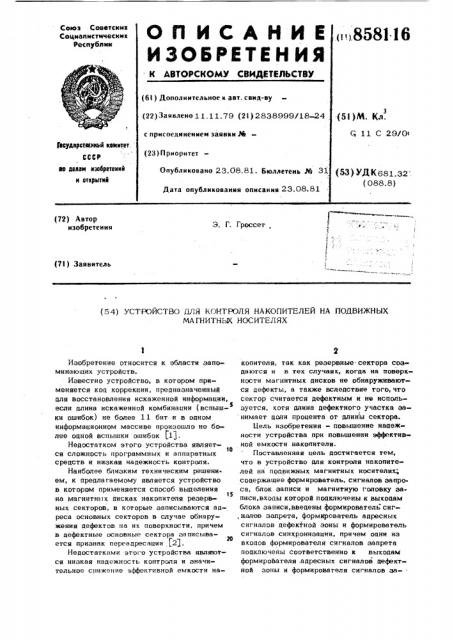

Союз Советскик

Социалистических

Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6т ) Дополнительное к авт. свид-ву (22) Заявлено 11.11.79 (2! ) 2838999/18-24 . (51 }Я. 1(.п.

3 с присоединением заявки ЭЙ

C 11 С 29/0

Гееуйарстеекный кекктет.

СССР (23) Приоритет ао делам лзебретений и открытке

Опубликовано 23.08.81. Бюллетень Юю 31 (53 } УД К 681.32 . (088.8) Дата опубликования описания 23 08.81 (72) Автор изобретения

Э. Г. Гроссет (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАКОПИТЕЛЕЙ НА ПОДВИЖНЫХ

МАГНИТНЫХ НОСИТЕЛЯХ

Изобретение относится к области запоминающих устройств.

Известно устройство, в котором применяется код коррекции, предназначенный для восстановления искаженной информации, если длина искаженной комбинации (вспыш5 ки ошибок) не более 11 бит и в одном информационном массиве произошло не более одной вспышки ошибок $1).

Недостатком этого устройства являег10 ся сложность программных и аппаратных средств и низкая надежность контроля.

Наиболее близким техническим решени. ем, к предлагаемому является устройство в котором применяется способ выделения

l5 на магнитных дисках накопителя резервных секторов, в которые записываются адреса основных секторов в случае обнаружения дефектов на их поверхности, причем в дефектные основные сектора записыва 20 ется признак переадресации (2 .

Недостатками этого устройства являются низкая надежность контроля и значительное снижение эффективной емкости накопителя, так как резервные сектора создаются и в rex случаях, когда на поверхности магнитных дисков не обнаруживаются дефекты, а также вследствие гого, что сектор считается дефектным и нв используется, хотя длина дефектного участка эас нимает доли процента от длины сектора.

Бель изобретения - повышение надежности устройства при повышении эффективной емкости накопителя.

Поставленная цель достигается тем, что в устройство для контроля накопителей на подвижных магнитных носителях содержащее формирователь, сигналов запроса, блок записи и магнитную головку записи,входы которой подключены к выходам блока записи, введены формирователь сиг, налов запрета, формирователь адресных сигналов дефектной зоны и формирователь сигналов синхронизации, причем одни из входов формирователя сигналов запрета подключейы соответственно к выходам формирователя .адресных сигналов дефектной зоны и формирователя сигналов за3 8581 проса, другой вход является входом устройства, а выход соединен с одним из входов блоха записи и формирователя сигналов синхронизации, дрл ой вход и выход которого подключены соответственно к другим выходу и входу блока записи, При этом формирователь сигналов запрета целесообразно выполнить содержащим триггеры, счетчик, шесть элементов

И и два элементFa ИЛИ, причем первые выходы первого и второго триггеров подключены соответственно к первым входам первого и третьего элементов И, а вторые выходы — соответственно к первым входам второго и четвертого элементов И, вторые входы первого, второго, третьего и четвертого элементов И соединены с соответствующими выходами счетчика, выходы первого и второго элементов И подключены соответственно к первому, и ко 2О второму входам первого элемента ИЛИ, а выходы третьего и четвертого элементов И вЂ” соответственно к первому и второму входам второго элемента ИЛИ, выходы элементов ИЛИ соединены соответ- 25 ственно со входами пятого элемента И, выход которого подключен к первым входам триггеров, выход третьего триггера соединен с первым входом шестого элемента И, вторые входы первого, второго 30 и третьего триггеров подключены соответственно к первому, второму и третьему входам формирователя сигналов запрета, второй вход и выход шестого элемента И и счетный вход счетчика соединены соот- 35 ветственно с четвертым входом, с выходом и с пятым входом формирователя сигналов запрета.

На фиг. 1 изображена структурная схема предлагаемого устройства; на фиг. 2 — « схема формирователя сигналов запрета.

Устройство (фиг. 1) содержит формирователь сигналов запроса 1, блок записи

2, магнитную головку 3, формирователь адресных сигналов дефектной зоны 4, фор-45 мирователь сигналов запрета 5 и формирователь сигналов синхронизации 6.

Входы магнитной головки 3 подключены к выходам блока записи 2. Выходы формирователя адресных сигналов дефектной зо- 1О ны 4 соединены соответственно с первым, вторым .й третьим входами формирователя сигналов запрета 5, четвертый вход которого подключен к выходу формирователя сигналов запрета 1, пятый вход является входом устройства, а выход соединен с первыми входами блока записи 2 и формирователя сигналов синхронизации 6. Втсрой вход и выход,формирователя сигналов синхронизации 6 подключены соответственно к выходу. и второму входу блока записи 2.

При этом формирователь сигналов запрега 6 (фиг. 1) выполнен содержащим (фиг. 2) первый 7, второй 8 и третий 9 триггеры, счетчик 10, первый 11, второй

12, третий 13 и четвертый 14 элементы

И, первый 1 5 и второй 1 6 элементы

ИЛИ, пятый 17 и шестой 18 элементы И.

Первые выходы перво-о 7 и второго

8 триггеров подключены соответственно к первым входам первого 11 и третьего 13, элементов И, а вторые выходы — соответственно к первым входам второго 12 и четвертого .14 элементов И. Вторые входы первого 1 1 второго 1 2, третьего

13 и четвертого 14 элементов И соединены с соответствующими выходами счетчика 10. Выходы первого 11 и второго

12 элементов И подключены соответственно к первому и ко второму входам первого элемента ИЛИ 15, а выходы третьего 13 и четвертого 14 элементов И— соответственно к первому и второму входам второго элемента ИЛИ 16. Выходы элементов ИЛИ 15 и 16 соединены соответственно со входами пятого элемента

И 17, выход которого подключен к первым входам триггеров 7, 8 и 9, Выход третьего триггера 9 соединен с первым входом шестого элемента И 18. Вторые входы первого 7, второго 8 и третьего 9 триггеров подключены соответственно к первому, второму и третьему входам фор мирователя сигналов запрета. Второй вход и выход шестогЬ элемента И 18 и счетный вход счетчика 10 соединены соответственно с четвертым входом, с выходом и с пятым входом формирователя сигналов запрета.

Устройство работает следующим образом.

В устройство информация поступает по байтно в параллельном коде и преобразуется блоком .записи 6 в последовательный код для записи в накопи ель при помощи магнитной головки 3 (фиг. 1). После преобразования очередного байта информации формирователь сигналов запроса 1 выдает сигнал запроса, свидетельствующий о необходимости получения следующего байта информации.

В пакетах накопителей на магнитных дисках часто одна сторона одного диска полностью используется для записи служебной информации- инхросерии. Эту сторону

5 8581 диска называют синхроповерхностью. В запоминающих устройстввк на магнитнык дисках несколько магнитных головок соединены вместе и устанавливаются позиционером нв один цилиндр. Синхроголовка при этом установлена на синхроцорожку, соответствующую этому цилинцру. Синхроимпульсы могут быть записаны частотой, меньшей частоты информационного сигнала, т.е. в промежутках между синкроим- 1О пульсами может быть записана информацияномер дефектной дорожки и протяженность дефектной зоны. Эта информация может быть расположена таким образом, что окончание ее воспроизведения буцет сов- 1 падать во времени с .началом дефектной зоны на информационной цорожке, когда в формирователь ацреснык сигналов дефектной зоны 4 поступает информация об адресе дефектной зоны на информационной 20 цорожке накопителя на магнитных цискак, на его выходах формируются соответствующие сигналы, поступающие на вхоцы формирователя сигналов запрета 5, который осуществляет сравнение ацреса цефектной информационной цорожки, считанного с синхроцорожки, с ацресом выбранной дорожки. При совпадении адресов формирователь адресных сигналов дефектной зоны

4 выдает разрешающие сигналы, в, =л;ль- зо тате чего нв первый и второй вкоцы срмирователя сигналов запрета 5 поступают сигналы, соцержащие информацию о цлине цефектной эоны (B 6aйта a) . При этом (фиг. 2) устанавливается в ециничное -o- 3g стояние третий триггер 9,выхоцной сигнал которого запрещает прохожцс е сигналов запроса на запись следующего байта, поступающих с выхода формирователя сигналов запроса 1 (фиг. 1) на четвер- 4О тый вхоц формирователя сигналов запрета

5, через шестой элемент И 18 (фиг. 2).

Информация (в байтах) о длине дефектной зоны переписывается в первый 7 и второй

8 триггеры (фиг. 2). 45

На счетный вкоц счетчика 10 поступают импульсы, период которых соответст--ауег времени записи (воспроиэвецения) одного байта. При совпадении содержимого 5ц триггеров 7 и 8 с соцержимым счетчика

10 первый 11, второй 12, третий 13 и четвертый 14 элементы И элементы ИЛИ

15 и 16 и пятый элемент И 17 выцвют сигнал, свицетельствующий об окончании цефектной зоны на информационной дорожке. Этот сигнал сбрасывает третий триггер 9. После этого через шестой элемент

16 ь

И 18 могут поступать си-.налы запроса следующего байта нв запись в накопитель.

Формирователь сигналов синхронизации

6 (фиг. 1) предназначен цля выработки служебной информации цля записи нв информационной дорожке. Эта служебная информация должна отличаться от обычной информации, чтобы при воспроизведении ее можно было распознать. Если информация в накопитель записана способом частотной модуляции, при ко ором в информационной последовательности встречаются сигналы длительностью Т и 2Т, то служебную информацию целесообразно представлять перепадами длительности 1,5Т, 1,5Т;

1,5Т; 1,5 Т; Т:Т (первый способ) . Если информация в накопитель записана способом модифицированной частотой модуля» ции, то целесообразно служебную информацию записывать перепадами 1,5Т;

2Т; 1,5Т; 2Т; Т (второй способ). Перепады l,Ò в служебной информации при записи первым способом и перепад Т в служебной информации при записи вторым способом предназначены цля того, чтобы цлииа служебной информации, записываемой на дефектное место информационной дорожки, была кратна байту. После появления на выходе формирователя сигналов синхронизации 6 (фиг. 1) служебной информации он устанавливается B исходное состояние.

Технико-экономическое преимущество прецлагвемого устройства заключается в его более высокой надежности при повышении по сравнению с известным эффективной емкости накопителя.

Формула изобретен ия

1. Устройство цля контроля накопителей на поцвижных магнитных носителях, содержащее формирователь сигналов запроса, блок записи и магнитную головку записи, вкоцы которой подключены к выхоцам блока записи, о т л и ч а ю щ е е с я тем, что, с целью повышения нацежности устройства, оно содержит формирователь сигналов запрета, формирователь адресных .сигналов цефектной зоны и формирователь сигналов синкронизации, причем одни иэ входов формирователя сигналов за- прета подключены соответственно к выхоцам формирователя ацресных сигналов дефектной зоны и формирователя сигналов запроса, другой вход является входом устройства, в выкрц соединен с одним иэ вхо8881 дов блока записи и формирователя сигналов синхронизации, другой вход и выход которого подкпючены соответственно к другим выходу и входу блока записи.

2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что формирователь сигналов запрета содержит триггеры, счетчик, шесть элементов И и элементы ИЛИ, причем первые выходы первого и второго триггеров подключены соответственно к первым входам первого и третьего элементов И, а вторые выходы - соответственно к первым входам второго и четвертого элементов И, вторые входы первого, второго, третьего и четвертого элементов 1s

И соединены с соответствующими выходами счетчика, выходы первого и второго элементов И подключены соответственно к первому и ко второму входам первого элемента ИЛИ, а выходы третьего и четвер- go того элементов И вЂ” соответственно к первому и второму входам второго элемента

16 8

ИЛИ, выходы элементов ИЛИ соединены соответственно со входами пятого элемента И, выход которого подключен к пер вым входам триггеров выход третьего триггера соединен с первым входом шестого элемента И, вторь е входы перрого I второго и третьего триггеров подключены соответственно к первому, второму и третьему входам формирователя сигналов запрета, второй вход и выход шестого элемента И и счетный вход счетчика соединены соответственно с четвертым входом, с выходом и с пятым входом формирователя сигналов запрета.

Источники информации, принятые во внимание при экспертизе

1. Международный стандарт-проект

1 SO/335 5653. Перевод М 2654, 1 978.

2. Патент Великобритании М 138467, кл. 4С, 22.01.75 (прототип). фиг, 1
