Реферат



Союз Советских

Социалистических

Республнк

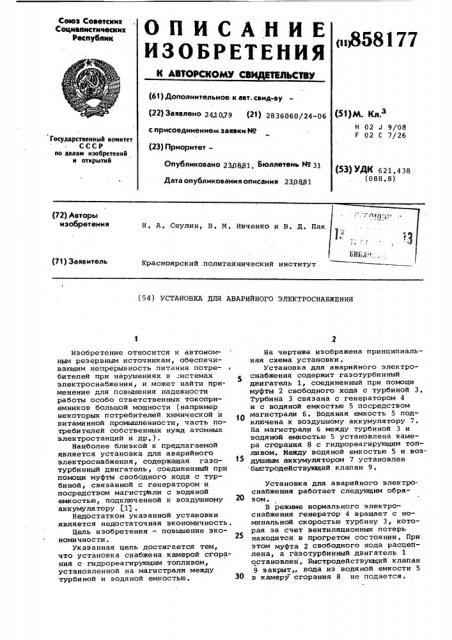

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ТИЛЬСТВУ п 358177 (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено 241079 (21) 2836060/24-06 (51)M. Кл.

H 02 J 9/08

F 02 С 7/26 с присоединением заявки Ио

{23) ПриоритетГосударственный комитет

СССР ио делам изобретений и открытий

Опубликовано 23.08,81, Бюллетень Н9 31

Дата опубликования описания 230881 (53) УДК 621.438 (088.8) (54) УСТАНОВКА ДЛЯ АВАРИЙНОГО ЭЛЕКТРОСНАБЖЕНИЯ

Изобретение относится к автономнЫм резервным источникам, обеспечивающим непрерывность питания потребителей при нарушениях в .истемах электроснабжения, и может найти применение для повышения надежности работы особо ответственных токоприемников большой мощности (например некоторых потребителей. химической и витаминной промышленности, часть потребителей собственных нужд атомных электростанций и др,).

Наиболее близкой к предлагаемой является установка для аварийного электроснабжения, содержащая газотурбинный двигатель, соединенный при помощи муфты свободного хода с турбиной, связанной с генератором и посредством магистрали с водяной емкостью, подключенной к воздушному аккумулятору (11 .

Недостатком указанной установки является недостаточная экономичность, Цель изобретения — повышение экономичности.

Укаэанная цель достигается тем, что установка снабжена камерой сгорания с гидрореагирующим топливом, установленной на магистрали между турбиной и водяной емкостью.

На чертеже изображена принципиальная схема установки, Установка для аварийного электроснабжения содержит газотурбинный двигатель 1, соединенный при помощи муфты 2 свободного хода с турбиной 3, Турбина 3 связана с генератором 4 и с водяной емкостью 5 посредством

1О магистрали 6. Водяная емкость 5 подключена к воздушному аккумулятору 7, На магистрали 6 между турбиной 3 и водяной емкостью 5 установлена камера сгорания 8 с гидрореагирующим топливом. Между водяной емкостью 5 и воздушным аккумулятором 7 установлен быстродействующий клапан 9, Установка для аварийного электроснабжения работает следующим обра2О зом.

В режиме нормального электроснабжения генератор 4 вращает с номинальной скоростью турбину 3, которая за счет вентиляционных потерь находится в прогретом состоянии, При этом муфта 2 свободного хода расцеплена, а газотурбинный двигатель 1 остановлен, Быстродействующий клапан

9 закрыт„ вода из водяной емкости 5 в камеру сгорания 8 не подается.

858177

При нарушениях в системе электроснабжения. открытием быстродействующего клапана 9 в камеру сгорания 8 подается вода из водяной емкости 5, а также подается команда на запуск .азотурбинного двигателя 1, Поддержание вращения генератора 4 с момента нарушения в системе электроснабжения до окончания пуска газотурбинного двигателя 1 (примерно 100-150 с) производится за счет подачи в турбину 3 рабочего тела, получаемого из камеры сгорания. 8. После достижения газотурбинным двигателем 1 номинальной скорости происходит включение муфты

2 свободного хода, а нугразка генератора 4 переводится с турби- 15 ны 3 на газотурбинный двигатель 3..

Предлагаемая установка позволяет сократить объемы водяной и воздушных gg емкостей, расходы на сжатие и восполнение утечек воздуха воздушной емкости, повысить экономичность.

Формула изобретения

Установка для аварийного электроснабжения, содержащая газотурбинный двигатель, соединенный при помощи муфты свободного хода с турбиной, связанной с генератором и посредством магистрали с водяной емкостью, подключенной к воздушному аккумулято- ру, отличающаяся тем, что, с целью повышения экономичности, установка снабжена камерой сгорания с гидрореагирующим топливом, установленной на магистрали между турбиной и водяной емкостью.

Источники информации, принятые во внимание при экспертизе

1, Заявка ФРГ Р 1438690, кл. Н 02 3 9/08, 1973.
