Союз Советских

Социалистических

Республик

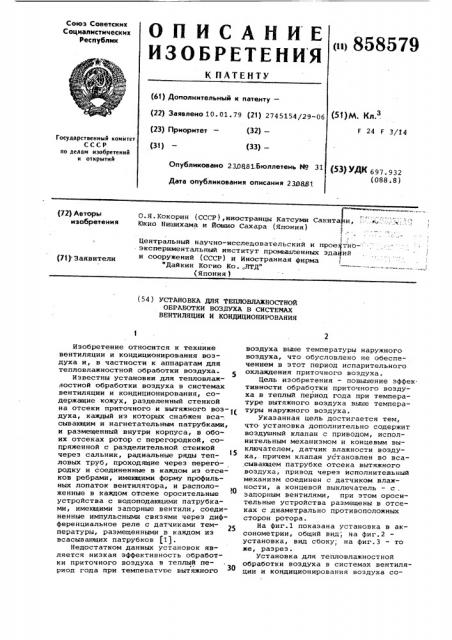

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Ф

К ПАТЕНТУ (61) Дополнительный к патенту— (22) Заявлено 10.01.79 (21) 2745154/29-06 (1)M

F 24 F 3/14 (23) Приоритет — (32)—

Государственный комитет

СССР по делам изобретений и открытий (33)— (31) Опубликоваио 23.0881.Бюллетень М 31

Дата опубликования описания 239881 (5З) УДК 697. 932 (088.8) О.Я.Кокорин (CCCP),èÿîñòðàíöû Катсуми Сакита и, Юкио Нишихама и йошио Сахара (Япония) 1 (72) Авторы изобретения

Центральный научно-исследовательский и проектно-: экспериментальный институт промышленных зда ий и сооружений (СССР) и Иностранная фирма

"Дайкин Когио Ко. ЛТД" (Япония) (71) Заявители (54 ) УСТАНОВКА ДЛЯ ТЕПЛОВЛАЕНОСТНОИ

ОБРАБОТКИ ВОЗ,ПУХА В СИСТЕМАХ

ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ

Изобретение относится к технике вентиляции и кондиционирования воздуха и, в частности к аппаратам для тепловлажностной обработки воздуха.

Известны установки для тепловлажиостной обработки воздуха в системах вентиляции и кондиционирования, содержащие кожух, разделенный стенкой на отсеки приточного и вытяжного воз- 1 духа, каждый иэ которых снабжен вса-. сывающим и нагнетательным патрубками, и размещенный внутри корпуса, в обоих отсеках ротор с перегородкой, сопряженной с разделительной стенкой через сальник, радиальные ряды тепловых труб, проходящие через перегородку и соединенные в кажцом из отсеков ребрами, имеющими форму профильных лопаток вентилятора, и расположенные в каждом отсеке оросительные устройства с водоподающими патрубками, имеющими запорные вентили, соединенные импульсными связями через дифференциальное реле с датчиками температуры, размещенными в каждом из всасывающих патрубков (1).

Недостатком данных установок является низкая эффективность обработки приточного воздуха в теплый период года при темпеоатчое вытяжного воздуха выше температуры наружного воздуха, что обусловлено не обеспечением в этот период испарительного охлаждения приточного воздуха.

Цель изобретения — повышение зффек. тивности обработки приточного воздуха в теплый период года при температуре вытяжного воздуха выше температуры наружного воздуха.

Указанная цель достигается тем, что установка дополнительно содержит воздушный клапан с приводом, исполнительным механизмом и концевым выключателем, датчик влажности воздуха,.причем клапан установлен во вса.сывающем патрубке отсека вытяжного воздуха, привод через исполнительный механизм соединен с датчиком влажности, а концевой выключатель — с . запорным вентилями, при этом оросительные устройства размещены в отсеках с диаметрально противоположных сторон ротора.

На фиг.1 показана установка в аксонометрии, общий вид, на фиг.2 установка, вид сбоку; на фиг.3 — то же, разрез.

Установка для тепловлажностной обработки воздуха в системах вентиляции и кондиционирования воздуха со858579 держит кожух 1, разделенный стенкой

2 на отсеки 3 и 4 приточного и вытяжного воздуха, каждый иэ которых снабжен всасывающим и нагнетательным патрубками 5,6, и размещенный внутри корпуса, в обоих отсеках ротор 7 с перегородкой 8, сопряженной с разделительной стенкой 2 через сальник 9„ радиальные ряды тепловых труб 10, проходящие через перегородку 8 и соединенные в каждом иэ отсеков ребрами 11, имеющими форму профильных лопаток вентилятора, и расположенные в каждом отсеке оросительные устройства 12 с водоподающими патрубками 13, имеющими запорные вентили

14, соединенные импульсными связями

15 через дифференциальное реле 16 с датчиками температуры 17, размещенными в каждом из всасывающих патрубков 5.

Кроме того, установка содержит воздушный клапан 18 с приводом 19, исполнительным механизмом 20 и концевым выключателем 21, датчик 22 влажности воздуха, причем клапан 18 установлен во всасывающем патрубке

5 отсека 4 вытяжного воздуха, привод

19 через исполнительный механизм 20 соединен с датчиком 22 влажности, а концевой выключатель 21 — с запорными вентилями 14, при этом оросительные устройства 12 размещены в отсеках 3 и 4 с диаметрально противоположных сторон ротора 7.

Во вращение ротор 7 приводится электродвигателем 23.

Установка работает следующим образом.

При включении электродвигателя 23 атмосферный воздух через всасывающий патрубок 5 отсека 3 и вытяжной воздух помещения через всасывающий патрубок 5 отсека 4 поступает в кожух

1.

Затем транспортирование через ротор 7 воздушных потоков обеспечивается за счет захвата воздуха вращающимися тепловыми трубами 10, заполненными рабочим веществом, закрепленными в ребрах 11 по форме профильных лопаток,и идут раздельно по отсеку 3 для приточного воздуха, по отсеку 4 для вытяжного воздуха, благодаря конструкции разделительной стенки 2, перегородки 8, примыкающей по периферии, через сальник 9.

Рабочее вещество испаряется в тепловой трубе 10 в той части ротора 7, где имеет место более высокая температура воздушного потока.

В холодный период года вытяжной воздух, проходящий по отсеку 4, имеет более высокую температуру по сравнению с холодным наружным воздухом, проходящим по отсеку 3.

На испарение рабочего вещества отнимается тепло от воздушного потока в отсеке 4 с более высокой твмперату10

20 рой и зто тепло переносится в трубах газообразным рабочим веществом в ту часть ротора 7, которая омывается воздушным потоком с низкой температурой. В этой части тепловых труб 10 происходит процесс конденсации рабочего вещества и выделяется тепло фазового перехода, передается на нагрев холодного воздуха.

В целях осуществления вентиляции в помещения всегца подается наружный воздух, который нужно греть в установке в холодное время года и увлажнять и охлаждать в теплое время года °

В холодное время года вытяжной воздух имеет более высокую температуру по сравнению с наружным воздухом.Поэтому через установку проходят оба потока воздуха и осуществляется нагрев приточного воздуха. В теплое время года, когда выбросной воздух имеет высокую температуру и влажность, целесообразно осуществлять испарительное охлаждение только приточного вохдуха. Цля этого режима предусмотрен автоматический контроль влажности воздуха с помощью датчика

22. При возрастании влажности внутреннего воздуха датчик 22 подает команду на исполнительный механизм 20, который закрывает воздушный клапан

18 и прекращается поступление вытяжного воздуха в установку.

При полном закрытии воздушного клапана 18 срабатывает концевой выключатель 21, который передает сигнал на открытие запорного вентиля 14 на патрубке 13 и обеспечивается поступление воды к оросительному устройству 12, через которое мелко диспергированная вода поступает на поверхность тепловых труб 10 той части ро4О тора 7, где по отсеку 3 проходит приточный воздух.

Если в теплый период года температура наружного воздуха выше температуры выбросного воздуха, то может оказаться целесообразным отводить тепло от приточного воздуха с помощью вытяжного воздуха. В этом режиме датчик 22 отключается, а воздушный клапан 18 остается в открытом положении и вытяжной воздух поступает к ротору

7.

По команде датчиков 17 температуры, через дифференциальное реле 16 по импульсной связи 15 открывается запорный вентиль 14 и по патрубку 13 к оросительным устройствам 12 подается вода для испарительного охлаждения выбросного и приточного воздуха. Через тепловые трубы 10 тепло от приточного воздуха передается к более холодному вытяжному воздуху. Реверсивность работы тепловых труб 10 достигается горизонтальной установкой.

Благодаря выполнению установки с клапаном 18, имеющим привод, испол858579

Формула изобретения

Г

I !

Фиг, 1 йительный механизм, и с датчиком влажности, обеспечивается; более эффективное охлаждение приточного воздуха, з" счет расширения использования испарительного охлаждения.

Установка для тепловлажностной об-. работки воздуха в системах вентиляции и кондиционирования, содержащая кожух, разделенный стенкой на отсеки приточного и вытяжного воздуха, каждый из которых снабжен всасывающим и нагнетательным патрубками, и размещенный внутри корпуса, в обоих отсеках ро- !5 тор с перегородкой, сопряженной с разделительной стенкой через сальник, радиальные ряды тепловых труб, проходящие через перегородку и соединенные в каждом иэ отсеков ребрами, име-2О ющими форму профильных лопаток вентилятора, и расположенные в каждом от-! секе оросительные устройства .с водо- подакщими патрубками, имеющими запорные вентили, соединенные импульсными

25 связями через дифференциальное реле

\ с датчиками температуры, размещенными в каждом из всасывающих патрубков, отличающаяся .тем, что, с целью повышения эффективности обработки приточного воздуха в теплый период года при температуре вытяжного воздуха выше температуры наружного воздуха, установка дополнительно содержит воздушный клапан с приводом, исполнительным механизмом и концевым выключателем, датчик влажности воздуха, прЪ чем клапан установлен во всасывающем патрубке отсека вытяжного воздуха, привод через исполнительный механизм соединен с датчиком влажности, а концевой выключатель — c эапорными венти.лями, при этом оросительные устройства размещены в отсеках с диаметрально противоположных сторон роторае

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 491016, кл. F 28 D 15/00, 1973.

858579

Фиа 2! б

I

ФигЗ
