Реферат



Союз Советскик

Социалмстическик

Республик

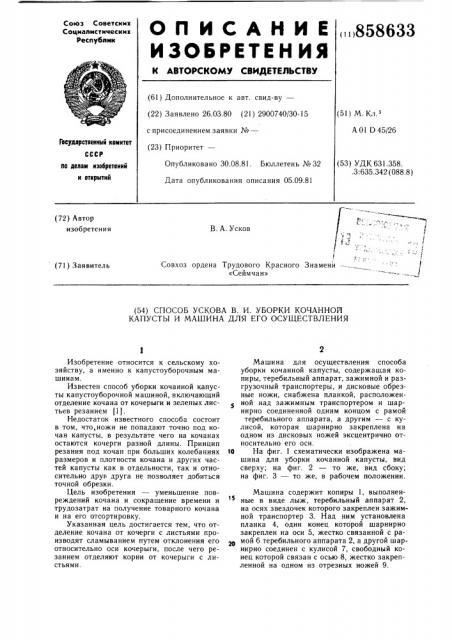

О П И С А Н И Е „„858633

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.03.80 (21) 2900740/30-!5 с присоединением заявки №вЂ” (23) Приоритет— (5I ) М Кл з

АOI D 45/26

Гесударстееннмй комитет (53) УДК 631.358. .3:635.342 (088.8) Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 05.09.81 по делам изобретений и еткрмтий (72) Автор изобретения

В. А. Усков!

r °

Совхоз ордена Трудового Красного Знамени

«Сеймчан» (71) Заявитель (54) СПОСОБ УСКОВА В. И. УБОРКИ КОЧАННОЙ

КАПУСТЫ И МАШИНА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Изобретение относится к сельскому хозяйству, а именно к капустоуборочным машинамм.

Известен способ уборки кочанной капусты капустоуборочной машиной, включающий отделение кочана от кочерыги и зеленых листьев резанием (1) .

Недостаток известного способа состоит в том, что,ножи не попадают точно под кочан капусты, в результате чего на кочанах остаются кочерги разной длины. Принцип резания под кочан при больших колебаниях размеров и плотности кочана и других частей капусты как в отдельности, так и относительно друг друга не позволяет добиться точной обрезки.

Цель изобретения — уменьшение повреждений кочана и сокращение времени и трудозатрат на получение товарного кочана и на его отсортировку.

Указанная цель достигается тем, что отделение кочана от кочерги с листьями производят сламыванием путем отклонения его относительно оси кочерыги, после чего резанием отделяют корни от кочерыги с листьями.

Машина для осуществления способа уборки кочанной капусты, содержащая копиры, теребильный аппарат, зажимной и разгрузочный транспортеры, и дисковые обрезные ножи, снабжена планкой, расположенной над зажимным транспортером и шарнирно соединенной одним концом с рамой теребильного аппарата, а другим — с кулисой, которая шарнирно закреплена на одном из дисковых ножей эксцентрично относительно его оси.

10 На фиг. 1 схематически изображена машина для уборки кочанной капусты, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, в рабочем положении.

Машина содержит копиры 1, выполненные в виде лыж, теребильный аппарат 2, на осях звездочек которого закреплен зажимной транспортер 3. Над ним установлена планка 4, один конец которой шарнирно закреплен на оси 5, жестко связанной с раз1 мой 6 теребильного аппарата 2, а другой шарнирно соединен с кулисой 7, свободный конец которой связан с осью 8, жестко закрепленной на одном из отрезных ножей 9.

858633

Перпендикулярно теребильному аппарату 2 расположены разгрузочные транспортеры 10 (для товарных кочанов) и 11 (для кочерыг с зелеными листьями). Под отрезными дисковыми ножами 9 расположен бункер 12 для отрезанных корней.

Машина работает следующим образом.

При движении вдоль рядка копиры 1 поднимают листья и направляют кочан в ручей теребильного аппарата 2, последний захватывает цепями за кочерыгу, выдергивает кочан из почвы и подает к зажимному транспортеру 3, а тот, в свою очередь, дополнительно зажимает цепями за кочерыгу, капусты и подает кочан к планке 4. Планка, совершающая возвратно-колебательное движение вместе с ножом 9, давит на кочан капусты и отклоняет его в сторону до сламывания, сламывает его и сбрасывает на разгрузочный траспортер 10, кочерыги с корнями продолжают двигаться к отрезным дисковым ножам 9. Ножи отрезают корни от кочерыги и сбрасывают кочерыги с оставшимися на них зелеными листьями на транспортер 1, а корни падают в бункер 12, затем они кучами выбрасываются на поле.

Отсортировку кочана получают за счет подбора амплитуды колебаний .планки путем изменения длины кулисы.

Использование предлагаемого способа уборки кочанной капусты и машины для его осуществления обеспечивает по сравнению с существующими способами и машинами более полное отделение кочана от кочерыги и зеленых листьев при меньшем повреждении кочана; отсортировку стандартного кочана; сокращение времени и трудозатрат за счет исключения работ по очистке капусты до получения товарного кочана.

Формула изобретения

1. Способ уборки кочанной капусты, включающий отделение кочана от кочерыги и зеленых листьев резанием, отличающийся тем, что, с целью уменьшения повреждений кочана и сокращения времени и трудозатрат на получение товарного кочана и его отсортировку, отделение кочана от кочерыги с листьями производят сламыванием путем отклонения его относительно оси кочерыги, после чего резанием отделяют корни от кочерыги с листьями.

2. Машина для осуществления способа по п. 1, включающая копиры, теребильный аппарат, зажимной и разгрузочный транспортеры и дисковые обрезные ножи, отличающаяся тем, что она снабжена планкой, расположенной над зажимным транспортером и шарнирно соединенной одним концом с рамой теребильного аппарата, а другим— с кулисой, которая шарнирно закреплена на одном из дисковых ножей эксцентрично относительно его ocu.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 174883, кл. А 01 D 45/26, 1964.
