Реферат

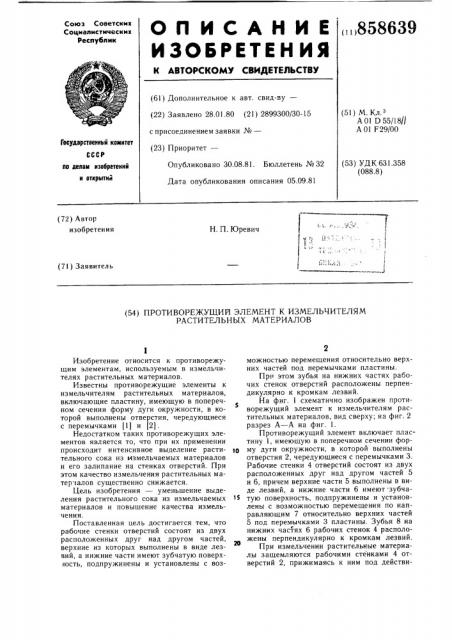

О Il И С А Н И Е „„858639

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.01.80 (21) 2899300/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

А 01 D 55/18//

А 01 F29/00

Гасударственный камнтет (53) УДК 631.358 (088.8) Опубликовано 30.08.81. Бюллетень №32

Дата опубликования описания 05.09.81 по делам нзебретеннй н вткрмтнй (72) Автор изобретения

Н. П.Юревич и ! (71) Заявитель (54) ПРОТИВОРЕЖУЩИЙ ЭЛЕМЕНТ К ИЗМЕЛЬЧИТЕЛЯМ

РАСТИТЕЛЬНЫХ МАТЕРИАЛОВ

Изобретение относится к противорежущим элементам, используемым в измельчителях растительных материалов.

Известны противорежущие элементы к измельчителям растительных материалов, включающие пластину, имеющую в поперечном сечении форму дуги окружности, в которой выполнены отверстия, чередующиеся с перемычками (1) и (2).

Недостатком таких противорежущих элементов является то, что при их применении происходит интенсивное выделение растительного сока из измельчаемых материалов и его залипание на стенках отверстий. При этом качество измельчения растительных матер «алов существенно снижается.

Цель изобретения — уменьшение выделения растительного сока из измельчаемых материалов и повышение качества измельчения.

Поставленная цель достигается тем, что рабочие стенки отверстий состоят из двух расположенных друг над другом частей, верхние из которых выполнены в виде лезвий, а нижние части имеют зубчатую поверхность, подпружинены и установлены с возможностью перемещения относительно верхних частей под перемычками пластины.

При этом зубья на нижних частях рабочих стенок отверстий расположены перпендикулярно к кромкам лезвий.

На фиг. 1 схематично изображен противорежущий элемент к измельчителям растительных материалов, вид сверху; на фиг. 2 разрез А — А на фиг. 1.

Противорежущий элемент включает пластину 1, имеющую в поперечном сечении форму дуги окружности, в которой выполнены отверстия 2, чередующиеся с перемычками 3.

Рабочие стенки 4 отверстий состоят из двух расположенных друг над другом частей 5 и 6, причем верхние части 5 выполнены в виде лезвий, а нижние части 6 имеют зубчатую поверхность, подпружинены и установлены с возможностью перемещения по направляющим 7 относительно верхних частей

5 под перемычками 3 пластины. Зубья 8 на нижних частях 6 рабочих стенок 4 расположены перпендикулярно к кромкам лезвий.

При измельчении растительные материалы защемляются рабочими стенками 4 отверстий 2, прижимаясь к ним под действи858639

Фиг.1

Составитель A. Нефедов

Редактор E. Папп Техред А. Бойкас Корректор Ю. Макаренко

3 аказ 7347/3 Тираж 700 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ем сил аэродинамического давления воздушного потока, создаваемого режущим ротором.

Поскольку силы аэродинамического давления превышают величину усилия, при котором происходит выделение растительного сока и на которое отрегулированы пружины нижних частей 6, то последние под действием названных сил, сжимающих пружины, отходят под перемычки 3. В результате этого лезвиями верхних частей 5 осуществляется перерезание растительного материала, сопровождающееся минимальным выделением растительного сока. При этоом перерезанные частицы материала, перемещаясь по зубчатой поверхности нижних частей 6, подвергаются дополнительному расщеплению вдоль волокон, что значительно 1s улучшает качество измельчения.

Благодаря наличию пружин, поджимающих нижние части рабочих стенок в направлении центра отверстий 2, обеспечивается следящее действие данного противорежущего го элемента в зависимости от количества подаваемой на измельчение массы растительного материала.

Формула изобретения

1. Противодействующий элемент к измельчителям растительных материалов, г5

8 1 включающий пластину, имеющую в поперечном сечении форму дуги окружности, в которой выполнены отверстия, чередующиеся с перемычками, отличающийся тем, что, с целью уменьшения выделения растительного сока из измельчаемых материалов и повышения качества измельчения, рабочие стенки отверстий состоят из двух расположенных друг над другом частей, верхние из которых выполнены в виде лезвий, а нижние части имеют зубчатую поверхность, подпружинены и установлены с возможностью перемещения относительно верхних частей под перемычками пластин.

2. Элемент по п. 1, отличающийся тем, что зубья на нижних частях рабочих стенок отверстий расположены перпендикулярно к кромкам лезвий.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 570341, кл. А 01 D 55/18, 1975.

2. Патент США ¹ 35253?5, кл. 146-117, 1970 (прототип).
