Реферат

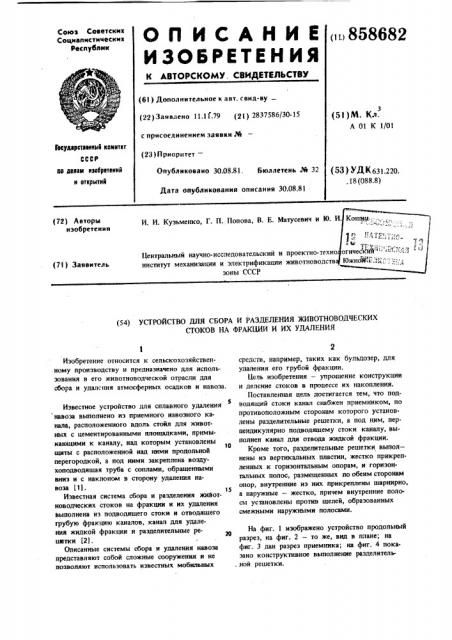

О П И С А Н И Е „858682

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Союз Советски к

Соцнапнстнческнх (ееспублнк (61) Дополнительное к авт. свил-ву (22) Заявлено 11.1f.79 (21) 2837586/30-15 с присоединением заявки М (23) Приоритет— (51) М. Кл.

А 01 К 1/01

Гасударственный квинтет

СССР

AD авяаи нзобретеннй н вткрытнй

Опубликовано 30.08,81. Бюллетень Ж 32

Дата опубликования описания 30.08.81 (5З ) Уд К631.220.. 18 (088.8) (72) Авторы изобретения

И. И. Кузьменко, Г. П. Попова, В. Е. Матусевич и Ю.

Центральный научно-исследовательский и проектно-техно институт механизации и электрификации животноводств зоны СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРА И РАЗДЕЛЕНИЯ ЖИВОТНОВОДЧЕСКИХ

СТОКОВ НА ФРАКЦИИ И ИХ УДАЛЕНИЯ

Известное устройство для сплавного удаления навоза выполнено из приемного навозного канала, расположенного вдоль стойл для животных с цементированными площадками, примыкающими к каналу, над которым установлены

1О щиты с расположенной над ними продольной перегородкои, а под ними закреплена воэдухоподводящая труба с соплами, обращенными вниз и с наклоном в сторону удаления навоза (11.

Известная система сбора и разделения животноводческих стоков на фракции и их удаления

Выполнена из подводящего стоки и отводящего грубую фракцию каналов, канал для удаления жидкой фракции и разделительные реиепсе (2) .

Описанные системы сбора и удаления навоза представляют собой сложные сооружения и не позволяют использовать известных мобильных

На фиг. 1 изображено устройство продольный разрез, на фиг. 2 — то же, вид в плане; на фиг. 3 дан разрез приемника; на фиг. 4 показано конструктивное выполнение разделительной решетки

Изобретение относится к сельскохозяйственному производству и предназначено для использования в его животноводческой отрасли для сбора и удаления атмосферных осадков и навоза. средств, например, таких как бульдозер, для удаления его грубой фракции.

Цель изобретения — упрощение конструкции и деление стоков в процессе их накопления.

Поставленная цель достигается тем, что подводящий стоки канал снабжен приемником, по противоположным сторонам которого установлены разделительные решетки, а под ннм, пер ендикулярно подводящему стоки каналу, выполнен канал для отвода жидкой фракции.

Кроме того, разделительные решетки выполнены нз вертикальных пластин, жестко прикрепленных к горизонтальным опорам, и горизонтальных полос, размещенных по обеим сторонам опор, внутренние из иих прикреплены шарнирно, а наружные — жестко, причем внутренние полосы установлены против щелей, образованных смежными наружными полосами.

858682

4 риоцильдотами вотелы

1, Устройство для сбора и разделения животноводческих стоков на фракции и нх удаления, содержащее подводящий стоки и отводящий грубую фракцию каналы, канал для удаления жидкой фракции и разделительные решетки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и деления стоков в процессе их накопления, подводящии стоки канал снабжен приемником, по противоположным сторонам которого установлены разделительные решетки, а под ним, перпендикулярно подводящему стоки каналу, выполнен канал для отвода жидкой фракции.

2. Устройство по п. 1, о т л и ч а ю ш ее с я тем, что разделительные решетки выполнены из вертикальных пластин, жестко прикрепленных к горизонтальным опорам, и горизонтальных полос, размещенных по обеим сторонам опор, внутренние из них прикреплены шар30 ннрно, а наружные — жестко, причем внутренние полосы установлены против щелей, образованных смежными наружными полосами.

Источники информации, 35 принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 643132, кл, А 01 К 1/01, 1977.

2. Авторское свидетельство СССР У 613744, кл. А 01 К 1 01, 1975.

Устройство для сбора и разделения животно- ков по мере накопления в приемнике пе водческих стоков на фракции и их удаления чески удаляется за пределы площадки бу выполнено из подводящего стоки канала 1, зе ром. отводящего грубую фракцию канала 2, прием- Система позволяет минимальными затра ника 3 стоков и канала 4 длЯ отвода жидкой достичь сбора, разделения на фракции жи фракции. Каналы 1 и 2 выполнены по шири- новодческих стоков и удалить их за пред не рабочего органа бульдозера, что обусловлено площадки содержания животных необходимостью испольэовать последний для удаления грубой фракции стоков. Приемник 3 выполнен в виде заглубленной емкости и рас- 10 <р о р м у л а и з î Q р е т е н и я положен между каналами 1 и 2. По противоположным его сторонам установлены разделительные решетки 5 и образованы колодцы 6 для сбора жидкой фракции, а под ним, перпендикулярно подводящему стоки каналу 1, расположен канал 4, сообщающийся с колодцами 6. Разделительные решетки 5 выполнены из вертикальных пластин 7, жестко прикрепленных к горизонтальным опорам 8, и горизонтальных полос 9, размещенных по обеим сторонам опор 8, и внутренние из них закреплены на опорах шарнирно, а наружные— жестко, причем, внутренние полосы расположены так, что перекрывают собой щели, образованные наружными полосами.

Выполнение каналов 1, 2 н приемника 3 стоков по ширине рабочего органа бульдозера позволяет использовать мобильные средства для удаления грубой фракции навоза и тем самым исключается полностью необходимость в специальных технических средствах для этой це JBI.

Работает устройство в такой последовательности, Стоки животных и атмосферные осадки поступают в подводящий канал 1 и далее в приемник 3, в котором через решетки 5 в колодцы 6 выделяется жидкая фракция и отводится каналом 4 за пределы площадки содержания животных. Грубая же фракция сто858682
