Способ кавернографии

Способ кавернографии

Иллюстрации

Показать все

Реферат

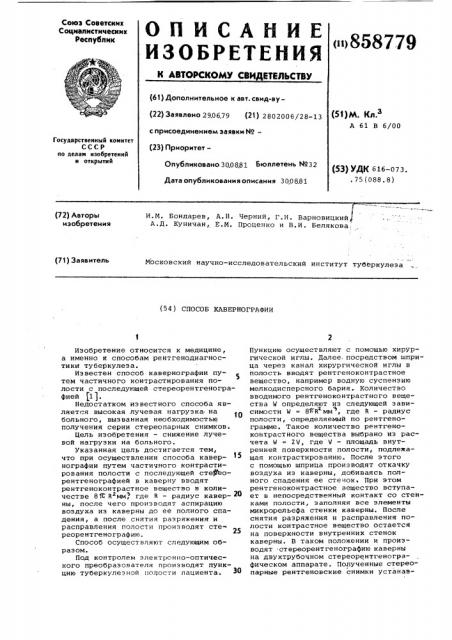

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик р >858779 (61) Дополнительное к авт. свид-ву(22) Заявлено 2906.79 (2! ) 2802006/28-13 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 300881 Бюллетень №32

Дата опубликования описания 300881 (51)М. Кл.3

A 61 В 6/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 616-073.. 75 (088. 8) И.М. Бондарев, А.H. Черний, Г.И. Варновицкий

А.Д. Куничан, Е.М. Проценко и В.И. Белякова, (72) Авторы изобретения

Московский научно-исследовательский институт туберкулеза (71) Заявитель (54) СПОСОБ КАВЕРНОГРАФИИ

Изобретение относится к медицине, а именно к способам рентгенодиагностики туберкулеза.

Известен способ кавернографии пу5 тем частичного контрастирования полости с последующей стереорентгенографией (1 ).

Недостатком известного способа является высокая лучевая нагрузка на больного, вызванная необходимостью получения серии стереопарных снимков.

Цель изобретения — снижение лучевой нагрузки на больного.

Укаэанная цель достигается тем, что при осуществлении способа кавернографии путем частичного контрастирования полости с последующей стефЬорентгенографией в каверну вводят рентгеноконтрастное вещество в количестве 8и R ммз где R — радиус кавер- о ны, после чего производят аспирацию воздуха из каверны до ее полного спадения, а после снятия разряжения и расправления полости производят сте реорентгенографию.

Способ осуществляют следующим образом.

Под контролем электронно-оптического преобразователя производят пункцию туберкулезной полости пациента.

Пункцию осуществляют с помощью хирургической иглы. Далее. посредством шприца через канал хирургической иглы в полость вводят рентгеноконтрастное вещество, например водную суспензию мелкодисперсного бария. Количество вводимого рентгеноконтрастного вещества W определяют из следующей зависимости W = 8 гй мм, где R - радиус полости, определяемый по рентгенограмме. Такое количество рентгеноконтрастного вещества выбрано из расчета W = 2V, где Н вЂ” площадь внутренней поверхности полости, подлежащая контрастированию. После этого с помощью шприца производят откачку воздуха из каверны, добиваясь полного спадения ее сте-юк, При этом рентгеноконтрастное вещество вступает в непосредственный контакт со стенками полости, заполняя все элементы микрорельефа стенки каверны. После снятия разряжения и расправления полости контрастное вещество остается на поверхности внутренних стенок каверны. В таком положении и производят стереорентгенографию каверны на двухтрубочном стереорентгенографическом аппарате. Полученные стереопарные рентгеновские снимки устанав858779

Составитель Ю. Алмазов

Техред З.Фанта Корректор У. Пономаренко

Редактор Н.Кешеля

Заказ 7392/10 Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ливают в снимкодержатели фотограмметрического прибора, например стереокомпаратора,. ориентируют до получения пространственной модели, после чего производят зарисовку рельефа стенок каверны.

Предлагаемый способ кавернографии обеспечивает снижение лучевой нагруз.— ки в 4 раза, что подтверждается испытаниями способа на животных. Одной стереопары снимков достаточно для воспроизведения рельефа внутренних стенок каверны.

Формула изобретения

Способ кавернографии путем частичного контрастирования полости с последующей стереорентгенографией, отличающийся тем,что, с целью снижения лучевой нагрузки на больного, в каверну вводят рентгеноконтрастное вещество и количестве

8 fc A ìì, где R — радиус каверны, после чего производят» аспирацию воздуха из каверны до ее полного спадения, а после снятия разряжения и расправления полости производят стереорентгенографию..Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 565560, кл. A 61 В 6/00, 1978.
