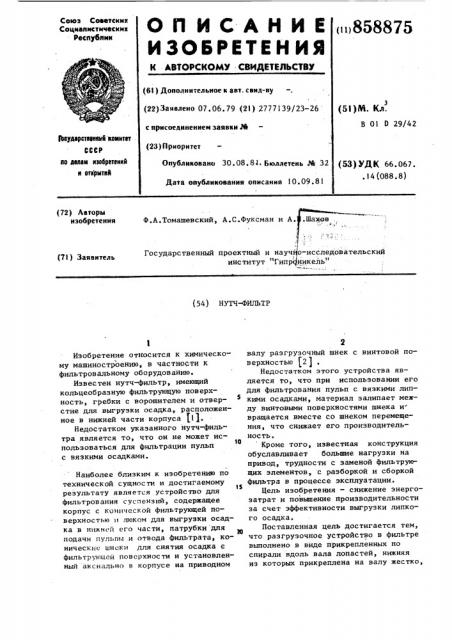

Союз Советских

Социалистических

Респубттии

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((() 858875 (61) Доволнительное к авт. свид-ву (22) Заявлено 07,06,79 (21) 2777139/23-26 с присоединением заявки М (23) Приоритет

Опубликовано 30.08 ° 81. Бюллетень ¹ 32

Дата опубликования описания 10.09.8 1 (5l)M. Кл.

В 01 0 29/42

Ввуааратваннмй квинтет

CCCP ао делам нзобретеннй н втхрмтнй (53) УДК 66.067. . 14 (088.8) (72) Авторы изобретения

Ф.А. Томашевский, А. С. Фук сман и А.

;1

Государственный проектный и научно-исследовательский институт "Гипрдникель" (7l ) Заявитель (54) НУТЧ-ФИЛЬТР

Изобретение относится к химическому машиностроению, в частности к фильтровальному оборудованию.

Известен нутч-фильтр, имеющий кольцеобразную фильтрующую поверхность, гребки с ворошителем и отверстие для выгрузки осадка, расположенное в нижней части корпуса (1$, Недостатком укаэанного нутч-фильтра является то, что он не может использоваться для фильтрации пульп с вязкими осадками.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для фильтрования суспензий, содержащее корпус с конической фильтрующей поверхностью и люком для выгрузки осадка в нижн(.й его части, патрубки для подачи пульпы и отвода фильтрата, конические шнеки для снятия осадка с фильтрующей поверхности и установленный аксиально в корпусе на приводном валу разгрузочный шнек с винтовой поверхностью (2) .

Недостатком этого устройства является то, что при использовании его для фильтрования пульп с вязкими липкими осадками, материал залипает между винтовыми поверхностями шнека и вращается вместе со шнеком перемещения, что снижает его производительность. Кроме того, известная конструкция обуславливает большие нагрузки на привод, трудности с заменой фильтру( щих элементов, с разборкой и сборкой фильтра в процессе эксплуатации.

1S

Цель изобретения — снижение энергозатрат и повышение производительности

sa счет эффективности выгрузки липкого осадка.

Поставленная цель достигается тем, что разгрузочное устройство в фильтре выполнено в виде прикрепленных по спирали вдоль вала лопастей, нижняя из которых прикреплена на валу жестко, 858875

Формула изобретения

3 а остальные лопасти установлены с возможностью поворота и частичного перекрытия смежных лопастей.

На Фиг. 1 изображен нутч-фильтр, продольный разрез; на фиг. 2 — вид по стрелке А.

Фильтр состоит из корпуса 1, патрубка 2, для входа пульпы, фильтрующей поверхности 3, расположенной в корпусе 1, выгрузочного люка

4, днища 5 с фильтрующей поверхностью 6, выгрузочного шнека 7 с лопастью 8, жестко закрепленной на валу шнека 7 и лопастями 9, свободно си,.пцими на шнеке, патрубков 10 и 11 для отвода. Фильтрата, соединенных с вакуумной системой. При этом для выравнивания нагрузок на привод от работы лопастей по срезанию и выгрузке осадка лопасти устанавливаются под переменным углом (, который увеличивается по мере удаления лопастей от выгрузочного отверстия.

Нутч-фильтр работает следующим образом.

Через патрубок 2 в корпус фильтра 1 поступает пульпа, фильтрация происходит через фильтрующие поверхности 3 и 6. Осадок накапливается внутри корпуса 1, а фильтрат отводится через патрубки 10 и 11, подсоединенные к вакуумной системе ° После окончания Фильтрации открывается днище 5, приводится в движение выгрузочной шнек 7, состоящий из отдель. ных лопастей 8 и 9. Лопасти 9 установлены на валу шнека 7 свободно, причем плоскости соседних лопастей частично перекрывают друг другу. Лопасть Ь соединена с валом жестко и при начале разгрузки верхняя часть этой лопасти перемещает осадок из зоны вращения в зону между торцом вала шнека 7 и выгрузочным люком 4, а нижняя часть лопасти 8 окончательно удаляет осадок из корпуса 1 фильтра.

Сделав один оборот, лопасть 8 своей верхней кромкой проворачивает соседнюю лопасть 9, еще через один оборот таким же способом включается в работу следующая лопасть 9 и т.д.

Приведение лопастей в начальное положение, когда каждая лопасть начнет совершать один оборот без передачи движения вышерасположенной лопасти, производится включением привода вращения лопастей в обратную сторону после заполнения фильтра новой порцией пульпы.

При малом количестве фильтруемой пульпы фильтрация производится только через фильтрующую поверхность 6 днища 5, при этом фильтрат отводится только через патрубок 11 отвода фильтрата.

Выполнение разгрузочного шнека с лопастями позволяет производить выгрузку липкого материала послойно, начиная снизу от выгрузочного люка.

Послойная выгрузка липкого материала уменьшает нагрузку на привод и, следовательно, его габариты и мощность и устраняет возможность завала выгрузочного отверстия всей массой снимаемого осадка.

Нутч-фильтр, содержащий корпус с конической фильтрующей поверхностью и люком выгрузки осадка в нижней его части, патрубки для подачи пульпы и отвода фильтрата, установленный аксиально в корпусе вал с разгрузочным устройством, и привод, о т л и ч а35 ю шийся тем, что, с целью снижения энергозатрат и повышения производительности за счет обеспечения эффективности выгрузки липкого осадка, разгрузочное устройство выполнено в виде прикрепленных по спирали вдоль вала лопастей, нижняя из которых прикреплена к валу жестко, а остальные перекрытия смежных лопастей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 451447, кл. В 01 0 29/42, 1972.

2. Авторское свидетельство СССР

® № 69593, кл. B 01 0 25/12, 1941.

858875

1f 95 иг. I
