Реферат

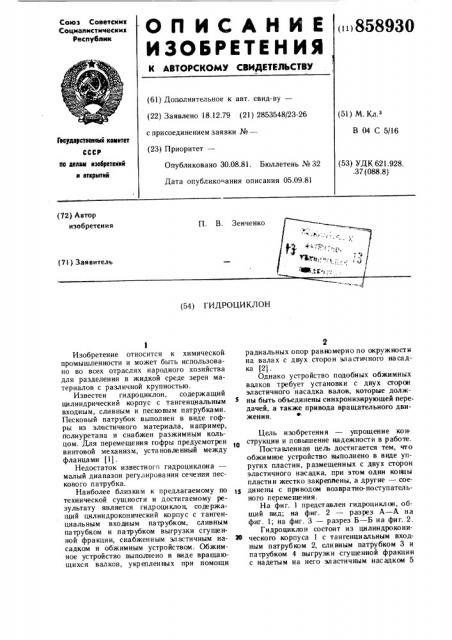

Союз Советскик

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»>858930 (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.12.79 (21) 2853548/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 04 С 5/16

Гееудлрствеиимй кемитет

СССР по делам изебретеиий и еткрытий

Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 05.09.81 (53) УДК 621.928..37 (088.8) вто (54) ГИДРОЦИКЛОН

Изобретение относится к химической промышленности и может быть использовано во всех отраслях народного хозяйства для разделения в жидкой среде зерен материалов с различной крупностью.

Известен гидроциклон, содержащий цилиндрический корпус с тангенциальным входным, сливным и песковым патрубками.

Песковый патрубок выполнен в виде гофры из эластичного материала, н апример, полиуретана и снабжен разжимным кольцом. Для перемещения гофры предусмотрен винтовой механизм, уста новле нный между фланца ми (1) .

Недостаток известного гидроциклона— малый диапазон регулирования сечения пескового патрубка.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является гидр оциклон, содержащий цилиндроконический корпус с тангенциальным входным патрубком, сливным патрубком и патрубком выгрузки сгущенной фракции, снабженным эластичным на- 20 садком и обжимным устройством. Обжимное устройство выполнено в виде вращающихся валков, укр еплен ных при помощи

2 радиальных опор равномерно по окружности на валах с двух сторон эластичного насадка (2).

Однако устройство подобных обжимных валков требует установки с двух сторон эластичного насадка валов, которые должны быть объединены синхронизирующей передачей, а также привода вращательного движения.

Цель изобретен и я — упрощение ко нструкции и повышение надежности в работе.

Поставленная цель достигается тем, что обжимное устройство выполнено в виде упругих пластин, размещенных с двух сторон эластичного насадка, при этом одни концы пластин жестко закреплены, а другие — соединены с приводом возвратно-поступательного перемещения.

На фиг. 1 представлен гидроциклон, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2.

Гидроциклон состоит из цилиндроконического корпуса 1 с тангенциальным входным патрубком 2, сливным патрубком 3 и патрубком 4 выгрузки сгущенной фракции с надетым на него эластичным насадком 5

858930 и отжимным устройством, выполненным в виде упругих пластин 6, рукавов из эла стичного материала 7 для предотвращения повреждения насадка 5 упругими пластинами 6 и привода возвратно-поступательного перемещения (пневмоцилиндра) 8 с поршнем со штоком 9. Шток поршня присоединен к одним концам упругих пластин 6, а другие их концы жестко закреплены в основании 10 с клином 11. Пневмоцилиндр 8 и основание 10 установлены на стойках 12.

Гидроциклон работает следующим образом.

При подаче сжатого воздуха в полость пневмоцилиндра 8 происходит выдвижение поршня со штоком 9, упругие пластины 6 изгибаются в противоположные стороны благодаря наличию между ними клина 11 и освобождают проход осушенной фракции.

При необходимости перекрыть сечение эластичного насадка 5 поршень со штоком 9 движется в противоположном направлении, при этом пластины 6 обжимают эластичный насадок 5, перекрывая выход с гуще иной фракции.

В результате применения данного изобретения существенно упрогцается конструкция гидроциклона и, следовательно, повышается надежность ее в работе.

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 353743, кл. В 03 В 11/00, 1970.

2. Авторское свидетельство СССР № 688239, кл. В 04 С 5/16, 1978.

Гидроциклон, содержащий цилиндроконический корпус с тангенциальным входным патрубком, сливным патрубком и патрубком выгрузки с гу щенной фракции, снабженным эластичным насадком и об о жимным устройством, отличающийся тем, что, с целью упрощения конструкции и повышения надежности в работе, обжимное устройствО выполнено в виде упругих пластин, размещенных с двух сторон эластичного насадка, при этом одни концы пластин жестко закреплены, а другие — соединены с приводом возвратно-поступательн or o пере м ещен ия.

А -A пИеридто

Составитель Э. Яшкова

Редактор Л. Пчелинская Техред А. Бойкас Корректор О. Билак

Заказ 7406/18 Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
