Реферат



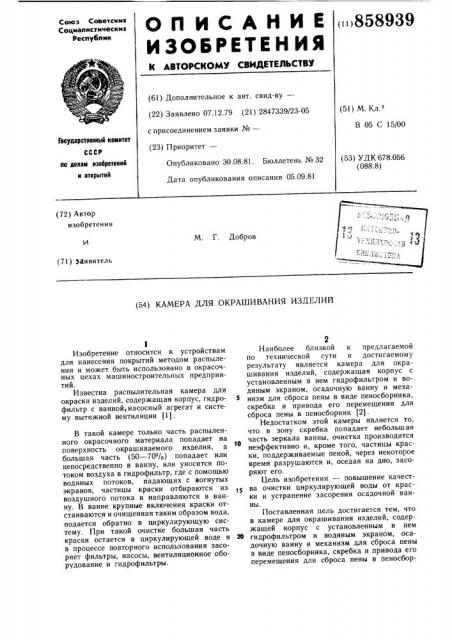

Союз Соеетскик

Социалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.12.79 (21) 2847339/23-05 с присоединением заявки ¹вЂ” (23) Приоритет— (51) М. К .

В 05 С 15/00

Гасударственный комитет по делам иэобретеиий и открытий (53) УДК 678.056 (088.8) Опубликовано 30.08.81. Бюллетень №32

Дата опубликования описания 05.09.81 (72) Автор изобретения

М. Г. Добров

{71) Заявитель (54) КАМЕРА ДЛЯ ОКРАШИВАНИЯ ИЗДЕЛИЙ

Изобретение относится к устройствам. для нанесения покрытий методом распыления и может быть использовано в окрасочных цехах машиностроительных предприятий.

Известна распылительная камера для окраски изделий, содержащая корпус, гидрофильтр с ванной<насосный агрегат и систему вытяжной вентиляции (1) .

В такой камере только часть распыленного окрасочного материала попадает на поверхность окрашиваемого изделия, а большая часть (50 — 70 /0) попадает или непосредственно в ванну, или уносится потоком воздуха в гидрофильтр, где с помощью водяных потоков, падающих с вогнутых экранов, частицы краски отбираются из воздушного потока и направляются в ванну. В ванне крупные включения краски отстаиваются и очищенная таким образом вода, подается обратно в циркулирующую систему. При такой очистке большая часть краски остается в циркулирующей воде и в процессе повторного использования засоряет фильтры, насосы, вентиляционное оборудование и гидрофильтры.

Наиболее близкой к предлагаемой по технической сути и достигаемому результату является камера для окрашивания изделий, содержащая корпус с установленным в нем гидрофильтром и водяным экраном, осадочную ванну и механизм для сброса пены в виде пеносборника, скребка и привода его перемещения для сброса пены в пеносборник (2).

Недостатком этой камеры является то, что в зону скребка попадает небольшая часть зеркала ванны, очистка производится неэффективно и, кроме того, частицы краски, поддерживаемые пеной, через некоторое время разрушаются и, оседая на дно, засоряют его.

Цель изобретения — повышение качества очистки циркулирующей воды от краски и устранение засорения осадочной ванны.

Поставленная цель достигается тем, что в камере для окрашивания изделий, содержащей корпус с установленным в нем

26 гидрофильтром и водяным экраном, осадочную ванну и механизм для сброса пены в виде пеносборника, скребка и привода его перемещения для сброса пены в пеносбор858939

Формула изобретения

55 ник, осадочная ванна выполнена в виде полуцилиндра, плоская стенка которого выполнена в своей верхней части в виде лотка со сливными носками, и снабжена установленными на плоской стенке осадочной ванны направляющими, а механизм для сброса пены снабжен смонтированной в осадочной ванне лопастью с приводом ее реверсивного перемещения и установленной на направляющих кареткой с приводом ее перемещения, на которой закреплен скребок.

Привод перемещения скребка для сброса пены в пеносборник выполнен в виде закрепленного на плоской стенке копира и связанного со скребком ролика, взаимодействующего с копиром.

На фиг. 1 изображена предлагаемая камера, общий вид; на фиг. 2 — вид по стрелке A на фиг. 1; на фиг. 3 — вид по стрелке 5 на фиг. 1; на фиг. 4 — сечение  — В на фиг. 1.

Камера содержит корпус 1 с установленным в нем гидрофильтром 2 и вертикальным водяным экраном 3, осадочную ванну 4 и механизм для сброса пены в виде пеносборника 5, скребка 6 и привода его перемещения для сброса пены в пеносборник 5. Гидрофильтр 2 подсоединен в своей верхней части к вентиляционному устройству 7, а в нижней — к осадочной ванне 4. Последняя выполнена в виде полуцилиндра (фиг. 2), плоская стенка которого выполнена в своей верхней части в виде лотка 8 со сливными носками 9, и снабжена установленными на плоской стенке осадочной ванны 4 направляющими 10, а механизм для сброса пены снабжен смонтированной в осадочной ванне 4 лопастью 11 с приводом 12 ее реверсивного перемещения и червячной передачей 13. Лопасть 11 монтируется в осадочной ванне 4 посредством оси 14. Механизм для сброса пены снабжен установленной на направляющих 10 кареткой 15 с приводом 16 ее перемещения.

На каретке 15 установлен скребок 6. Привод перемещения скребка 6 для сброса пены в пеносборник 5 выполнен в виде закрепленного на плоской стенке осадочной ванны 4 копира 17 (фиг. 3) и связанного со скребком 6 ролика 18, взаимодействующего с копиром 17. Для перемещения скребка 6 в вертикальном направлении служат направляющие 19.

Окрасочная камера работает следующим образом.

Воздух с парами растворителя и лакокрасочным туманом всасывается вентиляционным устройством 7 через гидрофильтр 2, где, проходя через поток воды, падающей с вогнутых экранов, очищается от частиц краски и паров растворителя. Задерживаемые водой частицы краски и растворителя направляются в осадочную ванну 4. В эту

5 о

2О

25 зо

4О

45 же осадочную ванну 4 поступает вода с включениями краски и с вертикального защитного экрана 3. В осадочной ванне краска вступает во взаимодействие с коагулянтом и образует пену. До включения привода 12 лопасть 11 занимает одно из крайних положений (пунктир на фиг. 2), а скребок 6 расположен напротив оси 14.

Когда на поверхности жидкости осадочной ванны накапливается достаточно пены с краской, включается привод 12 и через червячную передачу 13 поворачивает лопасть 11 до крайнего положения (например правого, пунктир на фиг. 2). В этом положении лопасть 11 останавливается, а вся пена с поверхности жидкости оказывается собранной в узкий канал, образованный плоской стенкой полуцилиндра и лопастью 11.

Ширина этого канала равна ширине носка 9 и скребка 6, который перегораживает канал. Затем включается привод 16, который перемещает каретку 15 со скребком 6 по направляющим 10 тоже вправо и, двигаясь к носку 9 сгоняет туда пену.

При подходе к копиру 17 ролик 18 наезжает на него и, двигаясь дальше, приподнимает скребок 6 над поверхностью воды и над носком 9 так, что, дойдя до края носка, скребок 6 выталкивает всю пену в пеносборник 5. После этого скребок б возвращается в исходное положение и останавливается.

Когда на поверхности зеркала ванны 4 вновь собирается достаточное количество пены, процесс ее сбора повторяется, но уже в противоположную сторону.

Собранная таким образом пена с краской идет на приготовление красителей, а очищенная вода из ванны 4 направляется в систему циркуляции гидрофильтров и экранов.

Предлагаемая камера для окрашивания изделий по сравнению с известной производит очистку рециркулируемой воды гораздо полнее, тем самым увеличивая сроки между техническим обслуживанием камеры. Периодическая работа устройства обеспечивает его работу в экономичном режиме.

Экономический эффект от использования камеры достигается за счет снижения расходов на обслуживание камеры и снижения энергозатрат на очистку рециркулирующей воды.

1. Камера для окрашивания изделий, содержащая корпус с установленным в нем гидрофильтром и водяным экраном, осадочную ванну и механизм для сброса пены в виде пеносборника, скребка и привода его перемещения для сброса пены в пеносборник, отличающаяся тем, что, с целью повышения качества очистки циркулирующей

858939 воды от окраски и устранения засорения осадочной ванны, последняя выполнена в виде полуцилиндра, плоская стенка которого выполнена в своей верхней части в виде лотка со сливными носками, и снабжена установленными на плоской стенке осадочной ванны направляющими, а механизм для сброса пены снабжен смонтированной в осадочной ванне лопастью с приводом ее реверсивного перемещения и установленной на направляющих кареткой с приводом ее перемещения, на которой закреплен скребок.

2. Камера по п. 1, отличающаяся тем, что привод перемещения скребка для сброса пены в пеносборник выполнен в виде закрепленного на плоской стенке копира и связанного со скребком ролика, взаимодействующего с копиром.

Источники информации, принятые во внимание при экспертизе

1. Альбом оборудования окрасочных цехов. М., «Химия», 1975, с. 71, рис. 2.6.

2. Авторское свидетельство СССР № 637163, кл. В 05 С 15/00, 1977 (прототип).
