Реферат

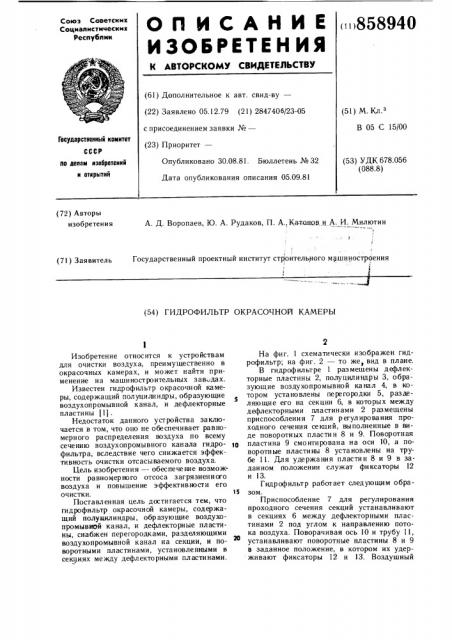

ОП ИСАНИЕ

ИЗЬБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистнческик

Реслублнк

i)858940 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.12.79 (21) 2847406/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

В 05 С 15/00

Государстееииый комитет

Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 05.09.81 по делам изооретеиий и открытий (53) УДК 678.056 (088.8) (72) Авторы изобретения

А. Д. Воропаев, Ю. А. Рудаков, П. А., Катонов и А. И. Милютин (71) Заявитель Государственный проектный институт строительного машиностроения (54) ГИДРОФИЛЬТР ОКРАСОЧНОЙ КАМЕРЫ

Изобретение относится к устройствам для очистки воздуха, преимущественно в окрасочных камерах, и может найти применение на машиностроительных зав дах.

Известен гидрофильтр окрасочной камеры, содержащий полуцилиндры, образующие воздухопромывной канал, и дефлекторные пластины (1) .

Недостаток данного уст рой ств а за ключается в том, что оно не обеспечивает равномерногоо распределен ия воздуха по всему сечению воздухопромывного канала гидро- 1О фильтра, вследствие чего снижается эффективность очистки отсасываемого воздуха.

Цель изобретения — обеспечение возможности равномерного отсоса загрязненíorо воздуха и повышение эффективности его очистки. 15

Поставленная цель достигается тем, что гидрофильтр окрасочной камеры, содержащий полуцилиндры, обр азующие воздухопромывиой канал, и дефлекторные пластины, снабжен перегородками, разделяющими воздухопромывной канал на секции, и поворотными пластинами, установленными в секциях между дефлекторными пластинами.

На фиг. 1 схематически изображен гидрофильтр; на фиг. 2 — то же, вид в плане.

В гидрофильтре 1 размещены дефлекторные пластины 2, полуцилиндры 3, образующие воздухопромывной ка нал 4, в котором установлены перегородки 5, разделяющие его на секции 6, в которых между дефлекторными пластинами 2 размещены приспособления 7 для регулирования проходного сечения секций, выполненные в виде поворотных пластин 8 и 9. Поворотная пластина 9 смонтирована на оси 10, а поворотные пластины 8 установлены на трубе 11. Для удержания пластин 8 и 9 в заданном положении служат фи ксаторы 12 и 13.

Гидрофильтр работает следующим образом.

Приспособление 7 для регулирования проходного сечения секций устанавливают в секциях 6 между дефлекторными пластинами 2 под углом к направлению потока воздуха. Поворачивая ось 10 и трубу 11, устанавливают поворотные пластины 8 и 9 в заданное положение, в котором их удерживают фиксаторы 12 и 13. Воздушный

858940

Формула изобретения

Диг. f

Дуг. Р

Составитель С. Леонтьева

Редактор Л. Пчелинская Тех ред А. Бойкас Корректор О. Билак

Заказ 7407/18 Тираж?62 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о1 крытий

113035, Москва, 7K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 поток, протекая по воздухопромывному каналу 4, отклоняется перегородками 5, поворотными пластинами 8 и 9, равномерно заполняет по сечению секции 6 и дополнительно очищается от влаги. Благодаря равномерному заполнению воздухопромывного канала по сечению исключается образование застойных зон.

11рименение данного устройства обеспечит равномерное заполнение по сечению воздухопромывного канала воздушным потоком, вследствие чего исключены образования застойных зон, повышается эффективность очистки воздуха, так как, протекая между перегородками и поворотными пластинами, он дополнительно очищается от влаги.

Гидрофильтр окрасочной камеры, содержащий полуцилиндры, обр азующие воздухопромывной канал, и дефлекторные пласти5 ны, отличающиися тем, что, с целью обеспечения возможности равномерного отсоса загрязненного воздуха и повышения эффективности его очи сгки, он снабжен перегородками, разделяющими воздухопромывной

10 канал на секции, и поворотными пластинами, установленными в секциях между дефлекторными пластинами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по за15 явке № 2565073 23 — 05,кл. В 05 С 15/00, 1978 (прототип) .
