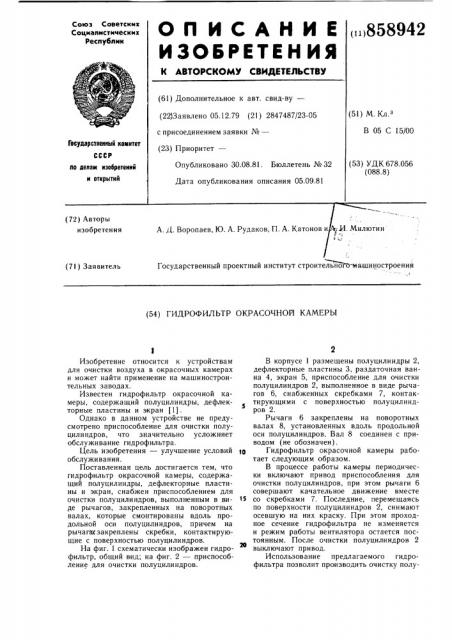

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22)Заявлено 05.12.79 (21) 2847487/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

В 05 С 15/00

Гесударственный номнтет (53) УДК 678.056 (088.8) Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 05.09.81 по делам нэобретеннй н открытий (72) Авторы изобретения

А. Д. Воропаев, Ю. А. Рудаков, П. А. Катонов и; И:. Милютин

Государственный проектный институт строительного"машиностроения

I (71) Заявитель (54) ГИДРОФИЛЬТР ОКРАСОЧНОЙ КАМЕРЫ

Изобретение относится к устройствам для очистки воздуха в окрасочных камерах и может найти применение на машиностроительных заводах.

Известен гидрофильтр окрасочной камеры, содержащий полуцилиндры, дефлекторные пластины и экран (1).

Однако в данном устройстве не предусмотрено приспособление для очистки полуцилиндров, что значительно усложняет обслуживание гидрофильтра.

Цель изобретения — улучшение условий 1О обслуживания.

Поставленная цель достигается тем, что гидрофильтр окрасочной камеры, содержащий полуцилиндры, дефлекторные пластины и экран, снабжен приспособлением для очистки полуцилиндров, выполненным в ви- 15 де рычагов, закрепленных на поворотных валах, которые смонтированы вдоль продольной оси полуцилиндров, причем на рычагахзакреплены скребки, контактирующие с поверхностью полуцилиндров.

На фиг. 1 схематически изображен гидрофильтр, общий вид; на фиг. 2 — приспособление для очистки полуцилиндров.

В корпусе 1 размещены полуцилиндры 2, дефлекторные пластины 3, раздаточная ванна 4, экран 5, приспособление для очистки полуцилиндров 2, выполненное в виде рычагов 6, снабженных скребками 7, контактирующими с поверхностью полуцилиндров 2.

Рычаги 6 закреплены на поворотных валах 8, установленных вдоль продольной оси полуцилиндров. Вал 8 соединен с приводом (не обозначен).

Гидрофильтр окрасочной камеры работает следующим образом.

В процессе работы камеры периодически включают привод приспособления для очистки полуцилиндров, при этом рычаги 6 совершают качательное движение вместе со скребками 7. Последние, перемещаясь по поверхности полуцилиндров 2, снимают осевшую на них краску. При этом проходное сечение гидрофильтра не изменяется и режим работы вентилятора остается постоянным. После очистки полуцилиндров 2 выключают привод.

Использование предлагаемого гидрофильтра позволит производить очистку полу858942

Формула изобретения

Фиг. Р (ииг. /

Составитель С. Леонтьева

Редактор Л. Пчелинская Техред А. Бойкас Корректор С. Щомак

Заказ 7407/! 8 Тираж 762 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 цилиндров от краски в процессе работы гидрофильтра, упростить конструкцию и облегчить обслуживание.

Гидрофильтр окрасочной камеры, содержащий полуцилиндры, дефлекторные пластины и экран, отличающийся тем, что, с целью улучшения условий обслуживания, он снабжен приспособлением для очистки полуцилиндров, выполненным в виде рычагов, закрепленных на поворотных валах, которые смонтированы вдоль продольной оси полуцилиндров, причем на рычагах закреплены скребки, контактирующие с поверхностью полуцилиндров.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 626828, кл. В 05 С 15/00, 1977 (прототип) .
