Торцовый ключ

Торцовый ключ

Иллюстрации

Показать все

Реферат

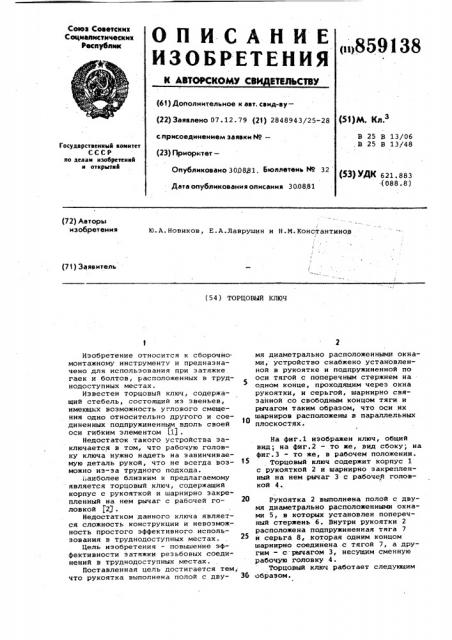

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ВТИЛЬСТВУ

Союз Советскик

Социаанстическия

Республик

<щ859138 (613 Дополнительное к авт. саид-ву(22) Заявлено 07. 12. 79 (21) 2848943/25-28 (53)М. Кл 3

В 25 В 13/06

В. 25 В 13/48 с присоединением заявки М— (23) Приоритет—

Государственинй комитет

СССР по делам изобретений и открытий

Опубликовано 3008,81. Бюллетень М 32

Дата опубликования описания 3008.81 (53) УДК 621.883

-(088 . 8 ) (72) Авторы изобретения

Ю.А.Новиков, Е.A.Ëàâðóøèí и Н.М.КонстантинОв

i (7! ) Заявитель (54) торцовыи клут

Изобретение относится к сборочно. монтажному инструменту и предназначено для использования при затяжке гаек и болтов, расположенных в труднодоступных местах.

Известен торцовый ключ, содержащий стебель, состоящий из звеньев, имеющих возможность углового смещения одно относительно другого и соединенных подпружиненным вдоль своей

1О оси гибким элементом (1) .

Недостаток .такого устройства заключается в том, что рабочую головку ключа нужно надеть на завинчиваемую деталь рукой, что не всегда возможно иэ-эа трудного подхода. . ;аиболее близким к предлагаемому является торцовый ключ, содержащий корпус с рукояткой и шарнирно закрепленный на нем рычаг с рабочей головкой f2) .

Недостатком данного ключа является сложность конструкции и невозможность простого эффективного использования в труднодоступных местах.

Цель изобретения — повышение эффективности затяжки резьбовых соединений в труднодоступных местах.

Поставленная цель достигается тем, что рукоятка выполнена полой с дву- Зб мя диаметрально расположенными окнами, устройство снабжено установленной в рукоятке и подпружиненной по оси тягой с поперечным стержнем на одном конце, проходящим через окна рукоятки, и серьгой, шарнирно связанной со свободным концом тяги. и рычагом таким образом, что оси их шарниров расположены в параллельных плоскостях.

На фиг.1 изображен ключ, общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — то же, в рабочем положении.

Торцовый ключ содержит корпус 1 с рукояткой 2 и шарнирно закрепленный на нем рычаг 3 с рабочей головкой 4.

Рукоятка 2 выполнена полой с двумя диаметрально расположенными окнами 5, в которых установлен поперечный стержень 6. Внутри рукоятки 2 расположена подпружиненная тяга 7 и серьга 8, которая одним концом шарнирно соединена с тягой 7, а другим — с рычагом 3, несущим сменную рабочую головку 4.

Торцовый ключ работает следующим образом.

859138

{Pvf 8 Рис. 3

ВНИИПИ Заказ 7427/28 1иРаж . 1090 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

При приложении усилия, направленного вдоль оси рукоятки 2, на стер-. жень б происходит перемещение тяги 7 в рукоятке 2..Перемещаясь, тяга 7 через серьгу 8 воздействует.на рычаг

3 и поворачивает его на нужный рабочий угол. На эавинчиваемую деталь надевают граненую часть рабочей головки 4, которая удерживает эавинчиваемую деталь от проворачивания.Для окончательной затяжки эавинчиваемой детали необходимо приложить усилие вдоль оси рукоятки 2, под действием которого происходит перемещение рукоятки 2 относительно эавинчиваемой детали, вследствие чего. рычаг З.получает дополнительное вращение вокруг оси эавинчиваемой детали.

Предлагаемый торцовый ключ позволяет производить затяжку гаек и бол-; тов, расположенных в труднодоступных местах, что позволяет расширить область применения болтовых соединений в машиностроении.

Формула изобретения

Торцовый ключ, содержащий корпус с рукояткой и шарнирно закрепленный на нем рычаг с рабочей головкой, отличающийся тем, что, о целью повышения эФФективности затяжки резьбовых соединений в труднодоступных местах, рукоятка выполнена полой с двумя диаметрально располо-. женными окнами, устройство снабжено установленной в рукоятке и подпружиненной по оси тягой с поперечным стержнем на одном конце, проходящим через окна рукоятки, и серьгой, шарнирно связанной со свободным концом тяги и рычагом таким образом, что

15 оси их шарниров расположены в параллельных плоскостях;

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Щ Р 490643, кл. В 25 В 13/06, 1972.

2. Заявка Франции Ю 2259672, кл-. В 25 В 13/28, 1975 (прототип).
