Смазочная жидкость
Иллюстрации
Реферат

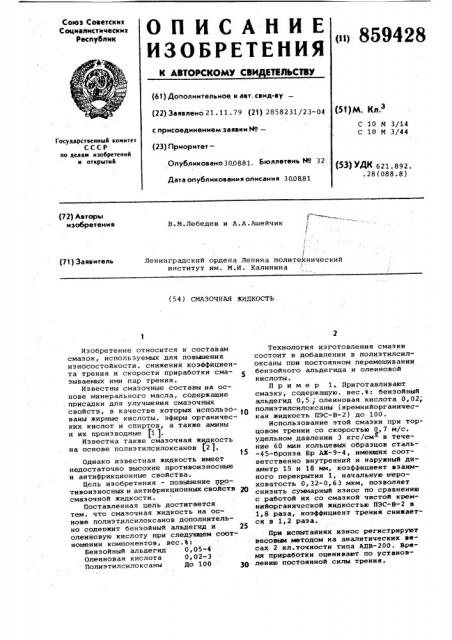

Союз Соаетскик
Социалистическик
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ
«ii 859428 (61) Дополнительное. к авт. саид-ву (22) Заявлено 21.11.79 (21) 2858231/23-04 с присоединением заявкн H9— (23) Приоритет—
Опубликовано 300881. Бюллетень М 32
Дата опубликования описания 3008.81 (51)М. Кл.
С 10 М 3/14
С 10 М 3/44
Государственный комитет
СССР по делам изобретений и открытий (53) У4К 621.892. .28(088.8) (72) Авторы изобретения
В.М.Лебедев и A.À.Àøåé÷èê
Ленинградский ордена Ленина политехнический институт им. М.И. Калинина (71) Заявитель (54) СМАЗОЧНАЯ ЖИДКОСТЬ
Изобретение относится к составам смазок, используемых для повьиаения износостойкости, снижения коэффициента трения и скорости приработки смазываемых ими пар трения.
Известны смазочные составы на основе минерального масла, содержащие присадки для улучшения смазочных свойств, в качестве которых использо- 1О ваны жирные кислоты, эфиры органичес- ких кислот и спиртов, а также амины и их производные P ).
Известна также смазочная жидкость на основе полиэтилсилоксанов (2 ).
Однако известная жидкость имеет недостаточно высокие противоизносные и антифрикционные свойства.
Цель изобретения — повышение противоизносных и антифрикционных свойств 2О смазочной жидкости.
Поставленная цель достигается тем, что смазочная жидкость на основе полиэтилсилоксанов дополнительно содержит бензойный альдегид и 25 олеиновую кислоту при следующем соотношении компонентов, вес.%:
Бензойный альдегид 0,05-4
Олеиновая кислота 0,02-3
Полиэтилсилоксаны До 100
Технология изготовления смазки состоит в добавлении в полиэтилсилоКсаны при постоянном перемешивании бензойного альдегида и олеиновой кислоты.
Пример 1, Приготавливают смазку, содержащую. вес.%: бенэойный альдегид 0,5 олеиновая кислота 0,02" полиэтилсилоксаны (кремнийорганическая жидкость ПЭС-В-2) до 100.
Использование этой смазки при торцовом трении со скоростью 0,7 м/с. удельном давлении 3 кгс/cM в течение 60 мин кольцевых образцов сталь-45-бронза Бр АЖ-9-4, имеющих соответственно внутренний и наружный диаметр 15 и 18 мм, коэффициент взаимного перекрытия 1, начальную шероховатость 0,32-0,63 мкм, позволяет снизить суммарный износ по сравнению с работой их со смазкой чистой кремнийорганической жидкостью ПЭС-В-2 в
1,8 раза, коэффициент трения. снижается в 1,2 раза.
При испытаниях износ регистрируют весовым методом на аналитических весах 2.кл.точности типа MIB-200. Эремя приработки оценивают по установлению постоянной силы трения.
859428
Суммарный износ образцов, мг
Коэффициент трения
Время приработки,мин
Смазка
ПЭС-В-2 без присадки
ГОСТ
16480-70
5,2
0,168 60
Пример
2,8
0,135 20
0,095 5
8,115 10
1,6
1,4
Составитель Л.Иванова Редактор К.Лембак ТехрепМ. Рейвес
Коюректою О. Билак
Заказ 7469/42 Тираж 548 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж 35, Раушская наб., д.4/5
Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная,4
Пример 2. Смазка, содержащан вес.Ъ: бенэойный альдегид 2; олеиновая кислота 1,5," кремнийорганическая жидкость ПЭС-В-2 до 100.
Использование этой смазки при трении образцов, укаэанных в примере 1, при том же рабочем режиме испытаний, позволяет снизить суммарный износ образцов по сравнению с работой их в чистой жидкости ПЭС-В-2 в 3.2 раза. коэффициент трения в 1,8 раза и уменьшить время приработки по 5 мин.
Пример 3. Смазка, содержащая, вес.%: бензойный альдегид 4; олеиновая кислота 3, кремнийорганическая жидкость ПЭС-В-2 до 100.
Использование этой смазки при трении образцов. укаэанных в примере 1, при том же рабочем режиме испытаний, позволяет снизить суммарный износ образцов, по сравнению с работой их в чистой жидкости ПЭС-В-2 в 3,7 раза, 20 коэффициент трения в 1,4 раза и уменьшить время приработки до 10 мин.
Во всех рассмотренных примерах после окончания испытаний на поверхности стального и бронзового образцов наблюдают пленки чистой меди, что характерно для проявления эффекта избирательного переноса.
При увеличении количества бенэойного альдегида в базовой жидкости
ПЭС-В-2 более 4 вес.Ъ при наличии олеиновой кислоты в начальный период наблюдают низкие коэффициенты трения. а затем через 30-40 мин коэффициент трения возрастает. При предлагаемом соотношении компонентов в смазке этого не пкюисходит и при длительной работе пары трения в течение
8 ч. 40
Реэультаты испытаний составов сведены в таблице.
Из приведенных данных видно, что смазка,содержащая бензойный альдегид и олеиновую кислоту, способствует увеличению износостойкости, снижению коэффициента трения и повышению скорости приработки, смазываемых ей пар трения.
Формула изобретения
Смазочная жидкость на основе полиэтилсилоксанов, о т л и ч а ю щ а я с я тем, что, с целью повышения противоизносных и антифрикпионных свойств жидкости, она дополнительно содержит бенэойный альдегид и олеиновую KHcJIoTv при следующем соотношении компонентов. вес.Ъ:
Бензойный альдегид 0,05-4
Олеиновая кислота 0,02-3
Полиэтилсилоксаны llo 100
Источники информации принятые во внимание при экспертизе
1. Виноградова И.Э. Противоизносные присадки к маслам. N., "Химия", 1972 ° с.148.
2. ГОСТ 16480-70 (прототип).
