Союз Советскнк

Соцкалмстическик

Республик

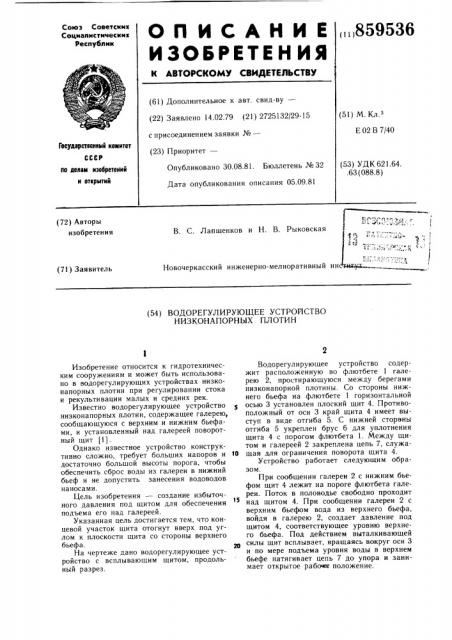

ОПИСАНИЕ

ИЗЬЬРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

„„859536 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.02.79 (21) 2725132/29-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К

Е 02 В 7/40

Гоеударствеииый комитет (53) УДК 621.64. . 63 (088. 8) Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 05.09.81 ло делам изооретеии» и открытий (72) Авторы изобретения

В. С. Лапшенков и Н. В. Рыковская

Новочеркасский инженерно-мелиоративный ин (71) Заявитель (54) ВОДОРЕГУЛИРУЮЩЕЕ УСТРОЙСТВО

НИЗКОНАПОРНЫХ ПЛОТИН

Изобретение относится к гидротехническим сооружениям и может быть использовано в водорегулирующих устройствах низконапорных плотин при регулировании стока и рекультивации малых и средних рек.

Известно водо регулирующее устройство низконапорных плотин, содержащее галерею, сообщающуюся с верхним и нижним бьефами, и установленный над галереей поворотный щит (1) .

Однако известное устройство конструктивно сложно, требует больших напоров и 10 достаточно большой высоты порога, чтобы обеспечить сброс воды из галереи в нижний бьеф и не допустить занесения водоводов наносами.

Цель изобретения — создание избыточного давления под щитом для обеспечения подъема его над галереей.

Указанная цель достигается тем, что концевой участок шита отогнут вверх под углом к плоскости щита со стороны верхнего бьефа.

На чертеже дано водорегулируюшее устройство с всплывающим шитом, продольный разрез.

Водорегулируюшее устройство содержит расположенную во флютбете 1 галерею 2, простирающуюся между берегами низконапорной плотины. Со стороны нижнего бьефа на флютбете 1 горизонтальной осью 3 уста новлен пл о с ки и щит 4. П рот и воположный от оси 3 край щита 4 имеет выступ в виде отгиба 5. С нижней стороны отгиба 5 укреплен брус 6 для уплотнения щита 4 с порогом флютбета 1. Между щитом и галереей 2 закреплена цепь 7, служащая для ограничения поворота щита 4.

Устройство работает следующим образом.

При сообщении галереи 2 с нижним бьефом щит 4 лежит на пороге флютбета галереи. Поток в половодье свободно проходит над щитом 4. При сообщении галереи 2 с верхним бьефом вода из верхнего бьефа, войдя в галерею 2, создает давление под щитом 4, соответствующее уровню верхнего бьефа. Под действием выталкивающей силы щит всплывает, вращаясь вокруг оси 3 и по мере подъема уровня воды в верхнем бьефе натягивает цепь 7 до упора и занимает открытое рабоке положение.

859536

Формула изобретения для обеспечения подъема его над галереей, концевой участок щита отогнут вверх под углом к плоскости щита со стороны верхнего бьефа.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2551678, кл. 61 — 25, 1949 (прототип). г

7 б

Составитель Л. Лебедев

Техред А. Бойкас Корректор Н. Швыдкая

Тираж 693 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытии

113035, Москва, К вЂ” 35, Раушская наб., д. 4/5

Филиал ППГ1 «Патент>, г. Ужгород, ул. Проектная, 4

Редактор П. Макаревич

Заказ 7491 47

Водорегулирующее устройство низконапорных плотин, содержащее галерею, сообщающуюся с верхним и нижним бьефами, и установленный под галереей поворотный щит, отличающееся тем, что, с целью создания избыточного давления под щитом
