Реферат



(1)859629

Союз Советских

Социалистических

Реслублик

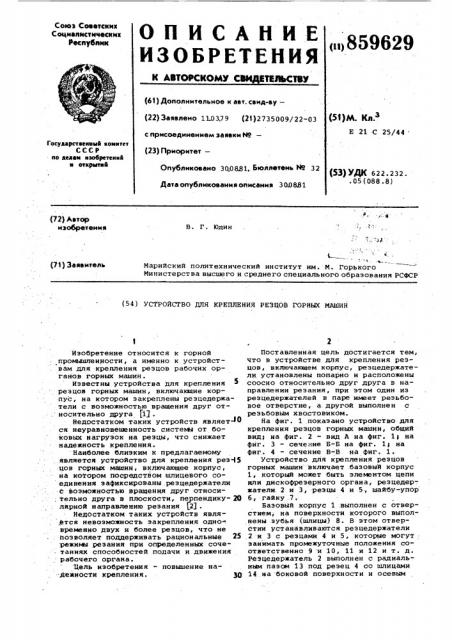

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к втоескомю с яльствм (61) Дополнмтельное к авт. саид-ву— я)м. к,.

Е 21 .С 25/44 (22) Заявлено 11.0379 (21)2735009/22-03 с присоединением заявки М— (23) Прмормтет—

ГосуяарствеиимЯ комитет

СССР

Ао яеаам изобретеикй и открапюЯ

{53) УДК 623.232..05 (088.8) Опубликовано 30.08.81, Бюллетемь М 32

Дата опубликования описания 300SB1 (72) Автор мзобретеммя

Э

\ 4I

Г. Юдин. Г

4 . \

Марийский политехнический институт им. М. Горького

Министерства высшего и среднего специального образования РСФСР (71) Заявитель (54 ) УСТРОИСТВО ДЛЯ КРЕПЛЕНИЯ РЕЗЦОВ ГОРНЫХ МАШИН

Изобретение относится к горной промыштеиности, а именно к устройствам для крепления резцов рабочих органов горных машин.

Известны устройства для крепления резцов горных машин, включающие корпус, на котором закреплены реэцедержатели с возможностью вращения друг относительно друга (1 .

Недостатком таких устройств являет о ся неуравновешенность систеж от боковых нагрузок на резцы, что снижает надежность крепления.

Наиболее близким к предлагаемому является устройство для крепления реэ45 цов горных машин, включающее корпус, на котором посредством шлицевого соединения зафиксированы резцедержатели с возможностью вращения друг относи:тельно друга в плоскости, перпендику- 20 лярной направлению резания 2) .

Недостатком таких устройств является невозможность закрепления одно временно двух и более резцов, что не позволяет поддерживать рациональные 25

:режимы резания при определенных сочетаниях способностей подачи и движения рабочего органа. Цель изобретения — повышение на"дежности крепления, ЗО

Поставленная цель достигается тем, что в устройстве для крепления резцов, включающем корпус, резцедержатели установлены попарно и расположены соосно относительно друг друга в направлении резания, при этом один из резцедержателей в паре имеет резьбовое отверстие, а.другой выполнен с реэьбовым хвоатовиком.

На фиг. 1 показано устройство для крепления резцов горных машин, общий видт на фиг. 2 — вид A на фиг. 1 на фиг. 3 — сечение В-В на фиг. 1 на фиг. 4 — сечение В-В на фиг. 1.

Устройство для крепления резцов горных машин включает .базовый корпус

1, который может быть элементом цепи или дискофреэерного органа, резцедер-. жателн. 2 и 3, резцы 4 и 5., шайбу-упор

6, гайку 7.

Базовый .корпус 1 .выполнен с отверстием, на поверхности которого выполнены .зубья (шлицы) 8. В этом отверстии устанавливаются резцедержатели

2 и 3 с резцами 4 и 5, которые могут занимать промежуточные положения соответственно 9 и 10, 11 и 12 и т. д.

Резцедержатель 2 выполнен с радиальным пазом 13 под резец 4 ао шлицами

14 на боковой поверхности и осевым

859629 отверст :,::.: .:; -:::=,0oé 15. Резцедержатель 3 -.:..пол.. ен с радиальным пазом 16 под резe:1 5 с хвостовиком 17, на котором выполнена резьба, а противоположный хвостовику конец .резцедержателя

18 имеет резьбу. Резцедержатель 3 имеет шлицг:, ) 9

Коли.-:ество шлицев 8 в отверстии базового корпуса 1 (соответственно и на резцедержателях 2 и 3) выполняется из условий необходимых угловых шагов поворота резцов и достаточной работоспособности соединений базового корпуса 1 с резцедержателями 2 и 3.

Монтаж устройства для крепления ,резцового инструмента заключается в следующем.

Связанные через реэьбовое соединение резцздержатели 2 и 3 с необходимым относительным наклоном отверстий 13 и 16 устанавливаются в отверстие со 20 шлицами 8. При зацеплении со шлицами этого отверстия шлицев 14 и 19 обеспечивается фиксированное положение резцедержателей (и резцов) в плоскости, перпендикулярной их движению. В пазы 13 и 16 устанавливаются резцы 4 и 5, затеМ накладывается шайба-упор

6 и навинчивается гайка 7, Резец 4 фиксируется между внутренней поверхностью паза 13 и торцовой поверхностью корпуса 1, резец 5 †между торцовой поверхностью корпуса 1 и поверхностью шайбы-упора б. Выступы у основания резцов исключают произв вольное их выпадание из резцедержателей даже при частичном ослаблении затяжки гайки 7, которая стопорится отгибанием края шайбы-упора б. Разборка устройства осуществляется в обратной последовательности.

Устройство для крепления резцов позволяет симметрично закрепить два резца и обеспечить уравновешенность базовых корпусов и рабочего органа вцелом, повьхаения надежности и долговечности машины.

Формула изобретения

Устройство для крепления резцов горных машин, включающее корпус, на котором посредством шлицевого соединения установлены резцедержатели с воэможностью вращения друг относительно друга в плоскости, перпендикулярной направлению резания, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности крепления, резцедержатели установлены попарно и расположены соосно относительно друг друга в направлении резания, при этом один из резцедержателей в паре имзет резьбовое отверстие, а другой выполнен с резьбовым хвостовиком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 421769, кл . Е 21 С 25/44, 1972.

2. Авторское свидетельство СССР

Р 540033, кл. E 21 С 13/00, 1975 (прототип) В59629

Вид 4 ю ю

6-6

Фис 3 в-в иг. Ф
