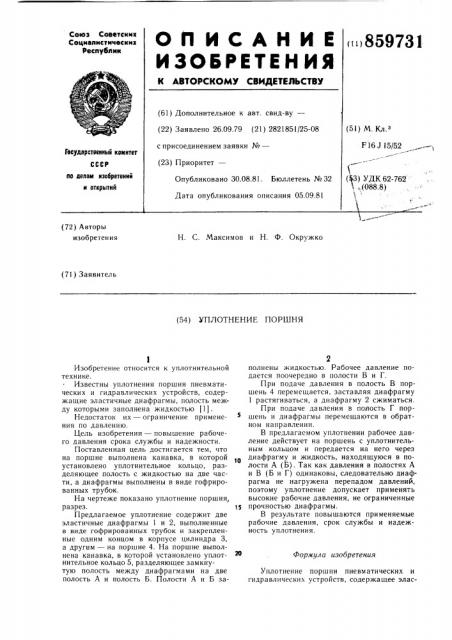

Н. С. Максимов и Н. Ф. Окружко (71) Заявитель (54) УПЛОТНЕНИЕ ПОРШНЯ

Формула изобретения

Изобретение относится к уплотнительной технике.

Известны уплотнения поршня пневматических и гидравлических устройств, содержащие эластичные диафрагмы, полость между которыми заполнена жидкостью (1) .

Недостаток их — огра ничение при менения по давлению.

Цель изобретения — повышение рабочего давления срока службы и надежности.

Поставленная цель достигается тем, что на поршне выполнена канавка, в которой установлено уплотнительное кольцо, разделяющее полость с жидкостью на две части, а диафрагмы выполнены в виде гофрированных трубок.

На чертеже показано уплотнение поршня, разрез.

Предлагаемое уплотнение содержит две эластичные диафрагмы 1 и 2, выполненные в виде гофрированных трубок и закрепленные одним концом в корпусе цилиндра 3, а другим — на поршне 4. На поршне выполнена канавка, в которой установлено уплотнительное кольцо 5, разделяющее замкнутую полость между диафрагмами на две полость А и полость Б. Полости А и Б заполнены жидкостью. Рабочее давление подается поочередно в полости В и Г.

При подаче давления в полость В поршень 4 перемещается, заставляя диафрагму

1 растягиваться, а диафрагму 2 сжиматься.

При подаче давления в полость Г поршень и диафрагмы перемещаются в обратном направлении.

В предлагаемом уплотнении рабочее давление действует на поршень с уплотнительным кольцом и передается на него через диафрагму и жидкость, находящуюся в полости А (Б) . Так как давления в полостях А и В (Б и Г) одинаковы, следовательно диафрагма не нагружена перепадом давлений, поэтому уплотнение допускает применять высокие рабочие давления, не ограниченные

15 прочностью диафрагмы.

В результате повышаются применяемые рабочие давления, срок службы и надежность уплотнения.

Уплотнение поршня пневматических и гидравлических устройств, содержащее элас859731

Составитель Ю. Кибиткин

Техред A. Бойкас Корректор С. Iîìàê

Тираж 1006 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патен >, г. Ужгород, ул. Проектная, 4

Редактор Н. Булаева

Заказ 7514/57 тичные диафрагмы, полость между которыми заполнена жидкостью, отличающееся тем, что, с целью повышения рабочего давления, срока службы и надежности, на поршне выполнена канавка, в которой установлено уплотнительное кольцо, разделяющее полость

4 с жидкостью на две части, а диафрагмы выполнены в виде гофрированных трубок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 261056, кл. F 16 Л 15/52, 1970.
