Реферат



Союз Советскмх

Соцкапкстических

Республик

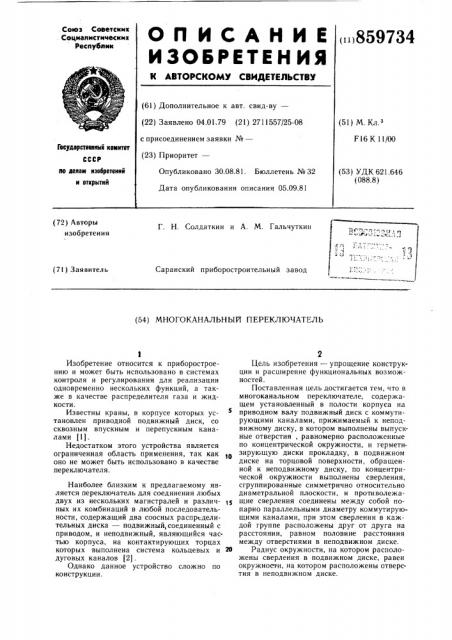

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к а вт. с вид- ву— (22) Заявлено 04.01.79 (21) 2711557/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл,з

F 16 К 11/00

Гес деретеелнык кемитет

СССР

M делам лзебретеннй к открытей

Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 05.09.81 (53) УДК 621.646 (088.8) (72) Авторы изобретения

Г. Н. Солдаткин и А. М. Гальчуткин

Саранский приборостроительный завод (71) Заявитель (54) МНОГОКАНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Изобретение относится к приборостроению и может быть использовано в системах контроля и регулирования для реализации одновременно нескольких функций, а также в качестве распределителя газа и жидкости.

Известны краны, в корпусе которых установлен приводной подвижный диск, со сквозным впускным и перепускным каналами (1).

Недостатком этого устройства является ограниченная область применения, так как оно не может быть использовано в качестве переключателя.

Наиболее близким к предлагаемому является переключатель для соединения любых двух из нескольких магистралей и различных их комбинаций в любой последовательности, содержащий два соосных распределительных диска — подвижный, соединенный с приводом, и неподвижный, являющийся частью корпуса, на контактирующих торцах которых выполнена система кольцевых и дуговых каналов (2) .

Однако данное устройство сложно по конструкции.

Цель изобретения — упрощение конструкции и расширение функциональных возможностей.

Поставленная цель достигается тем, что в многоканальном переключателе, содержащем установленный в полости корпуса на приводном валу подвижный диск с коммутирующими каналами, прижимаемый к неподвижному диску, в котором выполнены выпускные отверстия, равномерно расположенные по концентрической окружности, и герметизирующую диски прокладку, в подвижном диске на торцовой поверхности, обращенной к неподвижному диску, по концентрической окружности выполнены сверления, сгруппированные симметрично относительно диаметральной плоскости, и противолежащие сверления соединены между собой попарно параллельными диаметру коммутирующими каналами, при этом сверления в каждой группе расположены друг от друга на расстоянии, равном половине расстояния между отверстиями в неподвижном диске.

Радиус окружности, на котором расположены сверления в подвижном диске, равен окружности, на котором расположены отверстия в неподвижном диске.

859?34

Формула изобретения

20

Устройство работает следующим образом. 25 ство",1 сквозных отверстий 13 и коммутирую- 30

На фиг. 1 представлена конструктивная схема предлагаемого переключателя; на фиг. 2 — разрез А-А на фиг. 1.

Переключатель содержит крышку 1, не подвижный диск 2, являющийся частью корпуса, внутри их соосно с последним установлен подвижный диск 3, прижимаемый к неподвижному через уплотнительную прокладку 4 пружиной 5. Подвижный диск соединен через муфту 6 со штоком 7, в верхней части которого установлена ручка 8 управления.

Крышка крепится к неподвижному диску винтами 9 и своей проточкой 10 прижимает уплотнительную прокладку по периферии, чем обеспечивается герметичность по внешней окружности. В подвижном диске на торцовой поверхности, обращенной к уплотнительной прокладке, выполнены по концентрической окружности сверления 11, соединенные между собой параллельными радиальными отверстиями, образующими коммутационные каналы 12. В прокладке и в неподвижном диске по той же концентрической окружности выполнены сквозные отверстия 13 и 14, соеди .;.к>щиеся с подводягцими и отводящим:; тр ерами 15. Г1ереключатель крепится

I!a папе .н или на щите винтами 16.. t„:;;I:3!!,-í3ëíåíèÿ необходимой операции ручкс и h управления устанавливают диск 3 в соответствующее положение по отметке на шкале, при этом два противолежащих штуц;ра 15 сообщены друг с другом посредцц3 . каналов 12. Переключатель обеспечивает 3но ксство соединений и в различных их комбинациях при изменении расположеНИЯ 3 и(:МР . УТЫХ 0TI30PCTIIH.

Ге !! ико-экономический эффект от примепспг.; предлагаемого устройства заключа«тся в сншжснии его металлоемкости, трудоемкости изготовления и расширении области применения.

1. Многоканальный переключатель, содержащий установленный в полости корпуса на приводном валу подвижный диск с коммутирующими каналами, прижимаемый к неподвижному диску, в котором выполнены выпускные отверстия, равномерно расположенныее по концентрической окружности, и герметизирующую диски прокладку, отличающийся тем, что, с целью упрощения конструкции и расширения функциональных возможностей, в подвижном диске на торцовой поверхности, обращенной к неподвижному диску, по концетрической окружности выполнены сверления, сгруппированные симметрично относительно диаметральной плоскости и противолежащие сверления соединены между собой попарно параллельными диаметру коммутирующими каналами, при этом сверления в каждой группе расположены друг от друга на расстоянии, равном половине расстояния между отверстиями в неподвижном диске.

2. Переключатель по п. 1, отличающийся тем, что радиус окружности, на котором расположены сверления в подвижном диске, равен радиусу окружности, на котором расположены отверстия в неподвижном диске.

Источники информации„ принятые во внимание нри экспертизе

1. Авторское свидетельство СССР № 281973, кл. F 16 К 11/00, 1970.

2. Авторское свидетельство СССР № 320124, кл. F 16 К 1972 (прототип).
