Устройство для ультразвукового контроля труб

Устройство для ультразвукового контроля труб

Иллюстрации

Показать все

Реферат



Союэ Советских

Соцнапнстнчесннх

Реснубпнк

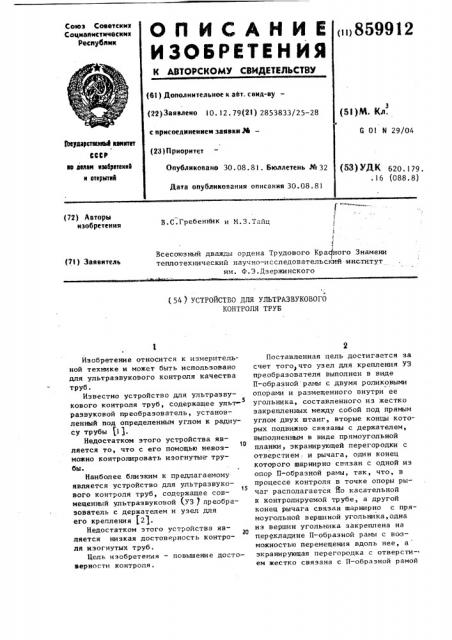

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ к лвтовскомю свидитюльствю ниц 859912 (61) Дополнительное к авт. санд-ву— (22) Заявлено 10. 12. 79(21) 2853833/25-28 с прнсоелинением заявки М— (23) Приоритет

Опубликовано 30.08.81. Бюллетень №32

Дата опубликования описания 30.08.81 (5! )М. Кл.

6 01 К 29/04

РмуааравенЫ1 квнвтвт

CCCP вв двлан кзвбретеикй к открытий (),И (620.179.

° 16 (088.8) (72) Авторы изобретения

В.С.Гребениик и N.3,Тайц

t !

Всесоюзный дважды ордена Трудового Красого Знамени ! теплотехнический научно-исследовательский- институт им. Ф.Э.Дзержинского (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОГО

КОНТРОЛЯ ТРУБ

Изобретение относится к измерительной технике и может быть использовано для ультразвукового контроля качества труб.

Известно устройство для ультразвукового контроля труб, содержащее ультразвуковой преобразователь, установ— ленный под определенным углом к радиусу трубы f1 j.

Недостатком этого устройства яв10 ляется то, что с его помощью невозможно контролировать изогнутые трубы.

Наиболее близким к предлагаемому является устройство для ультразвуко15 вого контроля труб, содержащее совмещенный ультразвуковой (УЗ > преобразователь с держателем и узел для его крепления (2).

Недостатком этого устройства яв20 ляется низкая достоверность контроля изогнутых труб.

Цель изобретения — повышение достоверности контроля.

Поставленная цель достигается за счет того что узел для крепления УЗ преобразователя выполнен в виде

П-образной рамы с двумя роликовыми опорами и размещенного внутри ее угольника, составленного из жестко закрепленных между собой под прямым углом двух штанг, вторые концы которых подвижно связаны с держателем, выполненным в виде прямоугольной планки, экранирующей перегородки с отверстием . и рычага, один конец которого шарнирно связан с одной из опор П-образной рамы, так, что, в процессе контроля в точке опоры рычаг располагается Ro касательной к контролируемой трубе, а другой конец рычага связан шарнирно с прямоугольной вершиной угольника, одна из вершин угольника закреплена на перекладине П-образной рамы с вьзможностью перемещения вдоль нее, а экранирующая перегородка с отверстием жестко связана с П-образной рамой

859912 и расположена в процессе контроля между совмещенным УЗ преобразователем и контролируемой трубой, причем углы наклона держателя и рычага к перекладине П-,образной рамы выбраны из соотношения

С sin of, * А-851п 9

А = Cnsin д

8 Cnsin д 4/О где at. — угол наклона держателя к 10 перекладине П-образной раMM ч — угол наклона рычага к перекладине П-образной рамы, С вЂ” длина держателя совмещенного УЗ преобразователя;

И вЂ” показатель преломления ульт. развукового луча; — толщина трубы;

-. Π— угол падения ультразвукового луча на внутреннюю по.верхность трубы;

С1 — половина длины перекладины

П-образной рамы.

На чертеже изображена упрощенная схема устройства для ультразвукового контроля труб.

Устройство для ультразвукового контроля труб содержит совмещенный ультразвуковой преобразователь l с держателем 2, узел для его крепления, выполненный в виде П-образной рамы 3 с двумя роликовыми опорами 4, и размещенного внутри ее угольника

5, экранирующей перегородки 6 с отверстием и рычага 7 с колесами 8, распо35 ложенными симметрично относительно одной роликовой опоры 4, полэуна 9, подвижно связанного со штангой 10 угольника 4 и установленного с возмож40 костью перемещения по перекладине

1l П-образной рамы 3, шатуна 12,подвижно связанного со штангой 13 угольника 5, контролируемой трубы.

Устройство работает следующим образом.

При сканировании П-образной рамы 3 по поверкности трубы 14 с помощью роликовых опор 4, рычаг 7 при изменениях внешнего радиуса контролируемой трубы 14 принимает, благодаря колесам

В, положение касательное к внешней поверхности контролируемой трубы 14.

Рычаг 7, следуя положению касательной к внешней поверхности контролируемой 55 трубы 14, увлекает эа собой угольник

5. Штанга 10 при этом перемещается в полэуне 9, который, в свою очередь, скользит по перекладине 11 П-образной рамы 3, а держатель 2 толкакет шатун

12 по штанге 13 угольника 5, изменяя тем самым угол наклона ультразвукового преобразователя I.

Таким образом, автоматически поддерживается угол ввода ультразвуковых .лучей через экранирующую перегородку

6 таким, чтобы удовлетворялось условие максимальной выявляемости радиальных дефектов на внутренней поверхности контролируемой трубы 14 °

Формула изобретения

Устройство для ультразвукового контроля труб, содержащая совмещенный ультразвуковой (УЗ ) преобразователь с, держателем и узел для его крепления, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности контроля, узел для крепления УЗ преобразователя выполнен в виде П"образной рамы с двумя роликовыми опорами и размещенного внутри ее угольника, составленного из жестко закрепленных между собой под прямым углом двух штанг, вторые концы которых подвижно связаны с держателем,выполненным в виде прямоугольной планки, экранирующей перегородки с отверстием и рычага, один конец которого шарнирно связан с одной из опор П-образной рамы так, что в процессе контроля, в точке опоры рычаг располагается по касательной к контролируемой трубе, другой конец рычага связан шарнирно с прямоугольной вершиной угольника, одна из вершин угольника закреплена на перекладине П-образной рамы с возможностью перемещения вдоль нее, а экранирующая перегородка с отверстием жестко связана с П-образной рамой и расположена в процессе контроля между совмещенным УЗ преобразователем и контролируемой трубой, причем углы наклона держателя и рычага к перекладине П-образной рамы выбраны из соотношения

С= 911 К=А-ВМ ИЧ

A = C S4Wd

B = Сими о" (+ fa) где СК вЂ” угол наклона держателя к перекладине П-образной рамы;

Ч вЂ” угол наклона рычага к пере,— кладине П-образной рава;

8599) 2

537/66 писное тент", Проектная ° 4

С вЂ” длина Деркателя совмещенного

УЗ преобразователя; и — показатель преломления ультразвукового луча;

h -òîëùèíà трубы;

Д вЂ” угол падения ультразвукового луча на внутрениико поверхность трубы; а — половина длины перекладины

П-образной рамы.

Источники информации ь принятые во внимание при экспертизе

).Ïàòåíò СИ}А В 3837202, кл. 6 О) И 29/04, )974.

2. Авторское свидетельства СССР

Ф )07280, кл. G О) и 29/04, )956.
