Телескоп для наблюдения искусственных спутников земли

Телескоп для наблюдения искусственных спутников земли

Иллюстрации

Показать все

Реферат



Союз Соаетскнх

Соцналнстнческнх

Республнк

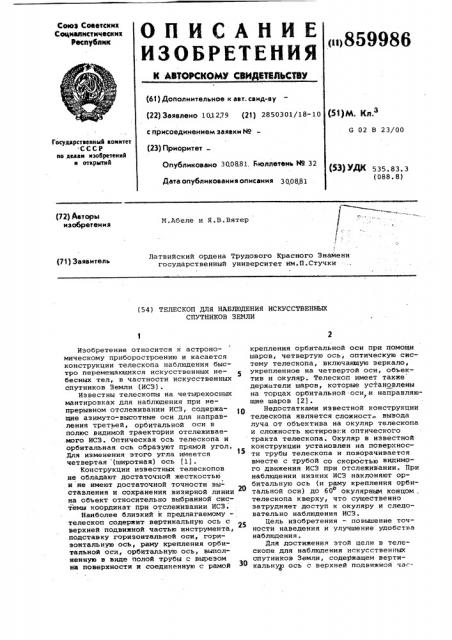

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (u)859986 (61) Дополнительное к авт. свид-ву (22) Заявлено 101279 (21) 2850301/18-10 с присоединением заявки NP (23) Приоритет

Опубликовано 300881, Бюллетень ЙЯ 32

Дата опубликования описания 3 0088 1 (51)М. Кл Э

G 02 В 23/00

Госуддрствеииый комитет СССР оо делам изобретений и открытий (53) УДК 535.83.3 (088. 8) I

/(72) Авторы изобретения

М.Абеле и Я.В.Вятер

Латвийский ордена Трудового Красного Знамени государственный университет им.П.Стучки (7 3 ) Заявитель (54) ТЕЛЕСКОП ДЛЯ НАБЛЮДЕНИЯ ИСКУССТВЕННЬИ

СПУТНИКОВ ЗЕМЛИ

Изобретение относится к астрономическому приборостроению и касается конструкции телескопа наблюдения быстро перемещающихся искусственных небесных тел, в частности искусственных спутников Земли (ИСЗ).

Известны телескопы на четырехосных мантировках для наблюдения при непрерывном отслеживании ИСЗ, содержащие азимуто-высотные оси для направления третьей, орбитальной оси в полюс видимой траектории отслеживае.мого ИСЗ. Оптическая ось телескопа и орбитальная ось образуют прямой угол, Для изменения этбго угла имеется четвертая (широтная) ось (1).

Конструкции известных телескопов не обладают достаточной жесткостью и не имеют достаточной точности выставления и сохранения визирной линии на объект относительно выбранной системы координат при отслеживании ИСЗ.

Наиболее близкий к предлагаемомутелескоп содержит вертикальную ось с верхней подвижной частью инструмента, подставку горизонтальной оси, горизонтальную ось, раму крепления орбитальной оси, орбитальную ось, выполненную в виде полой трубы с вырезом на поверхности и соединенную с рамой крепления орбитальной оси при помощи шаров, четвертую ось, оптическую систему телескопа, включающую зеркало, укрепленное на четвертой оси, объектив и окуляр. Телескоп имеет также держатели шаров, которые установлены на торцах орбитальной.оси .и направляю1 щие шаров (2) .

Недостатками известной конструкции телескопа является сложност вывода луча от объектива на окуляр телескопа и сложность юстировки оптического тракта телескопа. Окуляр в известной конструкции установлен на поверхности трубы телескопа и поворачивается вместе с трубой со скоростью видимого движения ИСЗ при отслеживании. При наблюдении низких ИСЗ наклоняют орбитальную ось (и раму крепления орбитальной оси) до 60 окулярным концом . о телескопа кверху, что существенно затрудняет доступ к окуляру и следовательно наблюдения ИСЗ.

Цель изобретения — повышение точности наведения и улучшение удобства наблюдения, Для достижения этой цели в телескопе для наблюдения искусственных спутников Земли, содержащем вертикальную ось с верхней подвижной час-859986 тью инструмента, подставку горизонтальной оси, горизонтальную ось, раму . крепления орбитальной оси, орбитальную ось, выполненную в виде полой трубы с вырезом на поверхности и соединенную с рамой крепления орбитальной оси при помощи шаров, установЛенных при помощи держателей на направляющих шаров, четвертую ось и оптическую систему телескопа, включенную зеркало, укрепленное на четвертой оси, объектив и окуляр, последний установлен на раме орбитальной оси телескопа.

На чертеже схематически изображена конструкция телескопа, разрез.

Телескоп содержит вертикальную ось

; с верхней подвижной частью 1 инстру- .. мента, подставку 2 горизонтальной оси

l3, раму 4 крепления орбитальной оси.

Орбитальная ось телескопа выполнена в виде полой трубы 5 с вырезом б на поверхности и ограничена с торцев центрированными дисками 7, в центрах которых выполнены выемки с установленными в них шарами 8 и 9, которые соединены на оси трубы 5 с рамой 4 крепления орбитальной оси, а под вырезом б трубы 5 установлено зеркало

10, которое, закреплено на четвертой оси 11 монтировки, причем четвертая ось ll установлена перпендикулярно оси трубы 5 и параллельно поверхности зеркала 10 и закреплена на краях трубы 5, а зеркало 10 соединено с винтом 12 поворота зеркала 10. Оптическая система телесйопа состоит иэ объектива 13 и окуляра 14. Окуляр

l4 установлен на элементе 15 крепления, Для устранения люфта шар 9 поджимается прижимом 16. Держатели 17 шаров выполнены в виде кольцевых шайб с винтами. Направляющие 18 и

19 шаров выполнены в виде вкладышей со сферической поверхностью, обраэукицие с шарами сферические опоры с минимальным коэффициентом трения, Направляющая 18 установлена s пазу ,держателя 20 направляющей .18, установленной на раме 4 при помощи винтов. Центрированный диск 7, шар 9, направляющая. 19 шара и прижим 16 имеют сквозные отверстия.

Телескоп работает следующим образом.

Вертикальной осью с верхней подвижной частью 1 инструмента и горизонтальной осью 3 устанавлийают на,правление орбитальной оси в полюс траектории отслеживаемого ИСЭ. ЗерМало 10 в начальном положении уста,. яовлеио под углом 454 к оси трубы

5. Пр» отслеживании ИСЭ по малому кругу четвертой осью 11 устанавливается орбитальный;параметр р (угол в пределах 2 54) конкретного отслежнваемого ИСЗ поворотом зеркала 10 от .Начального положения при помощи винта 12 и четвертая ось 11 стопорится.

При наблюдении ИСЗ при отслеживании, вдоль всей дуги видимой траектории

ИСЗ поворачивают только орбитальную ось (трубу 5) и параллельный пучок света от ИСЗ проходит вырез б трубы

5, отклоняется зеркалом 10 и,проходя: оптическую систему телескопа, фиксируется устройством фиксации инфор мации .

Держатели 17 шаров прижимают шары

8 и 9 к орбитальной оси и фиксируют их положения относительно оси. Направляющие 18 и. 19 устанавливают направление орбитальной оси, которое фиксируют„закрепляя держатель 20,на15 правляющей 18 на раме 4.

В трубе 5 устанавливают объектив

13 телескопа, обеспечивающий ход параксиальных лучей вблизи оси трубы

5. Сквозные отверстия в диске 7,шаре

Щ 9, направляющей шара 19 и прижиме 16 выводят лучи от объектива 13 к .окуляру 14, установленному на элементе

15 крепления окуляра. Элемент 15 крепления окуляра 14 имеет возможность

24 перемещаться в двух взаимно перпендикулярных направлениях относительно оси трубы 5 и служит при юстировке телескопа для выставления визирной линии телескопа. После выСтавления визирной линии элемент 15 крепления закрепляется на раме 4. Юстирование расстояния объектив-окуляр для телескопа производится изменением положения окуляра 14 относительно поверхности элемента 15 крепления окуляра.

В предлагаемой конструкции телескопа повышается технологичность изготовления, так как существенно упрощается изготовление и сборка инст4Q румента; в трубе отдельно монтируется объективная часть телескопа и раздельно устанавливается окулярная часть телескопа, положение шара с отверстием уверенно фиксируется держателем, упрощается юстировка телескопа: объективная часть юстируется раздельно от окулярной, причем не нужны жесткие условия на направление параксиальных лучей с объективной части телескопа, окуляр юстируется раздельно и телескоп юстируется выставлением направления визирной линии при помощи держателя окуляра и установки расстояния объектив-окуляр, изменяя положение последнего относительного держателя объектива.

Кроме того улучшается удобство эксплуатации инструмента при визуальных наблюдениях, так как окуляр выведен на раме крепления орбитальной оси и при всех высотах наблюдения легко доступен наблюдателю. Существенным преимуществом является также неподвижность окуляра при отслеживании и наблюдении объекта.

859986

Составитель М.Лебедев

Редактор И.Лысогорова ТехредИ. Рейвес Корректор С Корниенко

Заказ 7543/70 Тираж 539 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4

Формула изобретения

Телескоп для наблюдения искусственных спутников Земли, содержащий вертикальную ocb с верхней подвижной .частью инструмента, подставку горизонтальной оси, горизонтальную ось, раму крепления орбитальной оси, орбитальную ось, выполненную в виде полой трубы с вырезом на поверхности и соединенную с рамой крепления орбитальной оси.при помощи шаров, установленных при помощи держателей на направлякщих шаров, четвертую ось и оптическую систему телескопа, включающую зеркало, укрепленное на четвертой оси, объектив и окуляр, о т— л и ч а ю шийся тем, что, с целью повышения точности наведения и улучшения условий наблюдения, окуляр установлен на раме орбитальной оси телескопа.

Источники информации, принятые во внимание при экспертизе

1. авторское свидетельство СССР

9 138389, кл.. G 02 В 23/00, 1961.

2. Авторское свидетельство СССР

9 608363, кл. G 02 В 23/00, 1976 (прототип).
