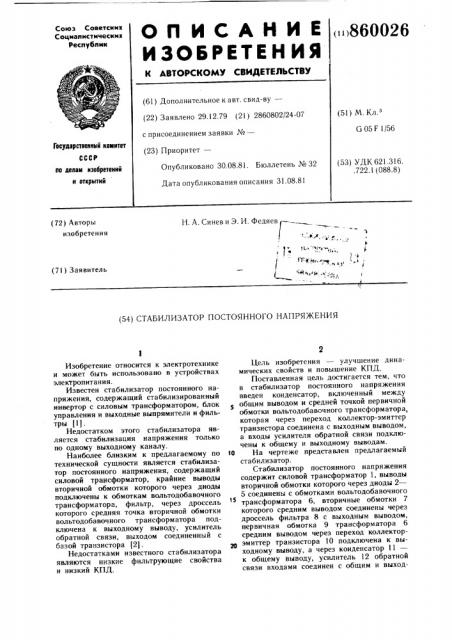

ОП ИСАНИЕ

Союз Советскмк

Социалистических

Республик ()860026

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.12.79 (21) 2860802(24-07 с присоединением заявки Мв— (23) Приоритет— (51) М. К .

G 05F 1/56

Гоеударетвеинык комитет (53) УДК 621,316. .722. 1 (088.8) Опубликовано 30.08.81. Бюллетень Хо 32

Дата опубликования описания 31.08.81 ло делам нзобретеиий и открытий (72) Авторы изобретения

Н. А. Синев и Э. И. Федяев —

1,,Ф (71) Заявитель лил„гъг., -:,. (54) СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ

Изобретение относится к электротехнике и может быть использовано в устройствах электропитания.

Известен стабилизатор постоянного напряжения, содержащий стабилизированный инвертор с силовым трансформатором, блок управления и выходные выпрямители и фильтры (1).

Недостатком этого стабилизатора является стабилизация напряжения только по одному выходному каналу.

Наиболее близким к предлагаемому по технической сущности является стабилизатор постоянного напряжения, содержащий силовой трансформатор, крайние выводы вторичной обмотки которого через диоды подключены к обмоткам вольтодобавочного трансформатора, фильтр, через дроссель которого средняя точка вторичной обмотки вольтодобавочного трансформатора подключена к выходному выводу, усилитель обратной связи, выходом соединенный с базой транзистора (2).

Недостатками известного стабилизатора являются низкие фильтрующие свойства и низкий КПД.

Цель изобретения — улучшение динамических свойств и повышение КПД.

Поставленная цель достигается тем, что в стабилизатор постоянного напряжения введен конденсатор, включенный между общим выводом и средней точкой первичной обмотки вольтодобавочного трансформатора, которая через переход коллектор-эмиттер транзистора соединена с выходным выводом, а входы усилителя обратной связи подключены к общему и выходному выводам.

10 На чертеже представлен предлагаемый стабилизатор.

Стабилизатор постоянного напряжения содержит силовой трансформатор 1, выводы вторичной обмотки которого через диоды 2—

5 соединены с обмотками вольтодобавочного трансформатора 6, вторичные обмотки 7 которого средним выводом соединены через дроссель фильтра 8 с выходным выводом, первичная обмотка 9 трансформатора 6 средним выводом через переход коллекторо эмиттер транзистора 10 подключена к выходному выводу, а через конденсатор 11— к общему выводу, усилитель 12 обратной связи входами соединен с общим и выход860026

Составитель В. Мосин

Редактор A. Лежнина Техред А. Бойкас Корректор В. Синицкая

Заказ 7547/32 Тираж 940 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 пым выводами, а выходами — — с базой транзистора 10.

Стабилизатор работает следующим образом.

Поскольку в цепь между диодами 3 и 4 и фильтром 8 включена выходная обмотка 7 кол ьтодобавочного трансформатора 6, то напряжение, приложенное к входу фильтра 8 равно сумме или разности напряжений на выходных обмотках силового 1 и вольтодобавочного 6 трансформаторов в зависимости от фазировки включения первичной обмотки 9. Стабилизация выходного напряжения осуществляется изменением напряже ия, прикладываемого к первичной обмотке 9 через транзистор 10, работающий в линейном режиме и управляемый усилителем 12 обратной связи с выхода устройства, Повышение КПД достигается за счет того, что ток управления вольтодобавочного трансформатора 6 замыкается через нагрузку.

Формула изобретения

Стабилизатор постоянного напряжения, содержагций силовой трансформатор, крайние выводы вторичной обмотки которого через диоды подключены к обмоткам вольтодобавочного трансформатора, фильтр, через дроссель которого средняя точка вторичной обмотки вольтодобавочного трансформатора подключена к выходному выводу, усилитель обратной связи, выходом соединенный с базой транзистора, отличающийся тем, что, с целью улучшения динамических свойств и повышения КПД устройства, в него дополнительно введен конденсатор, включенный между общим выводом и средней точкой первичной обмотки вольтодобавочного трансформатора, которая через переход коллекторэм иттер тра нзистора соеди непа с выходным выводом, а входы усилителя обратной связи подключены к общему и выходному выводам.

Источники информации, принятые во внимание при экспертизе

1. Ромаш Э. М. Транзисторные преоб20 разователи в устройствах питания радиоэлектронной аппаратуры. М., «Энергия», 1975, с. 108 — 111.

2. Авторское свидетельство СССР № 672621, кл. G 05 F 1/56, 1975.
