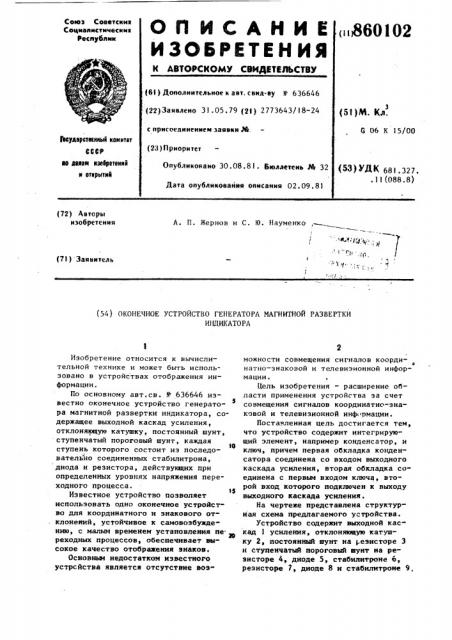

Союз Советских

Социапистическнх

Республик

П И < A Н И Е (360102

ИЗОБРЕТЕНИЯ

К АВТОИ:КОМУ СВИДИТИЛЬСТВУ

161} Дополнительное к авт. саид-ву Ф 636646 (22)Заявлено 31.05.79 (21) 2773643/18-24 с присоединением заявки Ж (51)М. Кл.

G 06 К 15/00 Ьаудврсткииый комитет

ССВР (23) Приоритет е двдаш изввретеиий и втирытия

Опубликовано 30.08.81. Бюллетень И 32

Дата опубликования описания 02. 09. 81

{53) УДК 681.327. .11(088.8) (72) Авторы изобретения

А. П. Жернов н С. l0. Науменко ! ла„т;1 ав, е!у . ф га!

-! -i ll

I !

« !, - т ! (7!} Заявитель (54) ОКОНЕЧНОЕ УСТРОЙСТВО ГЕНЕРАТОРА МАГНИТНОЙ РАЗВЕРТКИ

ИНДИКАТОРА

Изобретение относится к вычислительной технике и может быть использовано в устройствах отображения информации.

По основному авт.св. и 636646 известно оконечное устройство генератора магнитной развертки индикатора, содержащее выходной каскад усиления, отклоняющую катушку, постоянный шунт, ступенчатый пороговый шунт, каждая

19 ступень которого состоит иэ последовательно соединенных стабилитрона, диода и резистора, действукхцих при определенных уровнях напряжения переходного процесса, 15

Известное устройство позволяет испольэовать одно оконечное устройство для координатного и знакового отклонений, устойчивое к самовозбуждению, с малым временем установления це. реходных процессов, обеспечивает высокое качество отображения знаков.

Осиовиык недостатком известного устрсйства является отсутствие возможности совмещения сигналов коорди0 натно-знаковой и телевизионной информации.

Цель изобретения — расширение области применения устройства эа счет совмещения сигналов координатно-знаковой и телевизионной инф! рмации.

Поставленная цель достигается тем, что устройство содержит интегрирующий элемент, например конденсатор, и ключ, причем первая обкладка конденсатора соединена со входом выходного каскада усиления, вторая обкладка соединена с первым входом ключа, второй вход которого подключен к выходу выходного каскада усиления.

На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит выходной каскад 1 усиления, отклоняющую катушку 2, постоянный шунт иа 1.езисторе 3 и ступенчатый пороговый шунт на резисторе 4, диоде 5, стабилитроне 6, резисторе 7, диоде 8 и стабилитроне 9, 3 86010 интегрирующий элемент, например конденсатор 10, и ключ 11.

Устройство работает следующим образом.

На вход выходного каскада 1 усиле5 ния поступают предварительно суммированные сигналы координат, знака и растра, разнесенные по времени, которые преобразуются в токи, протекающие через отклопяющую катушку 2 °

Сопротивления пороговых шунтов, состоящих из резистора 4, диода 5, стабилитрона 6 и резистора 7, диода 8, стабилитрона 9, подключенных параллельно отклоняющей катушке 2, при переходных процессах зависят от величины выброса напряжения, пропорционального току отклонения.

При больших токах отклонения открываются стабилитроны 9 и 6, и восстановление отклоняющей катушки 2 происходит через шунты на элементах 3-9.

При малых токах отклонения (но превышающих токи отклонения знаков) открывается только стабилитрон 6, и ВОс становление катушки 2 происходит через шунты на элементах 3-6. При токах отклонения знаков стабилитроны 6 и 9 заперты, и восстановление отклоняющей катушки 2 происходит только через Зр резистор 3, обеспечивающий затухание небольших переходных процессов . Величина сопротивления резистора 3 выбирается в несколько раз больше индуктивного сопротивления отклоняющей катушки 2 при отображении сигналов знака °

В момент, когда отображается первичная регулярная информация в виде телевизионного растра, на управляющий 4, вход ключа ll подаются тактовые импульсы, которые замыкают его на время отображения первичной информации в виде телевизионного растра и замыкают его на время отображения вторичной координатно-знаковой информации. Замыкание ключа 11 подключает интегрирующий элемент-конденсатор 10

2 ф между базой и эмиттером выходного транзистора выходного каскада 1 усиления и устанавливает жестко апериодический режим установления переходных процессов, что позволяет получить неискаженное телевизионное изображение, совмещенное с вторичной координатно-знаковой информацией.

Применение предлагаемого изобретения позволяет создать индикаторное устройство с общим оконечным устройством генератора магнитной развертки для отображения вторичной алфавитно-цифровой информации и информа-. ции в виде телевизионного растра, с малым временем установления переходных процессов при отсутствии самовозбуждения, обеспечивающее высокое качество отображения знаков и линейности растровой информации.при сокращении объема аппаратуры на одно оконечное устройство генератора магнитной развертки, чем повышается надежность.

Формула изобретения

Оконечное устройство генератора магнитной развертки индикатора по авт.св. N - 636646, о т л к ч а ю щ е е с я тем, что, с целью расширения области применения устройства за счет совмещения сигналов координатно-знаковой и телевизионной информации, оно содержит интегрирующий элемент, например конденсатор, и ключ, причем первая обкладка конденсатора соединена со входом выходного каскада усиления, вторая обкладка соединена с первым входом ключа, второй вход которо

«У го подключен к выходу выходного каскада усиления.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

11 636646, кл. 6 06 К 15/00, 1978 (прототип).
