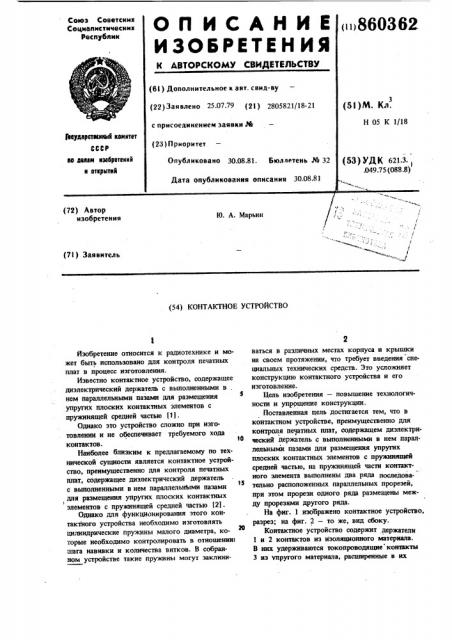

О П И С А Н И Е 860362

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. саид-ву (22) Зая алеко 25.07.79 (2 l ) 2805821/18-21 с присоединением заявки М (23) Приоритет (51)М. Кл.

Н 05 К 1/18

Гввударствиный кемигет

СССР м делам яэабретений н открытий (53) УДК 621.3. .049.75 (088.8) Опубликовано 30.08.81. Бюллетень № 32

Дата опубликования описания 30.08,81 к

Ф.

1 (72) Автор изобретения!

/

К

=.ЧФ

Ю. А. Марьин (7I) Заявитель (54) КОНТАКТНОЕ УСТРОЙСТВО

Изобретение относится к радиотехнике н может быть использовано для контроля печатных плат в процесс изготовления.

Известно контактное устройство, содержащее диэлектрический держатель с выполненными в . нем параллельными пазами для размещения упругих плоских контактных элементов с пружинящей средней частью (1).

Однако это устройство сложно при изготовлении и не обеспечивает требуемого хода

1О контактов.

Наиболее близким к предлагаемому по технической сущности является контактное устройство, преимущественно для контроля печатных плат, содержащее диэлектрический держатель

1$ с выполненными в нем параллельными пазами для размещения упругих плоских контактных

3 элементов с пружинящей средней частью 12).

Однако для функционирования этого контактного устройства необходимо изготовлять цилиндрические пружины малого диаметра, которые необходимо контролировать в отношении шага навивки н количества витков. В собранном устройстве такие пружины могут заклнниваться в различных местах корпуса и крышки на своем протяжении, что требует введения снецнальных технических средств. Это усложняет конструкцию контактного устройства и его изготовление.

Цель изобретения — повышение технологичности и упрощение конструкции.

Поставленная цель достигается тем, что в контактном устройстве, преимущественно для контроля печатных плат, содержащем диэлектрический держатель с выполненными в нем параллельными пазами для размещения упругих плоских контактных элементов с пружинящей средней частью, на пружинящей части контактного элемента выполнены два ряда последовательно расположенных параллельных прорезей, при этом прорези одного ряда размещены между прорезями другого ряда.

На фиг. 1 изображено контактное устройство, разрез; на фиг. 2 — то же, вид сбоку.

Контактное устройство содержит держатели

1 и 2 контактов из изоляционного материала.

В иих удерживаются токопроводящие контакты

3 из упругого материала, расширенные в их

Фие. Р фие.!

ВНИИПИ Заказ 7576/32 Тираж 889 Подписное

Филиал П11П "Патент", г. Ужгород, ул. Проектная, 4

3 860 средней части. Эта расширенная средняя часть заключена между держателями в зазоре 4, образованном параллельными пластинами 5, которые соединены продольной вертикальной стенкой 6, переходящей в поперечное перекрытие 7.

В поперечном перекрытии отформованы отверстия 8 для рабочих наконеч йков 9 токопроводящих контактов, Расширенные части токопроводящих контактов снабжены двумя равномерными рядами параллельных прорезей 10 и

11, расположенными друг против друга .так, что прорези одного ряда размещены между прорезями второго ряда на равном расстоянии. Во втором держателе, который соединен неподвижно спервым,,отформованы отверстия 12 для хвостовых частей 13 токопроводящих контактов и фиксирующий выступ 14, совпадающий с соответствующим ему гнездом 15, размещенным на продольной вертикальной стенке первого держателя.

При контактировании с проверяемыми печатными платами рабочие наконечники 9 воспринимают усилия ох контактных площаддк.

Ширина прорезей 10 и 11 при этом уменьшается по мере возрастания усилий.

Высота рабочего наконечника 9 над попе речным перекрытием 7, задающая максималь362- 4 ный ход контакта, не должна превышать половины суммарной ширины прорезей. Расстояние между соседними прорезями определяет величину усилия, передаваемого контактирующим устройством на контактную площадку.

Формула изобретения

Контактное устройство, преимутцественно для контроля печатных плат, содержащее диэлектрический держатель с выполненными в нем параллельными пазами для размещения упругих плоских контактных элементов с пружинящей cpeqней частью, о т л и ч а ю щ е е с я тем, что, с целью повышения технологичности и упрощения конструкции, на пружинящей части контактного элемента выполнены два ряда последовательно расположенных параллельных прорезей, при этом прорези одного ряда размещены между прорезями другого ряда.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 501503, кл, Н 05 К 1/04, 1974.

2. Авторское свидетельство СССР Я 445178, кл. Н 05 К 1/07, 1972.
