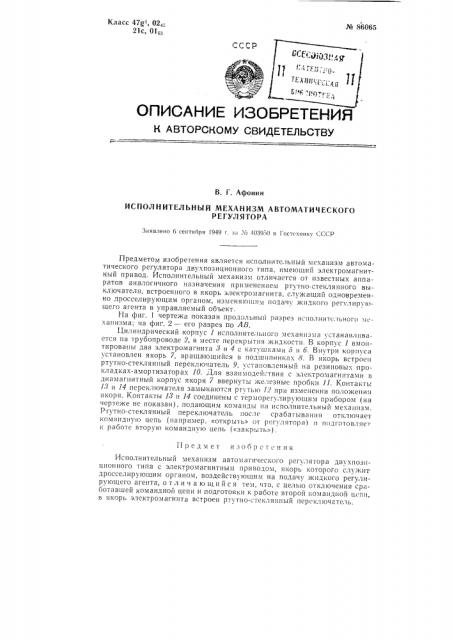

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Г. Афонин

ИСПОЛ Н ИТЕЛЬНЬ(Й МЕХАНИЗМ АВТОМАТИЧЕСКОГО

РЕГУЛЯТОРА

Заявлено 6 сентяоря !949 г. аа . А 403950 в Ростехннну СССР

Предметом изобретения является исполнительный механизм автоматического регулятора двухпозиционного типа, имеющий электромагнитный привод. Исполнительный механизм отличается от известных аппаратов аналогичного назначения применением ртутно-стеклянного выключателя, встроенного в якорь электромагнита, служащий одновременно дросселирующим органом, изменяющим подачу жидкого рег лирук1щего агента в управляемый объект.

На фиг. 1 чертежа показан продольный разрез исполнитсльного мгханизма; на фиг. 2 — его разрез по АВ.

Цилиндрический корпус 1 исполнительного механизма устанавливается на трубопроводе 2, в месте перекрытия жидкости. В корпус 1 вмонтированы два электромагнита 3 и 4 с катушками 5 и 6. Внутри корпуса установлен якорь 7, вращающийся в подшипниках 8. В якорь встроен ртутно-стеклянный переключатель 9, установленный на резиновых прокладках-амортизаторах 10. Для взаимодей TBHH с электромагнитами в диамагнитный корпус якоря 7 ввернуты железные пробки 11. Контакть.

И и 14 переключателя замыкаются ртутью 12 при изменении положения якоря. Контакты 18 и 14 соединены с терморегулируюшим прибором (на чертеже не показан), подающим команды на исполнительный механизм.

Ртутно-стеклянный переключатель после ср аб атыва ни s> откл1очает командную цепь (например, «открыть» от регулятора) и подготовляет к работе вторую командную цепь («закрь.ть»).

Предмет изобретения

Исполнительный механизм автоматического регулятора двухпозпционного типа с электромагнитным приводом, якорь которого служит дросселирующим органом, воздействующим на подачу жидкого регулирующего агента, отличающийся тем, что, с целью отключения сработавшей командной цепи и подготовки к работе второй командной цспп, в якорь электромагнита встроен ртутно-стеклянный переключатель.

¹ 8бОб5 фу:.

Фиг. 2
