Реферат

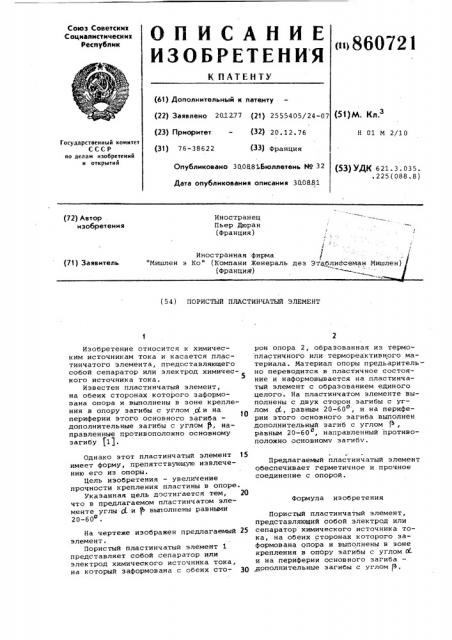

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

oi>860721 (61) Дополнительный к патенту (51)М К 3 (22) Заявлено 201277 (21) 2555405/24-07 (23) Приоритет — (32) 20. 12. 76

Н 01 М 2/10

Государственный комитет

СССР по делам изобретений и открытий (31) 76-38622 (33) Франция

Опубликовано 3008816юллетень Но 32

Дата опубликования описания 360881 (53) УДК 621. 3. 035..225(088.8) (72) Автор . изобретения

Иностранец

Пьер Дюран (Франция) I

Иностранная фирма

"Мишлен э Ко" (Компани Женераль дез ЭтаблиСсеман Мишлен) (Франции) (71) Заявитель (54) ПОРИСТЫЙ ПЛАСТИНЧАТЫЙ ЭЛЕМЕНТ

Формула изобретения

Изобретение относится к химическим источникам тока и касается пластинчатого элемента, предоставляющего собой сепаратор или электрод химического источника тока.

Известен пластинчатый элемент, на обеих сторонах которого заформована опора и выполнены в зоне крепления в опору загибы с углом 0L и на периферии этого основного загиба— дополнительные загибы с углом Р, направленные противоположно основному загибу (11.

Однако этот пластинчатый элемент 15 имеет форму, препятствующую извлечению его из опоры.

Цель изобретения — увеличение прочности крепления пластины в опоре.

Указанная цель достигается тем, 20 что в предлагаемом пластинчатом элементе углы ф и выполнены равными

20-60

На чертеже изображен предлагаемый 25 элемент.

Пористый пластинчатый элемент 1 представляет собой сепаратор или электрод химического источника тока, на который заформована с обеих сто- 3р рон опора 2, образованная из термопластичного или термореактивного материала. Материал опоры предьарительно переводится в пластичное состояние и наформовывается на пластинчатый элемент с образованием единого целого. На пластинчатом элементе выполнены с двух сторон загибы с углом Д., равным 20-60, и на периферии этого основного загиба выполнен дополнительный загиб с углом равным 20-60, направленный противоположно основному загибч.

Предлагаемый пластинчатый элемент обеспечивает герметичное и прочное соединение с опорой.

Пористый пластинчатый элемент, представляющий собой электрод или сепаратор химического источника тока, на обеих сторонах которого заформована опора и выполнены в зоне крепления в опору загибы с углом К и на периферии основного загиба дрполнительные загибы с углом р ь60721

Составитель К.Вейсбейн

Техред Т.Маточка, Корректор С.Шекмар

Редактор A.Ëåæíèíà

Заказ 7599/32 Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 направленные противоположно основному загибу, отличающийся тем, что, с целью увеличения прочности крепления, углы с(и Р выполнены равными 20-60

Источники информации, принятые во внимание;,ðê экспертизе

1. фролов A.Ä. Соединения в конструкциях радиотехнических изделий.

М., "Энергия", 1968, с. 136-137.
