(») 860881

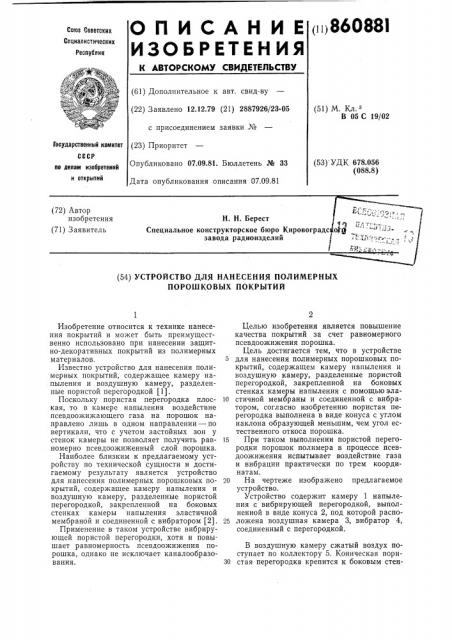

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.12.79 (21) 2887926(23-05 с присоединением заявки Ме (51) М. К.

В 05 С 19(02 (53) УДК 678.056 (088.8) Опубликовано 07.09.81. Бюллетень № 33

Дата опубликования описания 07.09.81 по делам изобретений и открытий (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОЛИМЕРНЫХ

ПОРОШКОВЫХ ПОКРЫТИЙ

Государственный комитет (23) Приоритет

Изобретение относится к технике нанесения покрытий и может быть преимущественно использовано при нанесении защитно-декоративных покрытий из полимерных материалов.

Известно устройство для нанесения полимерных покрытий, содержащее камеру напыления и воздушную камеру, разделенные пористой перегородкой (1).

Поскольку пористая перегородка плоская, то в камере напыления воздействие псевдоожижающего газа на порошок направлено лишь в одном направлении — по вертикали, что с учетом застойных зон у стенок камеры не позволяет получить равномерно псевдоожиженный слой порошка.

Наиболее близким к предлагаемому устройству по технической сущности и достигаемому результату является устройство для нанесения полимерных порошковых покрытий, содержащее камеру напыления и воздушную камеру, разделенные пористой перегородкой, закрепленной на боковых стенках камеры напыления эластичной мембраной и соединенной с вибратором (2).

Применение в таком устройстве вибрирующей пористой перегородки, хотя и повышает равномерность псевдоожижения порошка, однако не исключает каналообразования.

Целью изобретения является повышение качества покрытий за счет равномерного псевдоожижения порошка.

Цель достигается тем, что в устройстве

5 для нанесения полимерных порошковых покрытий, содержащем камеру напыления и воздушную камеру, разделенные пористой перегородкой, закрепленной на боковых стенках камеры напыления с помощьюэла10 стичной мембраны и соединенной с вибратором, согласно изобретению пористая перегородка выполнена в виде конуса с углом наклона образующей меньшим, чем угол естественного откоса порошка.

15 При таком выполнении пористой перегородки порошок полимера в процессе псевдоожижения испытывает воздействие газа и вибрации практически по трем координатам.

2о На чертеже изображено предлагаемое устройство.

Устройство содержит камеру 1 напыления с вибрирующей перегородкой, выполненной в виде конуса 2, под которой распо25 ложена воздушная камера 3, вибратор 4, соединенный с перегородкой.

В воздушную камеру сжатый воздух поступает по коллектору 5. Коническая пори30 стая перегородка крепится к боковым стен860881

Составитель Л. Янюшин

Техред И. Пенчко

Редактор 3. Бородкина

Корректор О. Тюрина

Заказ 1880/12 Изд. № 536 Тираж 784 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 кам камеры напыления эластичной мембраной 6.

Устройство работает следующим образом.

В камеру напыления засыпают порошок 5 пластмассы, который переводится в псевдоожиженное соостояние совместным действием вибрации и сжатого газа. Элементы порошка испытывают воздействие газа и вибрации по всем трем координатам, что 10 препятствует неравномерности «кипения» и каналообразованию, способствуя тем самым образованию равномерной газополимерной смеси.

Устройство отличается простотой кон- 15 струкции и стабильностью процесса получения псевдоожиженного слоя.

Формула изобретения

Устройство для нанесения полимерных 20 порошковых покрытий, содержащее камеру напыления и воздушную камеру, разделенные пористой перегородкой, закрепленной на боковых стенках камеры напыления с помощью эластичной мембраны и соединенной с вибратором, отличающееся тем, что, с целью повышения качества покрытия за счет равномерного псевдоожиж ения порошка, пористая перегородка выполнена в виде конуса с углом наклона образующей меньшим, чем угол естественного откоса порошка.

Источники информации, принятые во внимание при экспертизе

1. Генель С. В. и др. Применение полимерных материалов в качестве покрытий, М., «Химия», 1968, с. 69, рис. 14.

2. Авторское свидетельство СССР № 197146, кл. В 29 С 13/00, 1966 (прототип) .
