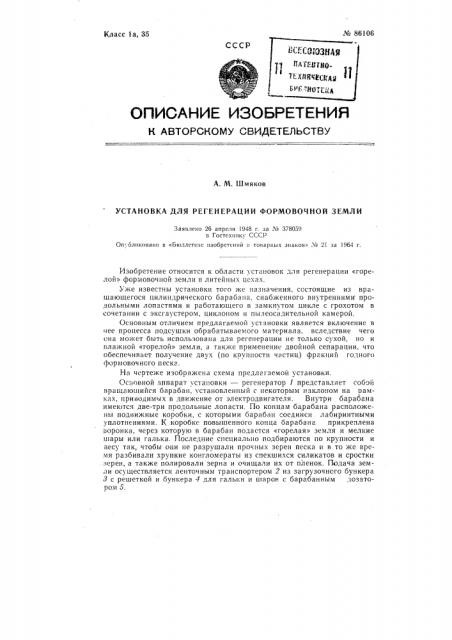

№ 86106
Класс 1а, 35
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
А. М. Шмяков
УСТАНОВКА ДЛЯ РЕГЕНЕРАЦИИ ФОРМОВОЧНОЙ ЗЕМЛИ
Заявлено 26 апреля 1948 г. за ¹ 378059 в Гостехникх CCCP
Опубликовано в «Бюллетеис изобретений и товарных знаков» ¹ 21 за 1964 г.
Изобретение относится к области установок для регенерации «горелой» формовочной земли в литейных цехах.
Уже известны установки того же назначения, состоящие из вращающегося цилиндрического барабана, снабженного внутренними продольными лопастями и работающего в замкнутом цикле с грохотом в сочетании с эксгаустером, циклоном и пылеосадительной камерой.
Основным отличием предлагаемой усчановки является включение в нее процесса подсушки обрабатываемого материала, вследствие чего она может быть использована для регенерации не только сухой, но и влажной «горелой» земли, а также применение двойной сепарации, что обеспечивает получение двух (по крупности частиц) фракций годного формовочного песка.
На чертеже изображена схема предлагаемой установки.
Основной аппарат установки — регенератор 1 представляет собой вращающийся барабан, установленный с некоторым наклоном на рамках, приводимых в движение от электродвигателя. Внутри барабана имек тся две-три продольные лопасти, По концам барабана расположены подвижные коробки, с которыми барабан соединен лабиринтными уплотнениями. К коробке повышенного конца барабана прикреплена воронка, через которую в барабан подастся «горелая» земля и мелкие шары или галька. Последние специально подбираются по крупности и весу так, чтобы они не разрушали прочных зерен песка и в то же время разбивали хрупкие конгломераты из спекшихся силикатов и сростки зерен, а также полировали зерна и очищали их от пленок. Подача земли осуществляется ленточным транспортером 2 из загрузочного бункера
3 с решеткой и бункера 4 для гальки и н1аров с барабанным .iозатором 5.
:uo 86106
В коробке с другой стороны барабана имеется течка, через которую готовый песок и шары поступают на элеватор б, а затем в полигональное сито 7. Отсеянные ситом шары подаются обратно в барабан. Готовый песок из-под сита передается для использования в землеприготовительное отделение.
От передней коробки барабана отходит воздухопровсд к циклону 8 и к эксгаустеру 9. Последним создается поток воздуха в барабане, направленный против движения «горелой» земли, В задней коробке барабана имеются регулируемые жалюзи 12, куда падает готовый песок, и где он проходит окончательную операцию.
Наличие жалюзи для регулирования скорости потока аэросмеси и камеры осаждения 10 позволяет получать две фракции годного формовочного песка заданного гранулометрического состава.
При регенерации вла>кнои «горелой» земли к задней коробке барабана через боров 11 подводятся горячие газы от печей цеха или от специальной топки, ксторыми подсушивается «горелая» земля в бараб:«!е.
Предмет изобретения
Установка для регенерации формовочной земли, состоящая нз вращающегося на катках цилиндрического барабана с прикрепленными и кожуху внутренними продольными лопастями, работающего в замкнутом цикле с грохотом в сочетании с эксгаустером, циклоном и камерон для осаждения мелкиv фракций и пыли, отл и ч а ю щ а я с я тем, что, с целью получепи двух фракций годного формовсчного песка заданного гранулометрического зернового) состава. в схему регенерации формовочной земли включены операции подсушки для снижения влаги до l—
2"-!,, в барабан загружаются специально подобранные по крупности и весу мелкие шары или галька, не разрушающие зерен кварцевого песка, применены жалюзи для регулировки скорости потока аэросмеси и твойной сепарации.
