Реферат



(r r) 86И02

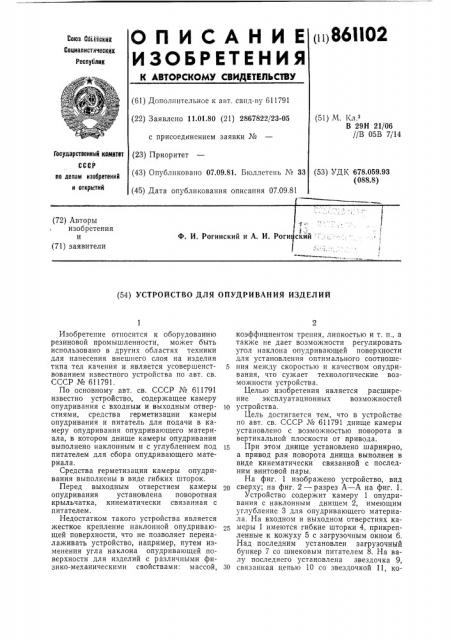

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз СЫтских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву 611791 (22) Заявлено 11.01.80 (21) 2867822/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.09.81. Бюллетень ¹ 33 (45) Дата опубликования описания 07.09.81 (51) М. Кл.з

В 29Н 21/06

//В 05В 7/14

Государственный ноиктвт

ССС.Р по делам изобретений и открытий (53) УДК 678.059.93 (088.8) (72) Авторы изобретения и (71) заявители т=

1 .- „

Ф. И. Рогинский и А. И. Роги ский (54) УСТРОЙСТВО ДЛЯ ОПУДРИВАНИЯ ИЗДЕЛИЙ

Изобретение относится к оборудованию резиновой промышленности, может быть использовано в других областях техники для нанесения внешнего слоя на изделия типа тел качения и является усовершенствованием известного устройства по авт. св.

СССР № 611791.

По основному авт. св. СССР № 611791 известно устройство, содержащее камеру опудривания с входным и выходным отверстиями, средства герметизации камеры опудривания и питатель для подачи в камеру опудривания опудривающего материала, в котором днище камеры опудривания выполнено наклонным и с углублением под питателем для сбора опудривающего материала.

Средства герметизации камеры опудривания выполнены в виде гибких шторок.

Перед выходным отверстием камеры опудривания установлена поворотная крыльчатка, кинематически связанная с питателем.

Недостатком такого устройства является жесткое крепление наклонной опудривающей поверхности, что не позволяет переналаживать устройство, например, путем изменения угла наклона опудривающей поверхности для изделий с различными физико-механическими свойствами: массой, коэффициентом трения, липкостью и т. п., а также не дает возможности регулировать угол наклона опудривающей поверхности для установления оптимального соотноше5 ния между скоростью и качеством опудривания, что сужает технологические возможности устройства.

Целью изобретения является расширение эксплуатационных возможностей

)0 устройства.

Цель достигается тем, что в устройстве по авт. св. СССР № 611791 днище камеры установлено с возможностью поворота в вертикальной плоскости от привода.

15 При этом днище установлено шарнирно, а привод рля поворота днища выполнен в виде кинематически связанной с последним винтовой пары.

На фиг. 1 изображено устройство, вид сверху; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит камеру 1 опудривания с наклонным днищем 2, имеющим углубление 3 для опудривающего материала, На входном и выходном отверстиях камеры 1 имеются гибкие шторки 4, прикрепленные к кожуху 5 с загрузочным окном 6.

Над последним установлен загрузочный бункер 7 со шнековым питателем 8. На валу последнего установлена звездочка 9, 3() связанная цепью 10 со звездочкой 11, ко861102 торая закреплена на валу крыльчатки 12, установленной перед входным отверстием камеры 1. Перед крыльчаткой 12 имеется полка днища 2 для установки изделий, ограниченная боковыми стенками 13. Днище

2 установлено на шарнире 14 и связано с винтовой парой 15 через кулисный механизм 16. Для вращения винта винтовой пары 15 предусмотрена рукоятка 17.

Устройство работает следующим образом.

Опудриваемое изделие 18, представляющее собой тело качения, помещают на полку днища 2. Вращением рукоятки 17 винтовой пары 15 через механизм 16 поворачивают днище 2 вокруг шарнира 14 до достижения угла, при котором помещенное на полку изделие начинает скатываться по наклонной поверхности. При этом под действием силы тяжести крыльчатка 12 поворачивается по часовой стрелке. Одновременно поворот этой крыльчатки через звездочку 11, цепь 10 и звездочку 9 передается питателю 8, которым подается порция опудривающего материала через окно 6 в углубление 3. Двигаясь далее по наклонной поверхности, изделие 18 отгибает шторку 4 на входном отверстии камеры 1 и, продолжая движение по наклонной поверхности днища 2, попадает в углубление

3 с опудривающим материалом, опудривается там и, далее отогнув шторку 4 на выходном отверстии камеры 1, выкатывается из нее. Шторки 4 на входном и выходном отверстиях камеры 1, возвращаясь в исходное положение после прохождения под ними опудриваемого изделия, герметизируют эту камеру.

Перед началом работы вращением рукоятки 17 устанавливают соответствующий угол наклона опудривающей поверхности днища 2, при котором достигается оптим альноее соотношение между скоростью опудривания и качеством опудривания, так как при установке угла наклона опудрива5

1о

25 зо

45 ющей поверхности большего, чем угол трения между материалом изделия и опудривающей поверхностью, изделие скользит по последней, не вращаясь, а следовательно, и не опудриваясь. При меньших углах наклона опудривающей поверхности относительно некоторого оптимального значения уменьшается скорость скатывания изделия, а следовательно, и производительность устройства. B процессе работы при необходимости, например при изменении физико-механических свойств изделия, в частности при уменьшении липкости регенерата при его остывании, таким же образом производится аналогичная подстройка угла скатывания опудривающей поверхности устройства.

Преимуществом предлагаемого устройства является обеспечение возможности переналадки устройства для изделия с различными физико-механическими свойствами, а также корректирующей подстройки устройства в процессе работы для достижения оптимального соотношения между качеством опудривания и его скоростью.

Формула изобретения

1. Устройство для опудривания изделий по авт. св. СССР М 611791, отл ич а ющ е е с я тем, что, с целью расширения эксплуатационных возможностей устройства, днище камеры установлено с возможностью поворота в вертикальной плоскости от привода.

2. Устройство по п. 1, отличающееся тем, что днище установлено шарнирно, а привод для поворота днища выполнен в виде кннематически связанной с последним винтовой пары.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

М 611791, кл. В 29Н 21/06, 1977 (прототип).
