Реферат

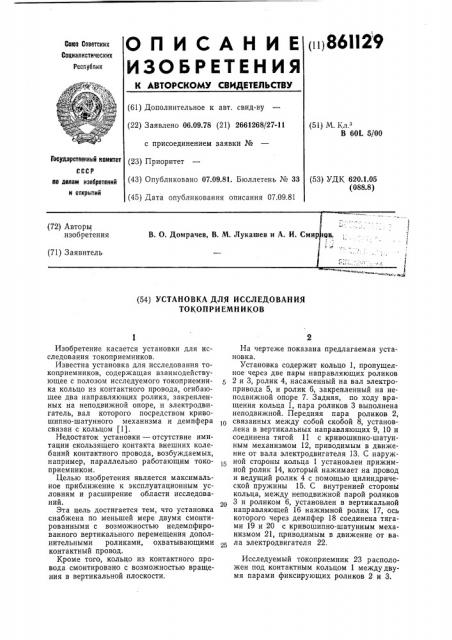

О П И С А Н И Е (11)86И2 9

ИЗОБРЕТЕНИЯ

Савв Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.09.78 (21) 2661268/27-11 с присоединением заявки № (51) М. Кл.з

В 60L 5/00 (43) Опубликовано 07.09.81. Бюллетень № ЗЗ (53) УДК 620.1.05 (088.8) ио делам изобретений и открытий (45) Дата опубликования описания 07.09.81 (72) Авторы .изобретения

В. О. Домрачев, В. М. Лукашев и А. И. Смир ов, .. (71) Заявитель (54) УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ

ТОКОПРИЕМНИКОВ

ГаоУдаРственный комитет (23) Приоритет

Изобретение касается установки для исследования токоприемников.

Известна установка для исследования токоприемников, содержащая взаимодействующее с полозом исследуемого токоприемника кольцо из контактного провода, огибающее два направляющих ролика, закрепленных на неподвижной опоре, и электродвигатель, вал которого посредством кривошипно-шатунного механизма и демпфера связан с кольцом (1).

Недостаток установки — отсутствие имитации скользящего контакта внешних колебаний контактного провода, возбуждаемых, например, параллельно работающим токоприемником.

Целью изобретения является максимальное приближение к эксплуатационным условиям и расширение области исследований.

Эта цель достигается тем, что установка снабжена по меньшей мере двумя смонтированными с возможностью недемпфированного вертикального перемещения дополнительными роликами, охватывающими контактный провод.

Кроме того, кольцо из контактного провода смонтировано с возможностью вращения в вертикальной плоскости.

На чертеже показана предлагаемая установка.

Установка содержит кольцо 1, пропущенное через две пары направляющих роликов

2 и 3, ролик 4, насаженный на вал электропривода 5, и ролик 6, закрепленный на неподвижной опоре 7. Задняя, по ходу вращения кольца 1, пара роликов 3 выполнена неподвижной. Передняя пара роликов 2, связанных между собой скобой 8, установлена в вертикальных направляющих 9, 10 и соединена тягой 11 с кривошипно-шатунным механизмом 12, приводимым в движение от вала электродвигателя 13. С наружной стороны кольца 1 установлен прижимной ролик 14, который нажимает на провод и ведущий ролик 4 с помощью цилиндрической пружины 15. С внутренней стороны кольца, между неподвижной парой роликов

3 и роликом 6, установлен в вертикальной направляющей 16 нажимной ролик 17, ось которого через демпфер 18 соединена тягами 19 и 20 с кривошипно-шатунным механизмом 21, приводимым в движение от вала электродвигателя 22.

Исследуемый токоприемник 23 расположен под контактным кольцом 1 междудвумя парами фиксирующих роликов 2 и 3.

861129

Для проведения исследований токоприемник 23 оборудуется датчиками, регистрирующими вертикальное и угловое перемещение верхнего узла, контактное нажатие и т. и., и включается в измерительную схему установки, с помощью которой производится определение длительности нарушения контакта между токоприемником 23 и кольцом 1. Последующим включениемэлектроприводов осуществляется работа установки, обеспечивающая имитацию динамики взаимодействия движущегося токоприемника с контактным проводом, причем величина расстояния между опорами задается изменением числа оборотов вала электродвигателя 22; жесткость и натяжение контактного провода — подбором соответствующих демпферу 18; высокочастотные колебания контактного провода от внешних воздействий — вращением вала электродвигателя 13; скорость скольжения v токоприемника по контактному проводу — вращением вала электропривода 5.

Установка работает следующим образом.

Вращение вала электропривода 22 передается кривошипно-шатунному механизму

21 и через тяги 19, 20 и демпфер 18 — нажимному ролику 17, который, перемещаясь в направляющей 16, вызывает изменение натяжения и жесткости кольца 1, являющегося «толкателем» токоприемника 23.

Вращение вала электродвигателя передается кривошипно-шатунному механизму 12 и через тягу 11 — паре соединенных между собой скобой 8 роликов 2, которая, перемещаясь в направляющих 9, 10, создает высокочастотные колебания контактного провода от внешних воздействий. Отсутствие проскальзывания кольца 1 при вращении электропривода 5 обеспечивается прижимным роликом 14; величина нажатия пружины 15 на ролик 14 выбирается исходя из требуемой скорости вращения. Кроме того, с помощью прижимного ролика 14, например, может производиться измерение электрического сопротивления скользящего контакта «токоприемник — контактный провод» по методу «падение напряжения в контакте» путем установки электрода из медной фольги между прижимным роликом и роликом 4. Вертикальное перемещение электрода при этом не вызывает заметного измепения переходного сопротивления контакта

«электрод — кольцо» в связи с постоянством величины нажатия пружины 15, что обусловливает достаточную точность измере5 ний.

Технико-экономическая эффективность изобретения заключается прежде всего в создании условий испытаний, близких креальным. В предложенном решении отсутст10 вует необходимость масштабной установки, имитирующей величину пролета между опорами контактной сети: величина пролета, отжатие контактного провода под воздействием токоприемника, скорость движе15 ния устанавливаются независимо друг от друга, что позволяет полнее имитировать взаимодействие токоприемника с любой контактной подвеской. Наличие имитации скольжения, колебаний контактного прово20 да от внешних воздействий, возможность исследования электрического сопротивления скользящего контакта значительно расширяют исследовательские возможности и способствуют получению более достовер25 ных результатов эксперимента.

Формула изобретения

1. Установка для исследования токопри30 емников, содержащая взаимодействующее с полозом исследуемого токоприемника кольцо из контактного провода, огибающее два направляющих ролика, закрепленных на неподвижной опоре, и электродвигатель, 35 вал которого посредством кривошипношатунного механизма и демпфера связан с кольцом, отличающаяся тем, что, с целью максимального приближения к эксплуатационным условиям и расширения

40 области исследований, установка снабжена по меньшей мере двумя смонтированными с возможностью недемпфированного вертикального перемещения дополнительными роликами, охватывающими контактный про45 воД.

2. Установка по п. 1, отличающаяся тем, что кольцо смонтировано с возможностью вращения в вертикальной плоскости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 623763, кл. В 60L 5/00, 10.07.77 (прототип) .

861129

Редактор Г. Бельская

Заказ 1817/13 Изд. № 507 Тираж 749 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пв. Сапунова, 2

Составитель А. Честной

Техред М. Гайдамак

Корректоры: А. Степанова и О. Тюрина
